SJ 1419-1978
基本信息
标准号： SJ 1419-1978
中文名称：3DA18型NPN硅高频大功率三极管
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1979-07-01
实施日期：1979-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：115420
标准分类号
中标分类号：电子元器件与信息技术>>半导体分立器件>>L42半导体三极管
关联标准
出版信息
出版社：中国电子工业出版社
页数：3页
标准价格：8.0 元
相关单位信息
发布部门：中华人民共和国第四机械工业部
标准简介
本标准适用于3DA18型NPN硅高频大功率三极管(以下简称三极管)。该三极管在电子设备中主要用于功率放大和振荡。 SJ 1419-1978 3DA18型NPN硅高频大功率三极管 SJ1419-1978 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国第四机械工业部部

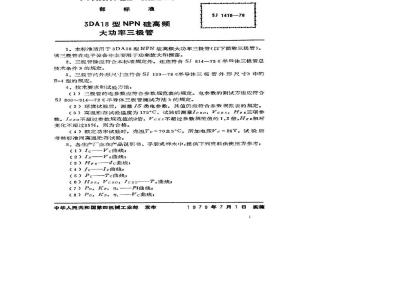

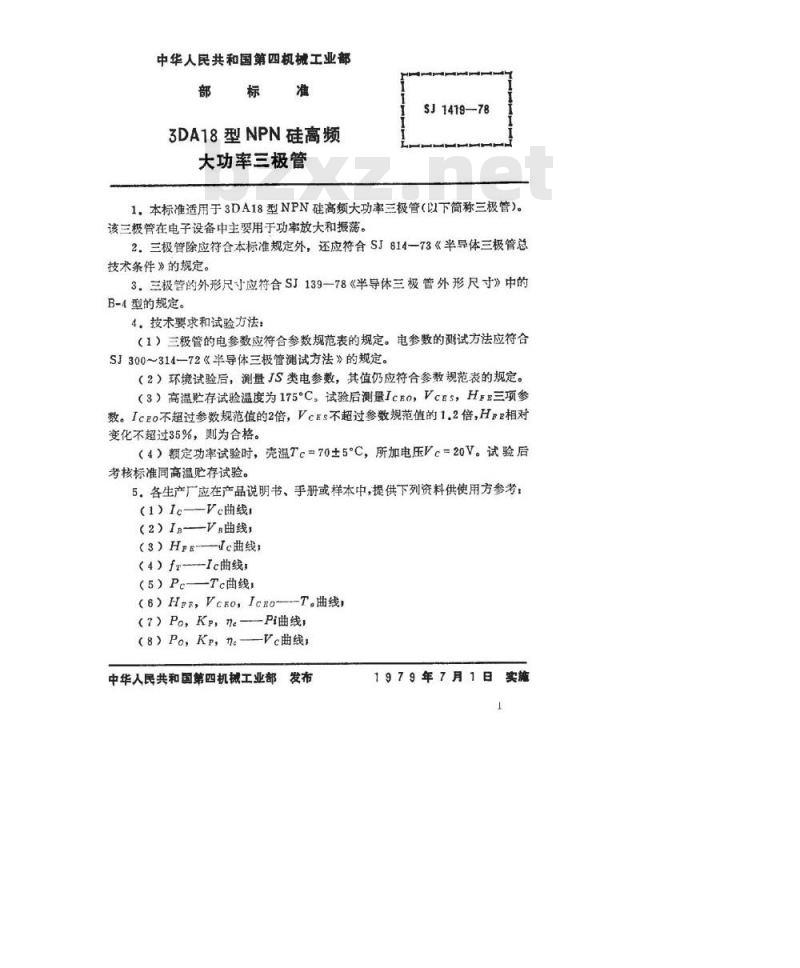

3DA18型NPN硅高频
大功率三极管免费标准bzxz.net
SJ1479—78
1.本标准适用于3DA18型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614一73《半导体三极管总技术条件》的规定。
3.三极管的外形尺寸应符合SJ139一78《半导体三极管外形尺寸》中的B-4 型的规定。
4。技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314-72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C，试验后测量IcEO，VcES，H三项参数。IcEo不超过参数规范值的2倍，VcEs不超过参数规范值的1,2倍，H相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5.各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：（1）Ic—Vc曲线
（2）IB—V曲线
（3）HPEc曲线：
（4）fT—-Ic曲线
（5）Pe—Tc曲线
（6）HE，VcEO,IcBO--T.曲线
（7）Po，Kp，ne-—Pi曲线，
（8）Po，Kp，n-Vc曲线
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2页
（9）直流安全工作区
SJ.1419-78
（10）典型运用状态和典型阻抗值。电
3DA18A
3DA18B
测试条件
试验类别
3DA18型NPN硅高频大
SJ141978

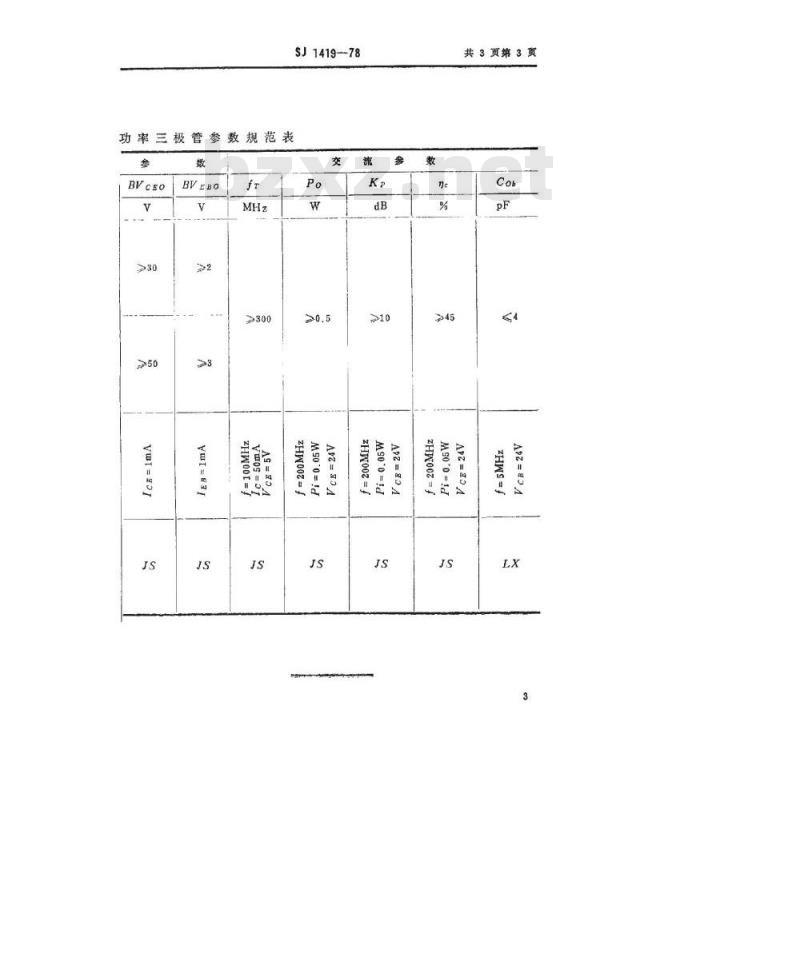

功率三极管参数规范表
MS0'0=Id
M90'0=1d
共3页第3
M90'0=Id
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
