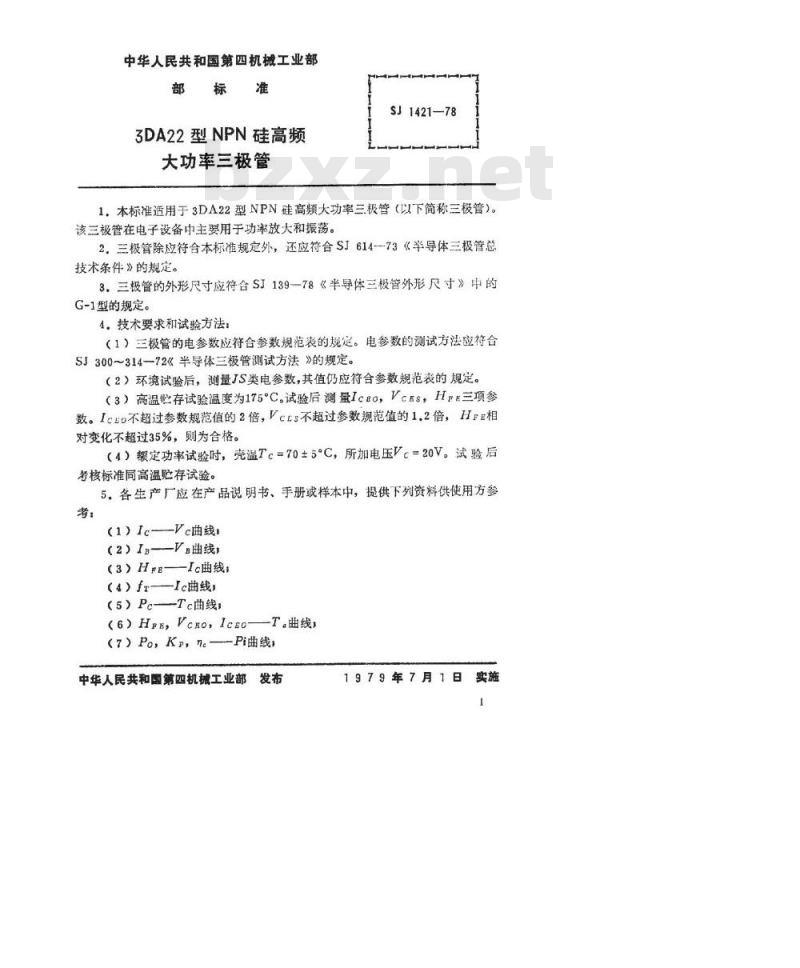

中华人民共和国第四机械工业部部
3DA22型NPN硅高频
大功率三极管
SJ1421—78
1.本标准适用于3DA22型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614-73《举导体三极管总技术条件》的规定。
3，三极管的外形尺寸应符合SJ139—78《半导体三级管外形尺寸》中的G-1型的规定。
4。技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300314—72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温存试验温度为175C。试验后测量IcB0，VcES，Hpz三项参数。Icuo不超过参数规范值的2倍，Vcts不超过参数规范值的1.2倍，HF相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5.各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：
1）Ic——Vc曲线：bzxz.net
（2）I-—VB曲线）
（3）HPE——Ic曲线：
（4）fr——c曲线，
（5）Pc—Tc曲线
(6)HPB,VcEO,IcEO
T曲线
(7）Po,KP，n。—-Pi曲线，
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2页
SJ1421-78
（8）Po，Kp，n。—Ve曲线；
（9）直流安全工作区：
（10）典型运用状态和典型阻抗值。3DA22型NPN硅高频大
3DA22A
3DA22B
测试条作
试验类别
A02=54
功率三极管参数规范表
ol=aar
≥400
SJ1421-78
共3页第3页
