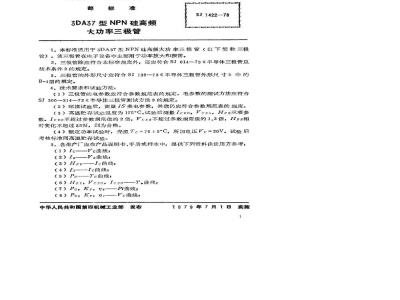

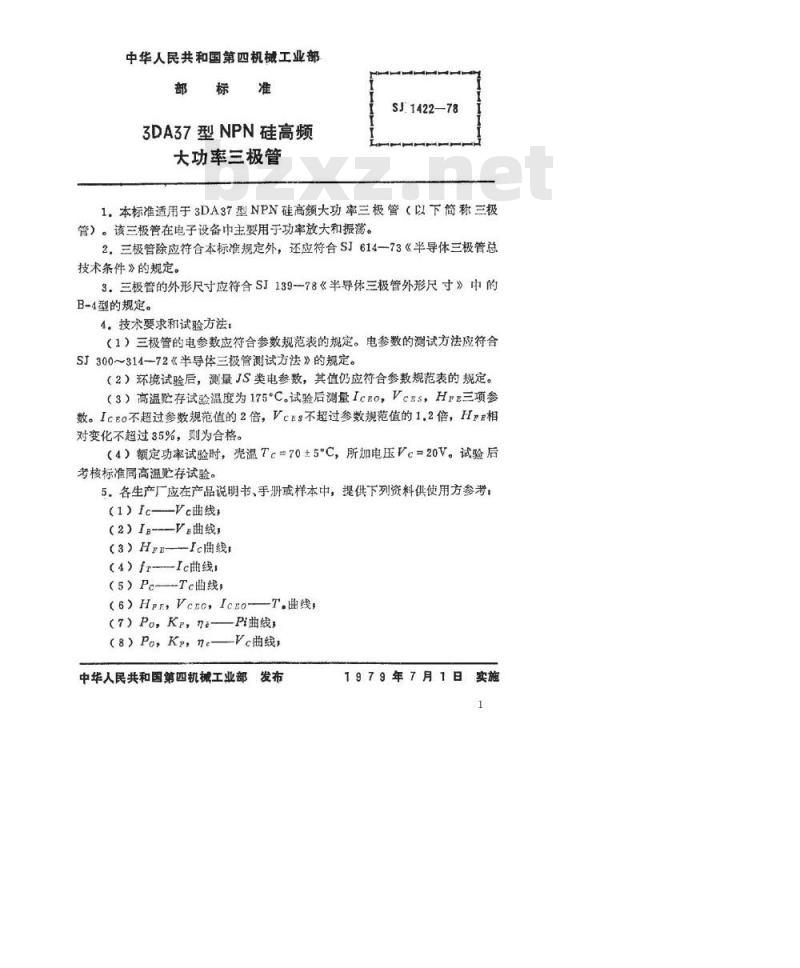

中华人民共和国第四机械工业部部标准
3DA37型NPN硅高频
大功率三极管
SJ.1422-78
1.本标准适用于3DA37型NPN硅高额大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614一73《半导体三极管总技术条件》的规定。
3.三极管的外形尺寸应符合SJ13978《半导体三极管外形尺寸》中的B-4型的规定。
4.技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314-72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C。试验后测量IcEO，VcBS，HrE三项参数。IcEo不超过参数规范值的2倍，VcEs不超过参数规范值的1.2倍，HrE相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5，各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考（1）Ic———Vc曲线，
（2）I--—V曲线，
（3）HFIc曲线：
（4）fr——Ic曲线：
（5）Pc--Tc曲线，
(6)HPE,VcEO,IcEo-
T.曲线：
Pi曲线，
(7) Po,Kp,ne-
（8）Po,Kp,ne—-Vc曲线
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2

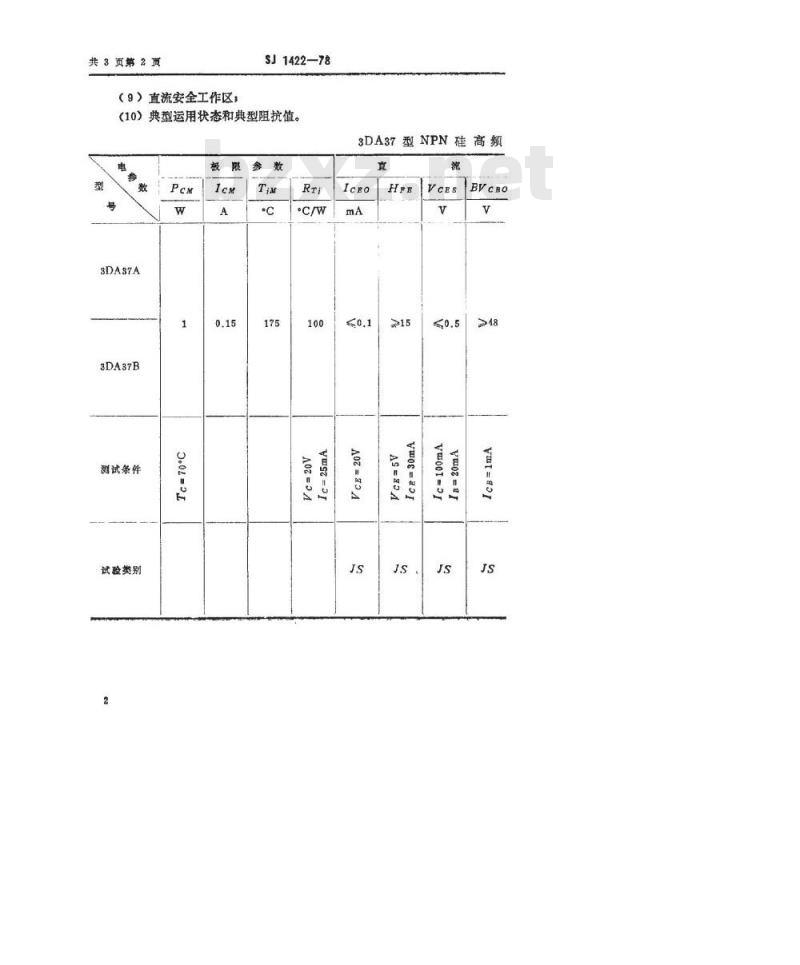

（9）直流安全工作区：
SJ1422—78
（10）典型运用状态和典型阻抗值。电
3DAS7A免费标准下载网bzxz
3DA37B
测试条件
试验类别
3DA37型NPN硅高频
SJ1422-78

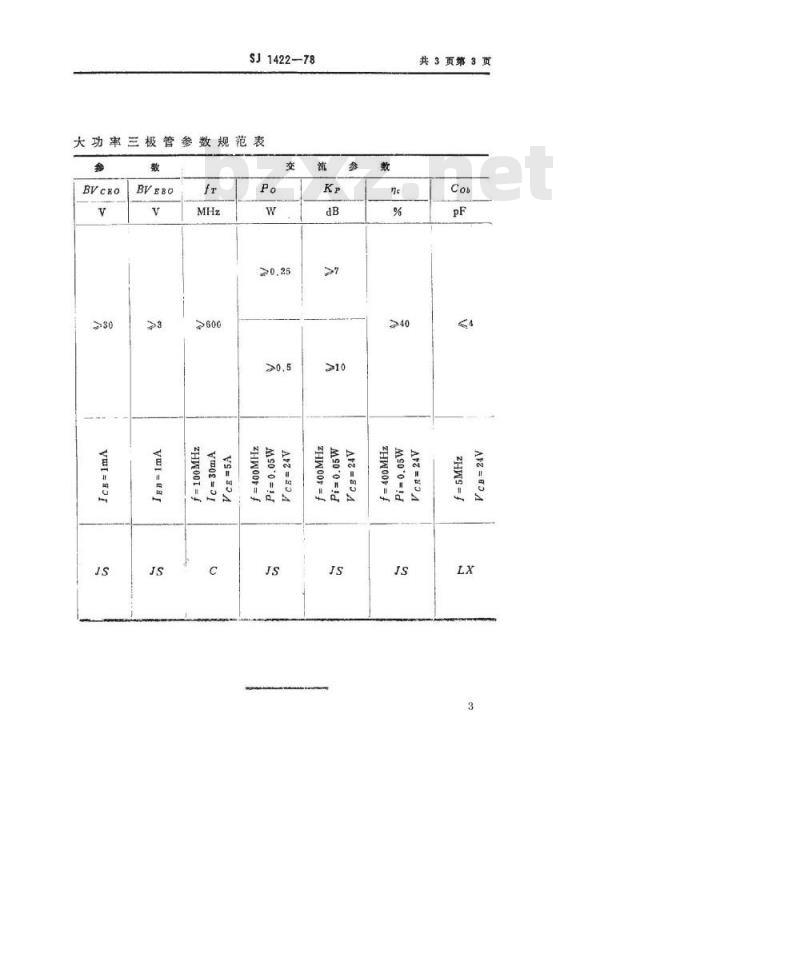

大功率三极管参数规范表
ZHWO0I=
ZHW00F=
MS0oId
共3页第3页
