SJ 1424-1978
基本信息
标准号： SJ 1424-1978
中文名称：3DA105型NPN硅高频大功率三极管
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1979-07-01
实施日期：1979-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：116029
标准分类号
中标分类号：电子元器件与信息技术>>半导体分立器件>>L42半导体三极管
关联标准
出版信息
页数：4页
标准价格：8.0 元
相关单位信息
标准简介
SJ 1424-1978 3DA105型NPN硅高频大功率三极管 SJ1424-1978 标准下载解压密码：www.bzxz.net

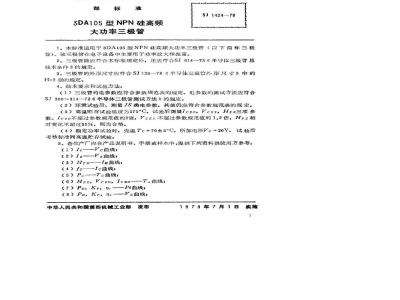

标准图片预览
标准内容

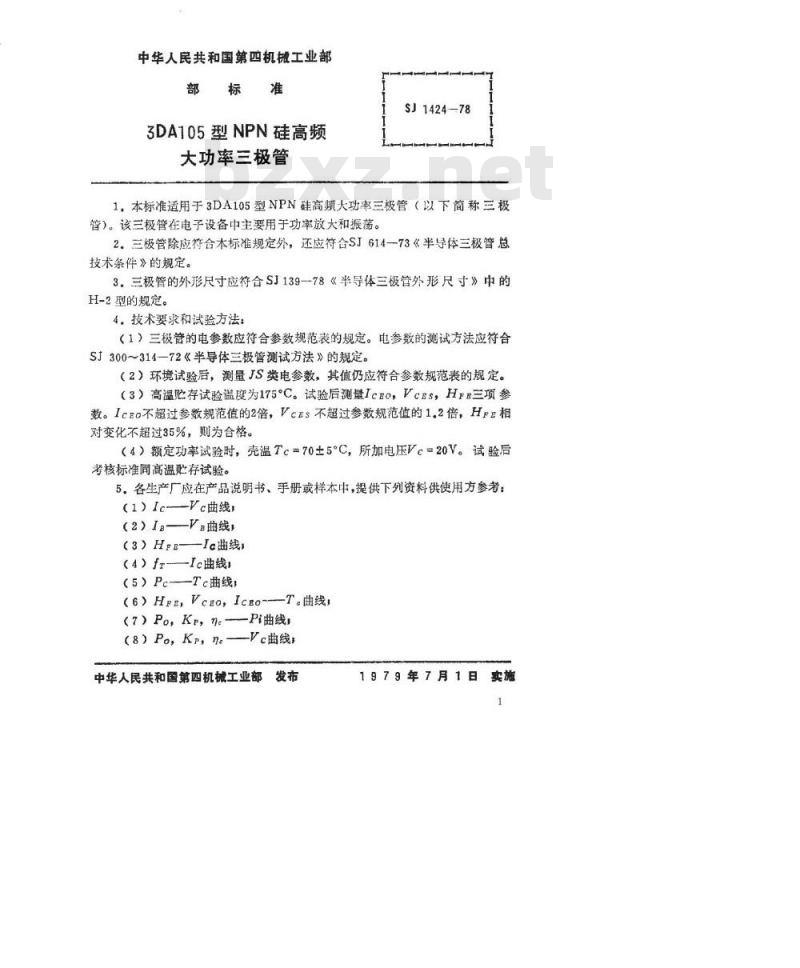

中华人民共和国第四机械工业部部标
3DA105型NPN硅高频Www.bzxZ.net
大功率三极管
SJ1424—78
1，本标准适用于3DA105型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614一73《半导体三极管总技术条件》的规定。
3，三极管的外形尺寸应符合SJ139--78《半导体三极管外形尺寸》中的H-2 型的规定。
4.技术要求和试验方法
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314—72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C。试验后测量IcEO，VcES，HFE三项参数。IcEo不超过参数规范值的2倍，VcEs不超过参数规范值的1.2倍，Hpe相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5，各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：（1）Ic-—-Vc曲线，
（2）IB—-V曲线，
（3）Hr——Ic曲线：
（4）f-—Ic曲线：
（5）PeTc曲线
（6）HPE，Vcao，IcEo-T。曲线，（7）Po,Kr，ne-Pi曲线
（8）Po,Kp,ne——Vc曲线；
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2

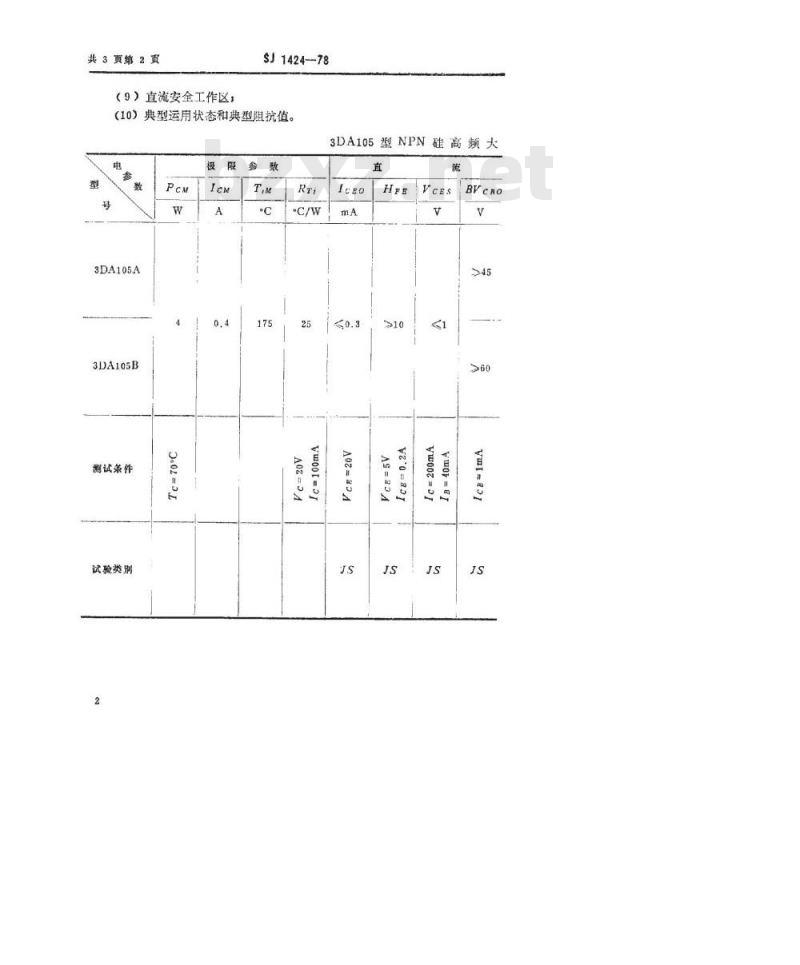

（9）直流安全工作区，
SJ142478
（10）典型运用状态和典型阻抗值。3DA105型NPN硅高频大
3DA105A
3DA105B
测试条件
试验类别
AO&=PA
SJ1424—78

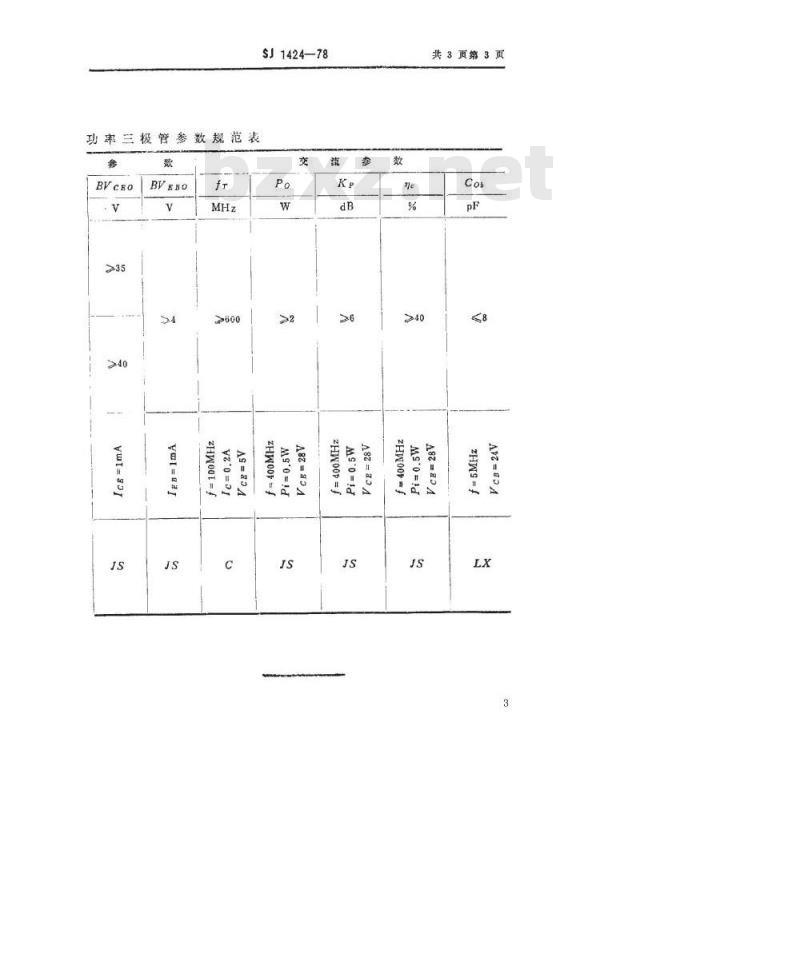

功宰三极管参数规范表
yml=aa
zHWoot-
ZHWOF-
Mso-Id
共3页第3页
ZHWS=f
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
