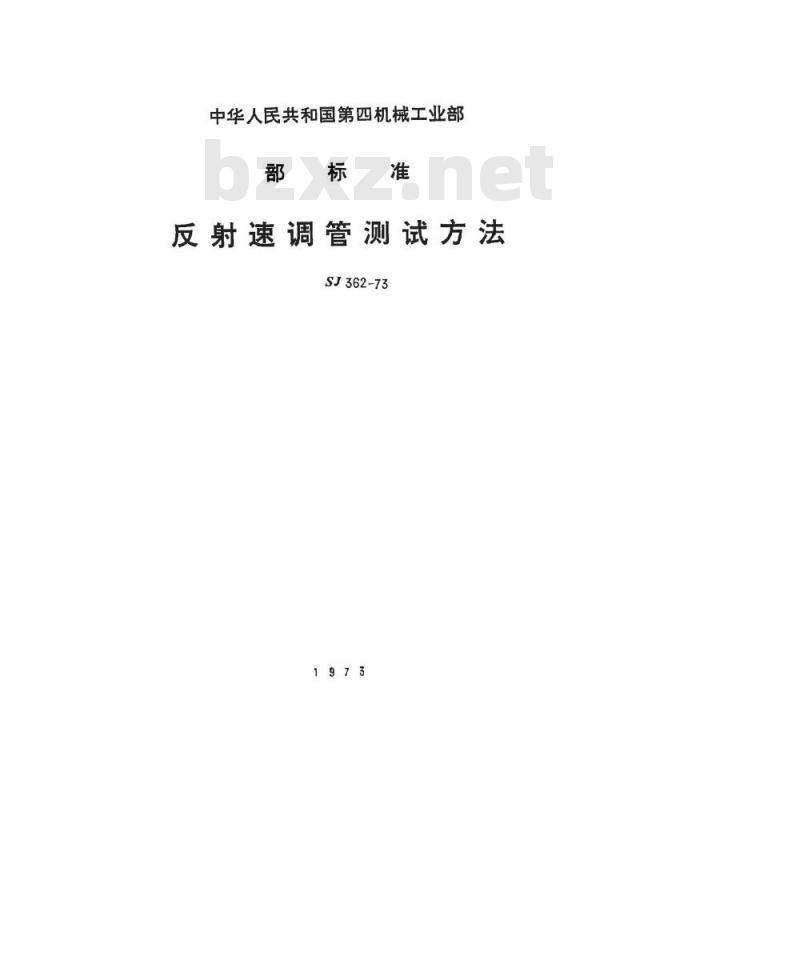

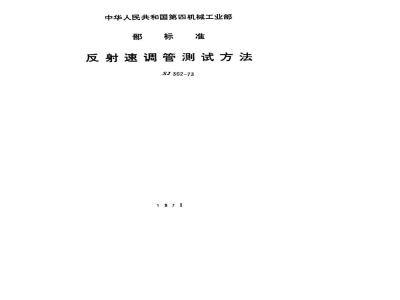

中华人民共和国第四机械工业部部标
反射速调管测试方法
SJ362-73

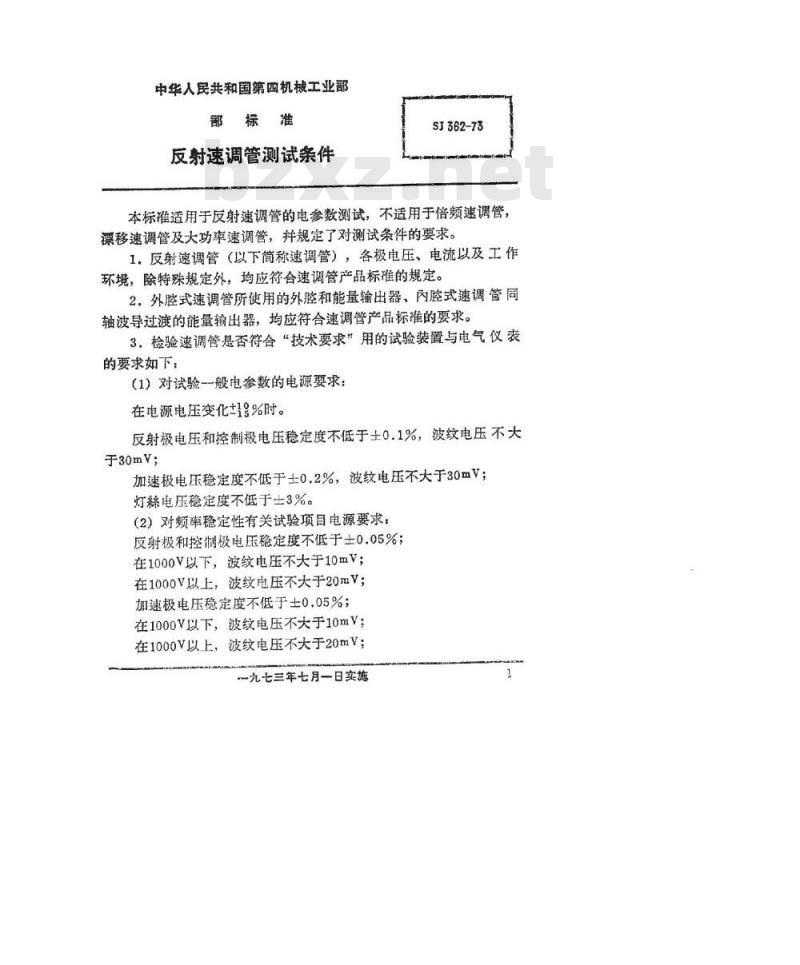

中华人民共和国第四机械工业部部标准
反射速调管测试条件
SJ362-73
本标准适用于反射速调管的电参数测试，不适用于倍频速调管，漂移速调管及大功率速调管，并规定了对测试条件的要求。1.反射速调管（以下简称速调管），各极电压、电流以及工作环境，除特殊规定外，均应符合速调管产品标准的规定。2.外腔式速调管所使用的外腔和能量输出器、内腔式速调管同轴波导过渡的能量输出器，均应符合速调管产品标准的要求。3。检验速调管是否符合“技术要求”用的试验装置与电气仪表的要求如下：
（1）对试验一般电参数的电源要求：在电源电压变化1%时。
反射极电压和控制极电压稳定度不低于士0.1%，波纹电压不大于30mV；此内容来自标准下载网
加速极电压稳定度不低于士0.2%，波纹电压不大于30mV；灯絲电压稳定度不低于±3%。
(2）对频率稳定性有关试验项目电源要求：反射极和控制极电压稳定度不低于±0.05%；在1000V以下，波纹电压不大于10mV；在1000V以上，波纹电压不大于20mV；加速极电压稳定度不低于士0.05%；在1000V以下，波纹电压不大于10mV；在1000V以上，波纹电压不大于20mV；一九七三年七月一日实施
共2货第2食

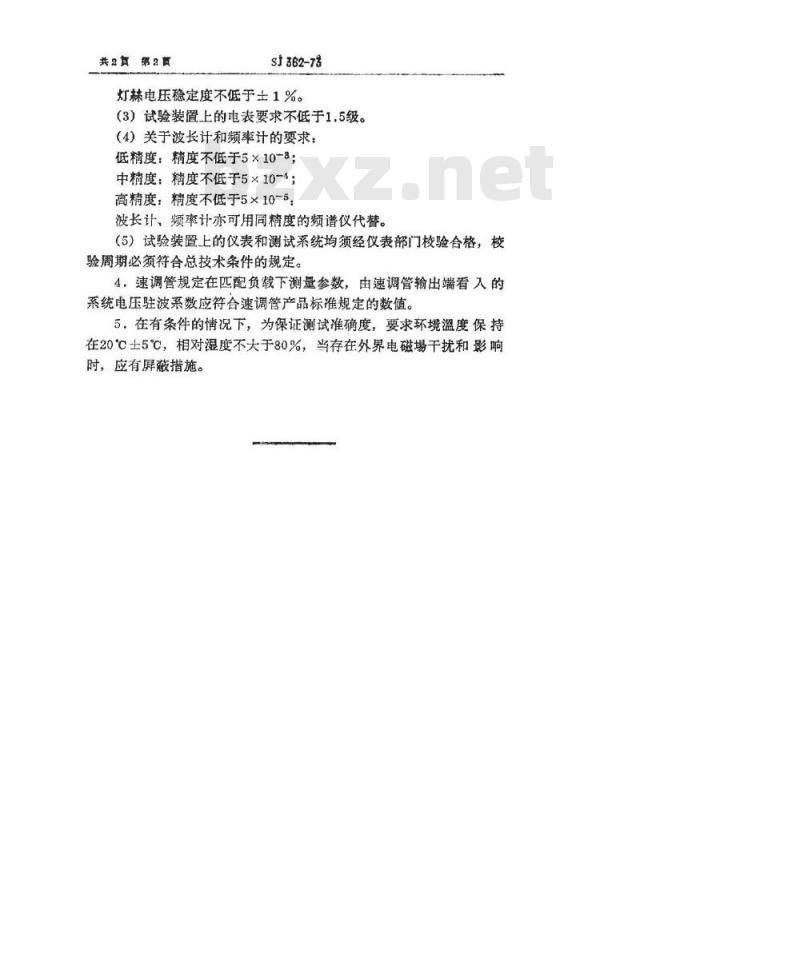

ST362-73
灯林电压稳定度不低于士1%。
（3）试验装置上的电表要求不低于1.5级。（4）关于波长计和频率计的要求：低精度：精度不低于5×10-3；
中精度：精度不低于5×10-4；
高精度：精度不低于5×10-5
波长计，频率计亦可用同精度的频谱仪代替。（5）试验装置上的仪表和测试系统均须经仪表部门校验合格，校验周期必须符合总技术条件的规定。4.速调管规定在匹配负载下测量参数，由速调管输出端看入的系统电压驻波系数应符合速调管产品标准规定的数值。5，在有条件的情况下，为保证测试准确度，要求环境温度保持在20℃士5℃，相对湿度不大于80%，当存在外界电磁場干扰和影响时，应有屏薇措施。
