SJ 371-1973
基本信息
标准号： SJ 371-1973
中文名称：反射速调管抗负载变化特性的测试方法
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1973-02-26
实施日期：1973-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：68121
标准分类号
中标分类号：电子元器件与信息技术>>电真空器件>>L37微波管
关联标准
出版信息
出版社：中国电子工业出版社
页数：2页
标准价格：8.0 元
相关单位信息
发布部门：中华人民共和国第四机械工业部
标准简介
本标准适用于反射速调管抗负载变化特性的测试。测试负载变化特性的测试条件应符合SJ362-73. SJ 371-1973 反射速调管抗负载变化特性的测试方法 SJ371-1973 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

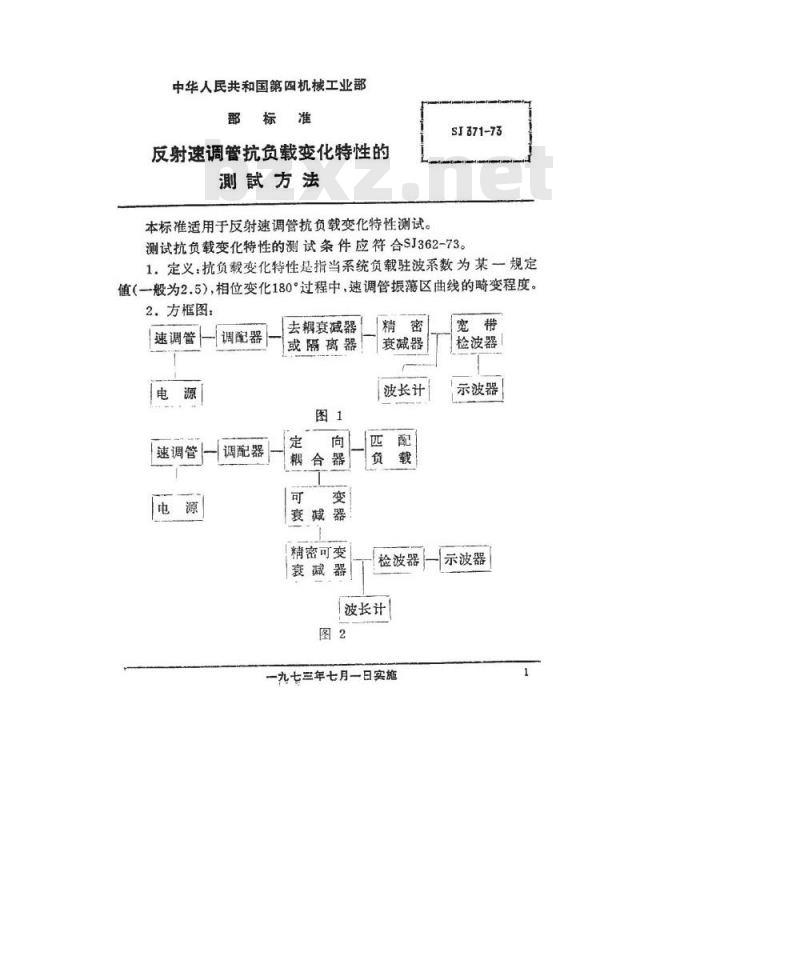

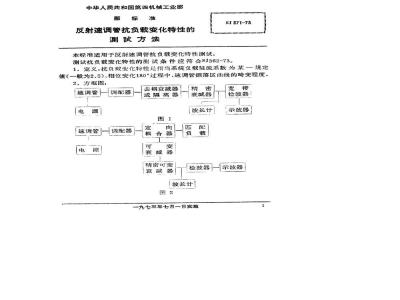

中华人民共和国第四机械工业部部标准
反射速调管抗负载变化特性的
測试方法
本标准适用于反射速调管抗负载变化特性测试。SI371-73
测试抗负载变化特性的测试条件应符合SJ362-73。1.定义：抗负载变化特性是指当系统负载驻波系数为某一规定值（一般为2.5），相位变化180°过程中，速调管振藻区曲线的畸变程度。2.方框图：
速调管
速调管
调配器
调配器
去耦衰减器
或隔离器bzxZ.net
耦合器
衰减器
精密可变
衰减器
衰减器
波长计
检波器
波长计
一九七三年七月一日实施
检波器
示波器
示波器
共2页第2真

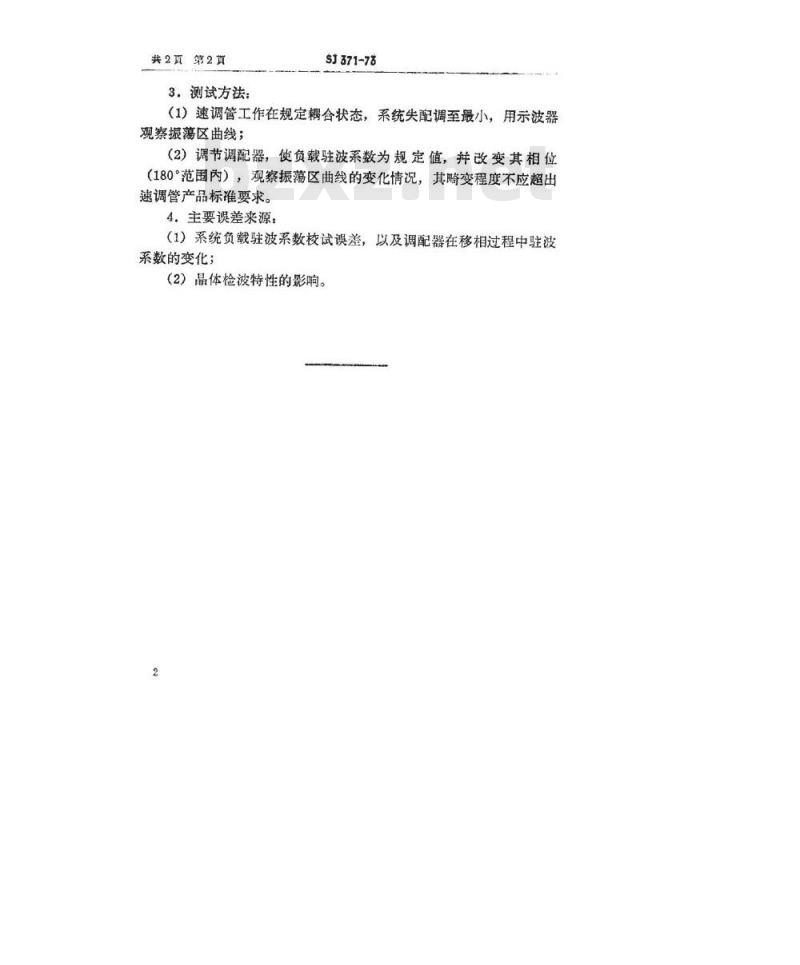

3.测试方法：
SJ371-73
（1）速调管工作在规定耦合状态，系统失配调至最小，用示波器观察振区曲线；
（2）调节调配器，使负载驻波系数为规定值，拌改变其相位（180°范围内），观察振荡区曲线的变化情况，其畸变程度不应超出速调管产品标确要求。
4.主要误差来源：
（1）系统负载驻波系数校试误差，以及调配器在移相过程中驻波系数的变化；
（2）晶体检波特性的影响。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
