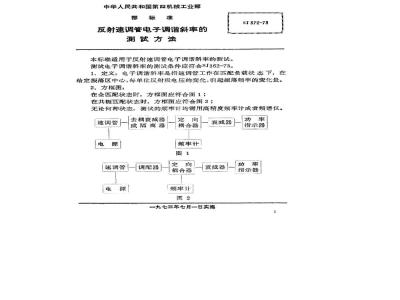

中华人民共和国第四机被工业部部标准
反射速调管电子调谐斜率的
测試方法
本标准适用于反射速调管电子调谐斜率的测试。测试电子调谐斜率的测试条件应符合SJ362-73。SJ372-73

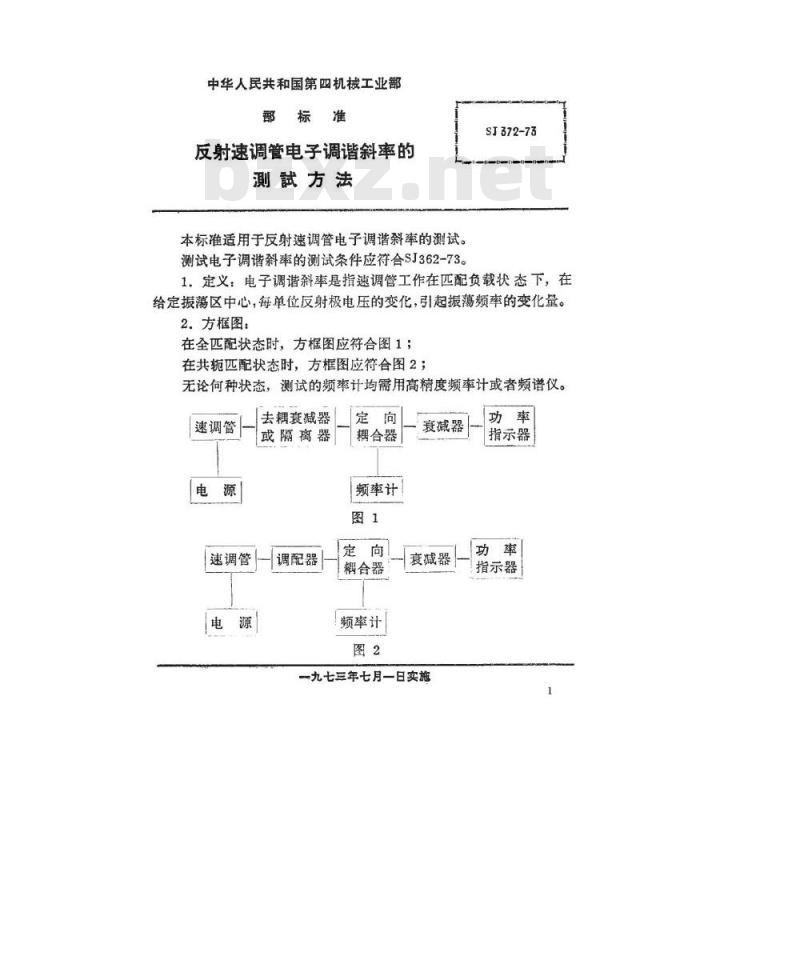

1.定义：电子调谐斜率是指速调管工作在匹配负载状态下，在给定振荡区中心，每单位反射极电压的变化，引起振荡频率的变化量。2.方框图：
在全匹配状态时，方框图应符合图1；在共轭匹配状态时，方框图应符合图2；无论何种状态，测试的频率计均需用高精度频率计或者频谱仪。速调管
速调管
去耦衰减器
或隔离器
调配器免费标准bzxz.net
耦合器
频率计
耦合器
频率计
衰减器
衰减器
一九七三年七月一日实施
指示器
指示器
共百第2百

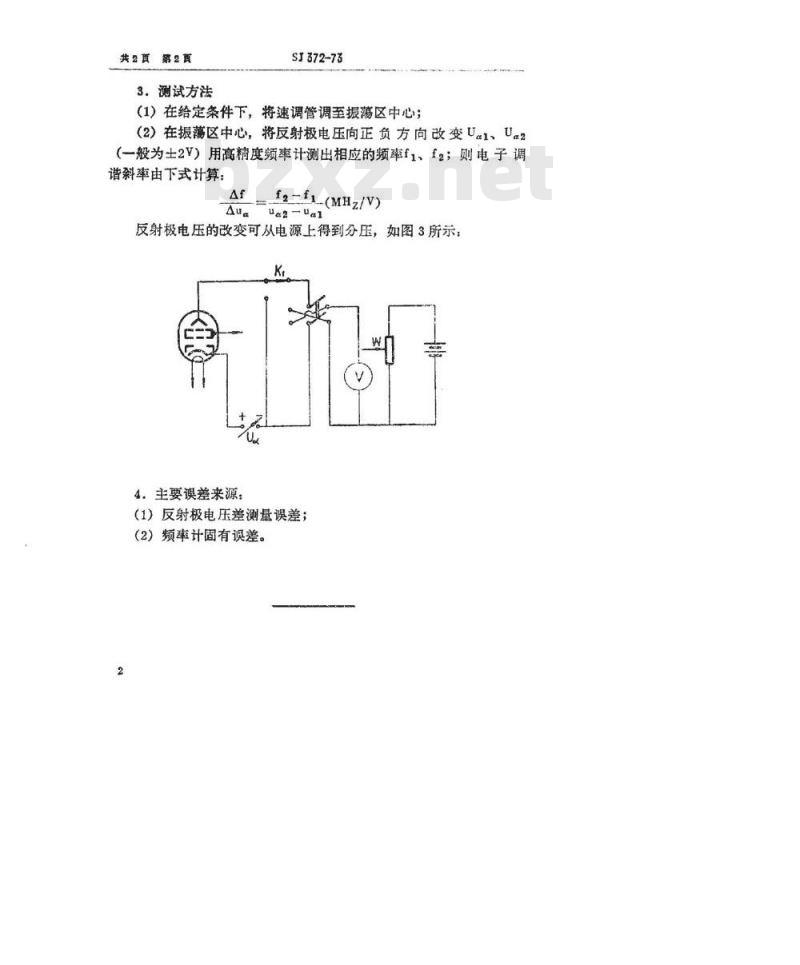

3.测试方法
SJ372-73
(1）在给定条件下，将速调管调至振区中心；（2）在振区中心，将反射极电压向正负方向改变Uα1、Uα2（一般为士2V）用高精度频率计测出相应的频率f1、f2；则电子调谐斜率由下式计算：
Af=f2-f1(MHz/V)
ue2-ual
反射极电压的改变可从电源上得到分压，如图3所示：Kt
4.主要误差来源：
（1）反射极电压差测量误差；
（2）频率计固有误差。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
