SJ 373-1973
基本信息
标准号： SJ 373-1973
中文名称：反射速调管频率牵引的测试方法
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1973-02-26
实施日期：1973-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：47278
标准分类号
中标分类号：电子元器件与信息技术>>电真空器件>>L37微波管
关联标准
出版信息
出版社：中国电子工业出版社
页数：1页
标准价格：8.0 元
相关单位信息
发布部门：中华人民共和国第四机械工业部
标准简介
本标准适用于反射速调管频率牵引的测试。测试频率牵引的测试条件应符合SJ362-73. SJ 373-1973 反射速调管频率牵引的测试方法 SJ373-1973 标准下载解压密码：www.bzxz.net
标准图片预览

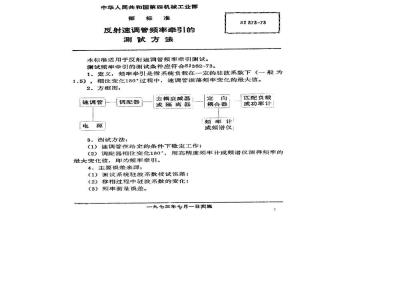

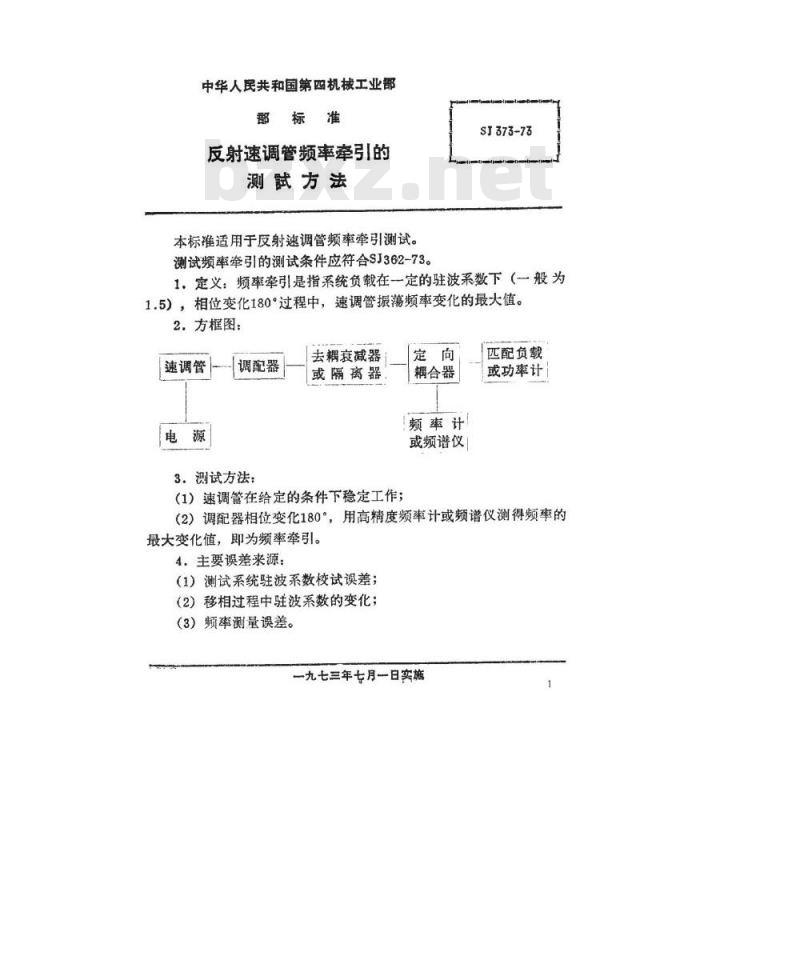

标准内容
中华人民共和国第四机械工业部鄂标准下载标准就来标准下载网
反射速调管频率牵引的
测赋方法
本标准适用于反射速调管频率牵引测试。测试频率牵引的测试条件应符合SJ362-73。SJ373-73
1，定义：频率牵引是指系统负载在一定的驻波系数下（一般为1.5），相位变化180°过程中，速调管振荡频率变化的最大值。2.方框图：
速调管
调配器
3．测试方法：
去耦衰减器
或隔离器
耦合器
频率计
或频谱仪
（1）速调管在给定的条件下稳定工作；匹配负载
或功率计
（2）调配器相位变化180°，用高精度频率计或频谱仪测得频率的最大变化值，即为频率牵引。
4，主要误差来源：
（1）测试系统驻波系数校试误差；（2）移相过程中驻波系数的变化；（3）频率测量误差。
一九七三年七月一日实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
反射速调管频率牵引的
测赋方法
本标准适用于反射速调管频率牵引测试。测试频率牵引的测试条件应符合SJ362-73。SJ373-73
1，定义：频率牵引是指系统负载在一定的驻波系数下（一般为1.5），相位变化180°过程中，速调管振荡频率变化的最大值。2.方框图：
速调管
调配器
3．测试方法：
去耦衰减器
或隔离器
耦合器
频率计
或频谱仪
（1）速调管在给定的条件下稳定工作；匹配负载
或功率计
（2）调配器相位变化180°，用高精度频率计或频谱仪测得频率的最大变化值，即为频率牵引。
4，主要误差来源：
（1）测试系统驻波系数校试误差；（2）移相过程中驻波系数的变化；（3）频率测量误差。
一九七三年七月一日实施
