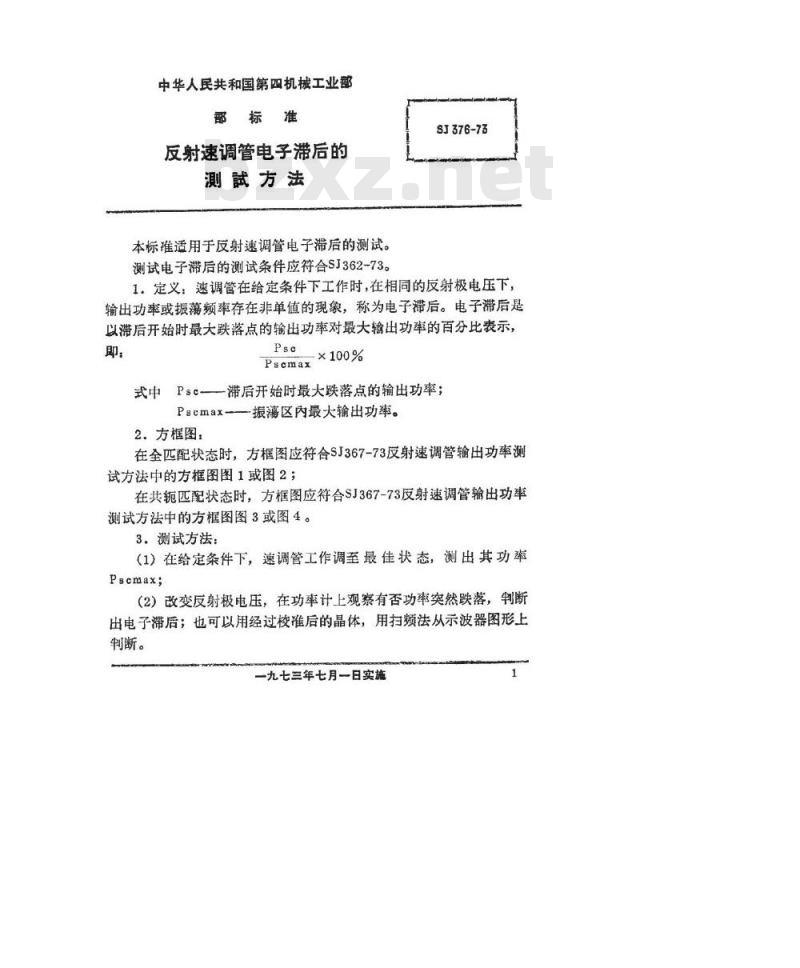

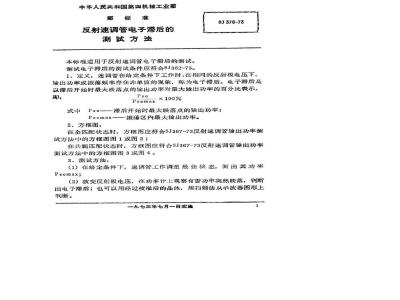

中华人民共和国第四机楼工业部部标准
反射速调管电子滞后的
測試方法
本标准适用于反射速调管电子滞后的测试。SJ376-73
测试电子滞后的测试条件应符合SJ362-73。1.定义：速调管在给定条件下工作时，在相同的反射极电压下，输出功率或振频率存在非单值的现象，称为电子滞后。电子滞后是以滞后开始时最大跌落点的输出功率对最大输出功率的百分比表示，即
×100%
Pscmax
式中Psc滞后开始时最大跌落点的输出功率；Pscmax-
2.方框图：
一振濤区内最大输出功率。
在全匹配状态时，方框图应符合SJ367-73反射速调管输出功率测试方法中的方框图图1或图2；
在共轭匹配状态时，方框图应符合SJ367-73反射速调管输出功率测试方法中的方框图图3或图4。3。测试方法：此内容来自标准下载网
（1）在给定条件下，速调管工作调至最佳状态，测出其功率Pscmax;
（2）改变反射极电压，在功率计上观察有否功率突然跌落，判断出电子滞后；也可以用经过校准后的晶体，用扫频法从示波器图形上判断。
一九七三年七月一日实施
共2页第2页
Sj376-73

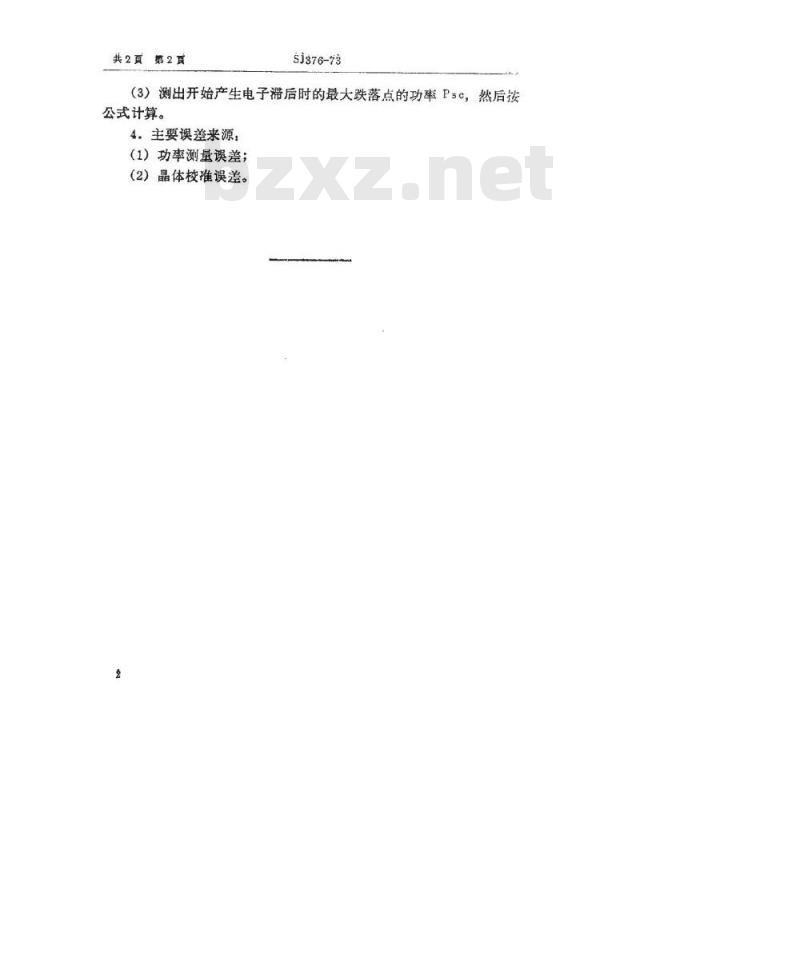

（3）测出开始产生电子滞后时的最大跌落点的功率Psc，然后按公式计算。
4.主要误差来源：
（1）功率测量误差；
（2）晶体校谁误差。
