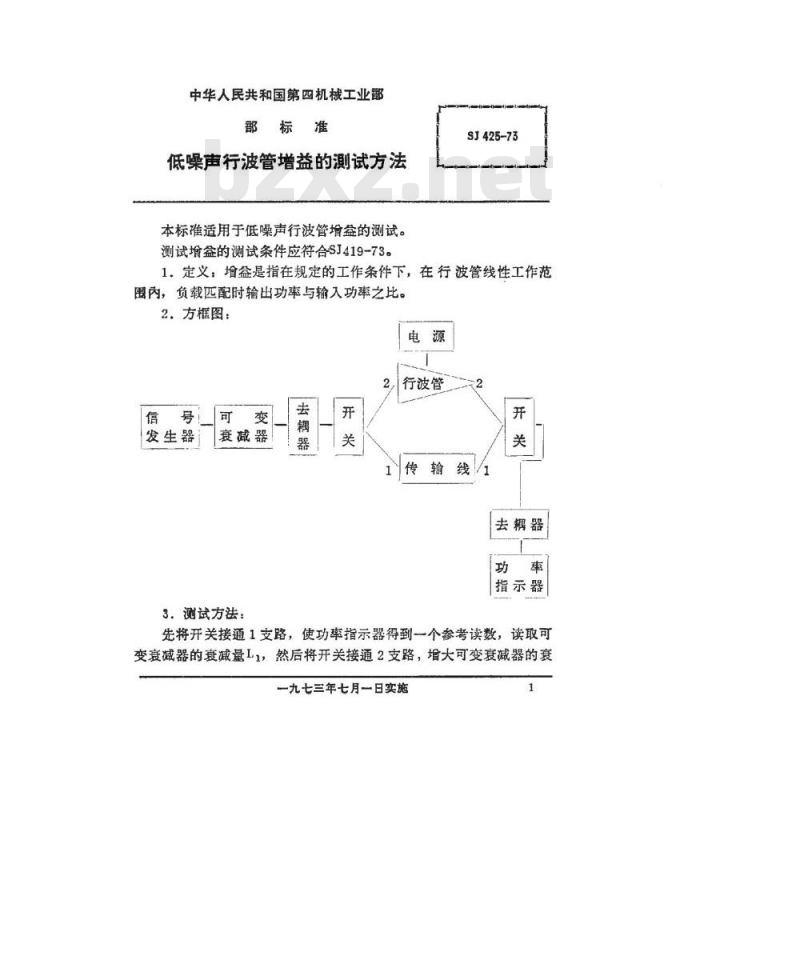

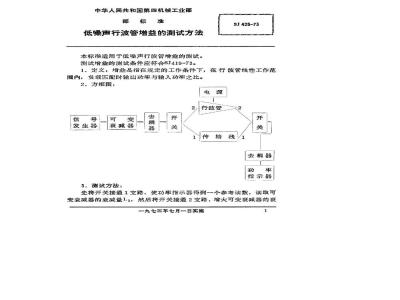

中华人民共和国第四机械工业部部标准
低噪声行波管增益的试方法
本标难适用于低噪声行波管增盆的测试。测试增盆的测试条件应符合SJ419-73。SJ425-73
1.定义：增盒是指在规定的工作条件下，在行波管线性工作范围内，负载匹配时输出功率与输入功率之比。2.方框图：
行波管
发生器
衰减器
3.测试方法：
去耦器
指示器
先将开关接通1支路，使功率指示器得到一个参考读数，读取可变衰减器的衰减量L1，然后将开关接通2支路，增大可变衰减器的衰一九七三年七月一日实施
共2百第2页
93425-73

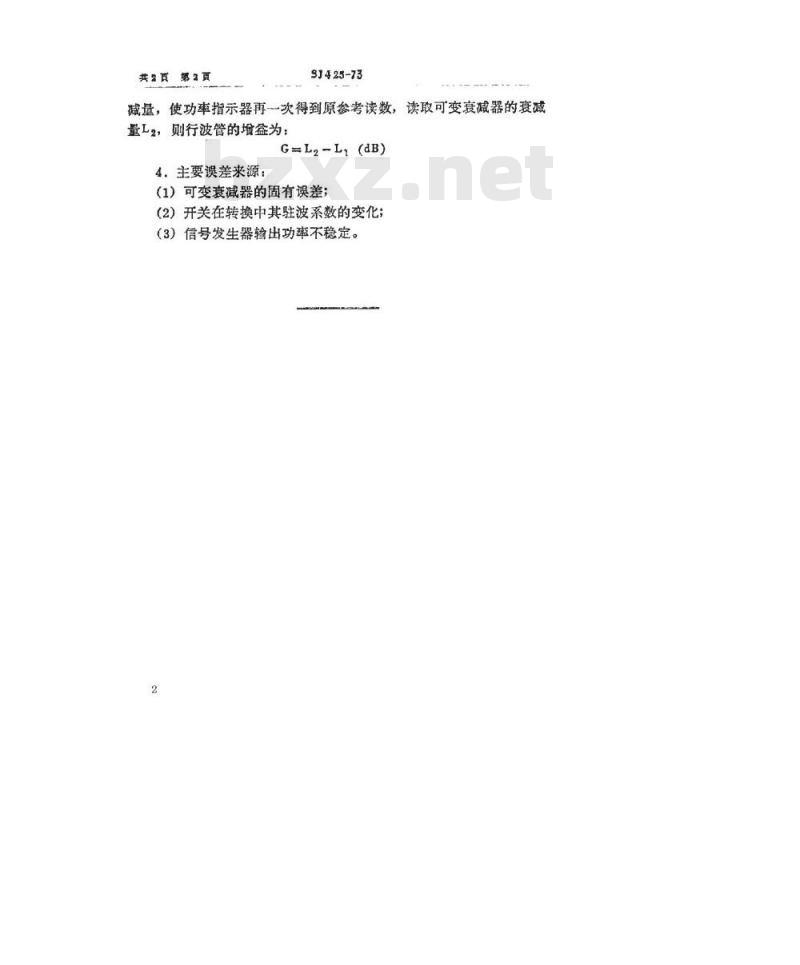

减量，使功率指示器再一次得到原参考读数，读取可变衰减器的衰减
量L2，则行波管的增益为：
G=L2-L (dB)www.bzxz.net
4.主要误差来源：
（1）可变衰减器的固有误差
(2）开关在转换中其驻波系数的变化；（3）信号发生器输出功率不稳定。2
