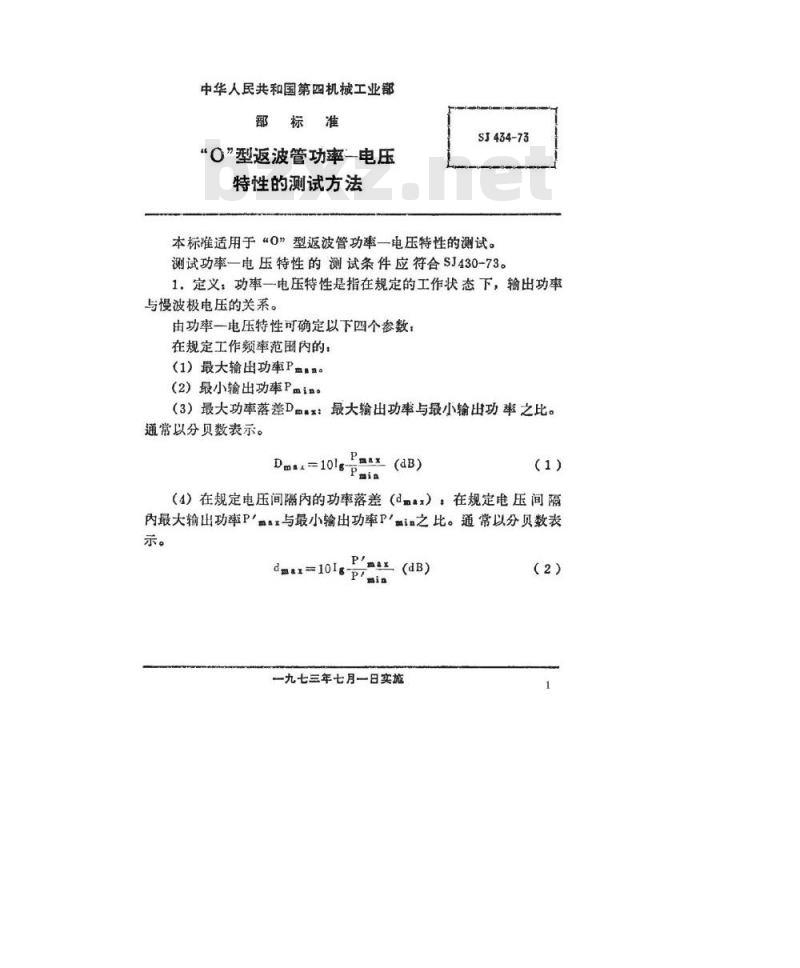

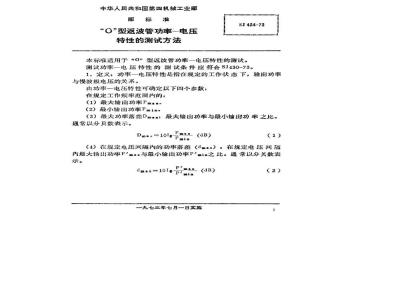

中华人民共和国第四机械工业部部标准
“O”型返波管功率-电压
特性的测试方法
SJ434-73
本标准适用于“O”型返波管功率一电压特性的测试。测试功率一电压特性的测试条件应符合SJ430-73。1.定义：功率一电压特性是指在规定的工作状态下，输出功率与慢波极电压的关系。
由功率一电压特性可确定以下四个参数：在规定工作频率范围内的：
1）最大输出功率Pm#n。
（2）最小输出功率Pmin。
（3）最大功率落差Dm*x：最大输出功率与最小输出功率之比。通常以分贝数表示。
Dmax=10lePmin
（4）在规定电压间隔内的功率落差（dm）：在规定电压间隔内最大输出功率Pmax与最小输出功率Pmin之比。通常以分贝数表示。
dmux=101sp/min
P'maE(dB)
一九七三年七月一日实施
第2真

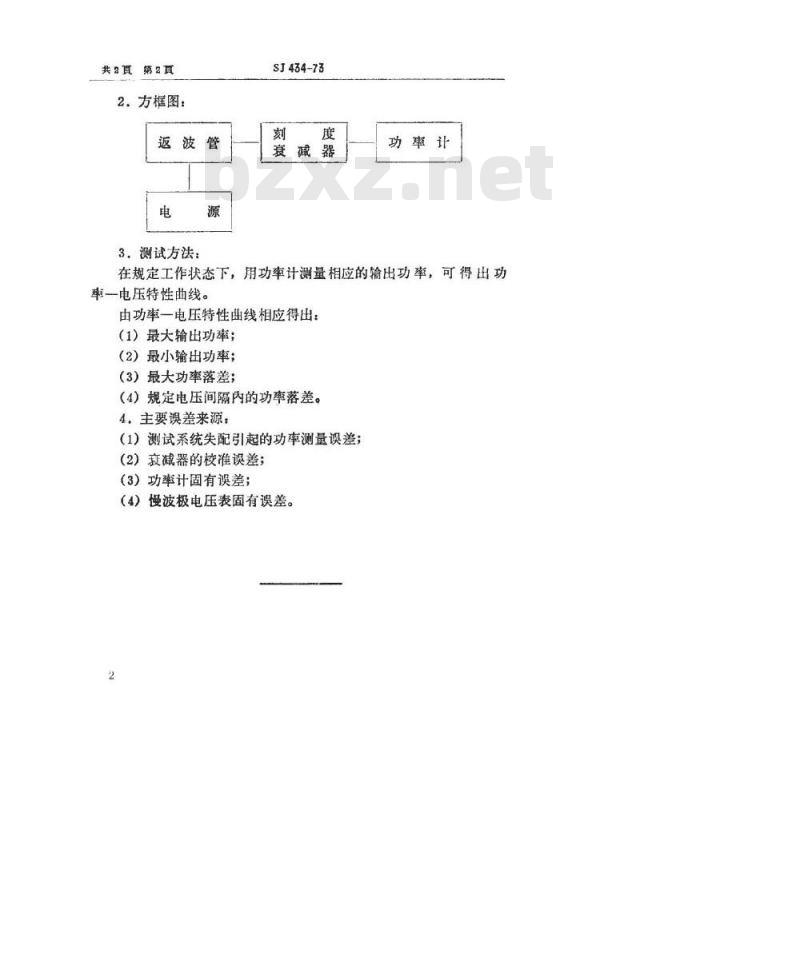

2.方框图：
返波管
3.测试方法：bzxz.net
SJ434-73
功率计
在规定工作状态下，用功率计测量相应的输出功率，可得出功率一电压特性曲线。
由功率一电压特性曲线相应得出：（1）最大输出功率；
（2）最小输出功率；
（3）最大功率落差；
（4）规定电压间隔内的功率落差。4，主要误差来源：
（1）测试系统失配引起的功率测量误差；（2）衰减器的校准误差；
（3）功率计固有误差；
（4）慢波极电压表固有误差。
