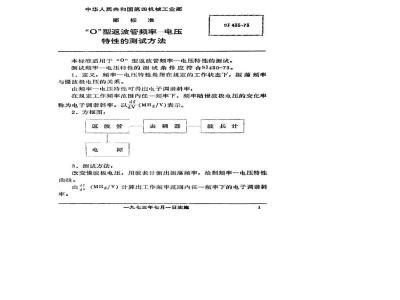

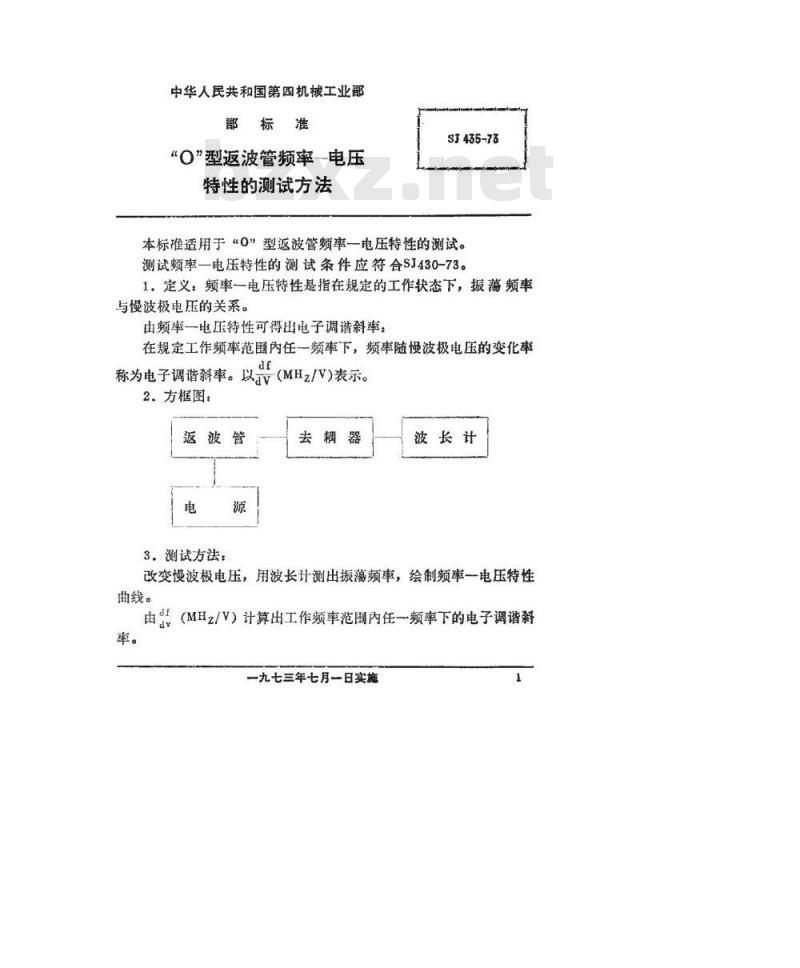

中华人民共和国第四机械工业部部标准
“O”型返波管频率一电压
特性的测试方法
S3435-73
本标准适用于“0”型返波管频率一电压特性的测试。测试频率一电压特性的测试条件应符合SJ430-73。1.定义：频率一电压特性是指在规定的工作状态下，振荡频率与慢波极电压的关系。
由频率一电压特性可得出电子调谐斜率：在规定工作频率范围内任一频率下，频率随慢波极电压的变化率df
称为电子调谐斜率。以V(MHz/V)表示。2.方框图：
返波管
3测试方法：
去耦器
波长计
改变慢波极电压，用波长计测出振荡频率，绘制频率一电压特性曲线。
由（MHz/V）计算出工作频率范周内任一频率下的电子调谐斜率。
一九七三年七月一日实施免费标准bzxz.net
民2真第2真

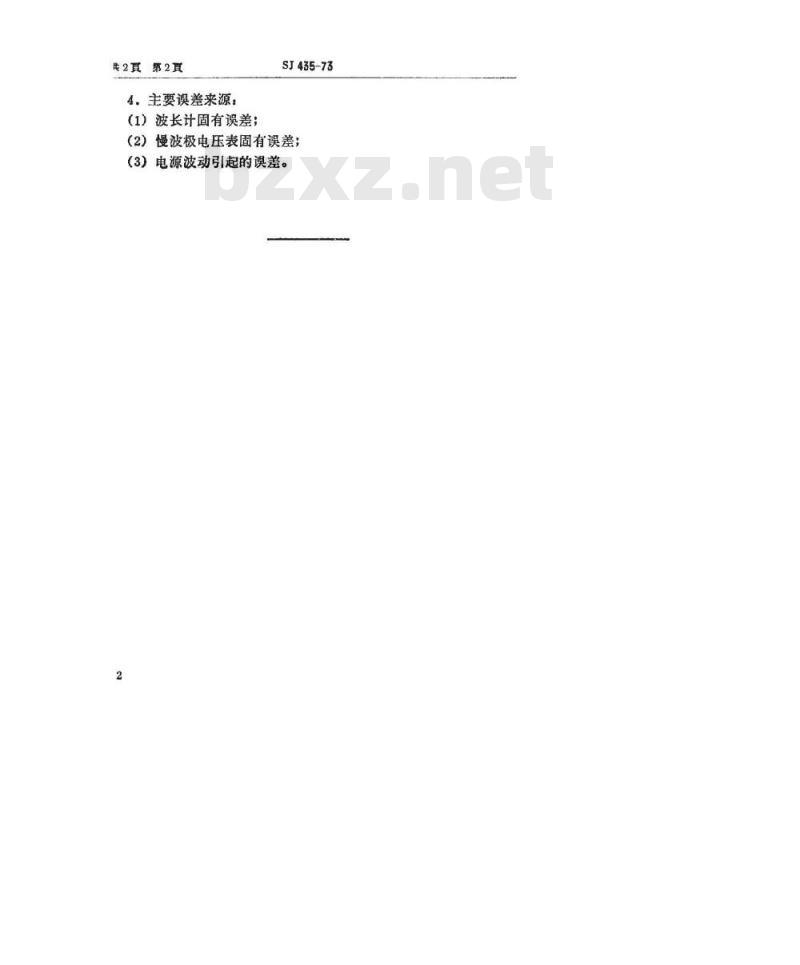

4.主要误差来源：
（1）波长计固有误差；
SJ435-73
（2）慢波极电压表固有误差；
（3）电源波动引起的误差。
