SJ 767-1974
基本信息
标准号： SJ 767-1974
中文名称：3DD53型和3DD54型NPN硅外延平面低频大功率三极管
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1974-10-01
实施日期：1974-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：145677
标准分类号
中标分类号：电子元器件与信息技术>>半导体分立器件>>L42半导体三极管
关联标准
出版信息
出版社：中国电子工业出版社
页数：4页
标准价格：8.0 元
出版日期：1974-10-01
相关单位信息
发布部门：中华人民共和国第四机械工业部
标准简介
本标准适用于耗散功率为5W的3DD53型和3DD54型NPN硅外延平面低频率大功率三极管。该产品用于电子设备的低频功率放大、电源变换和低速开关的电路中。 SJ 767-1974 3DD53型和3DD54型NPN硅外延平面低频大功率三极管 SJ767-1974 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

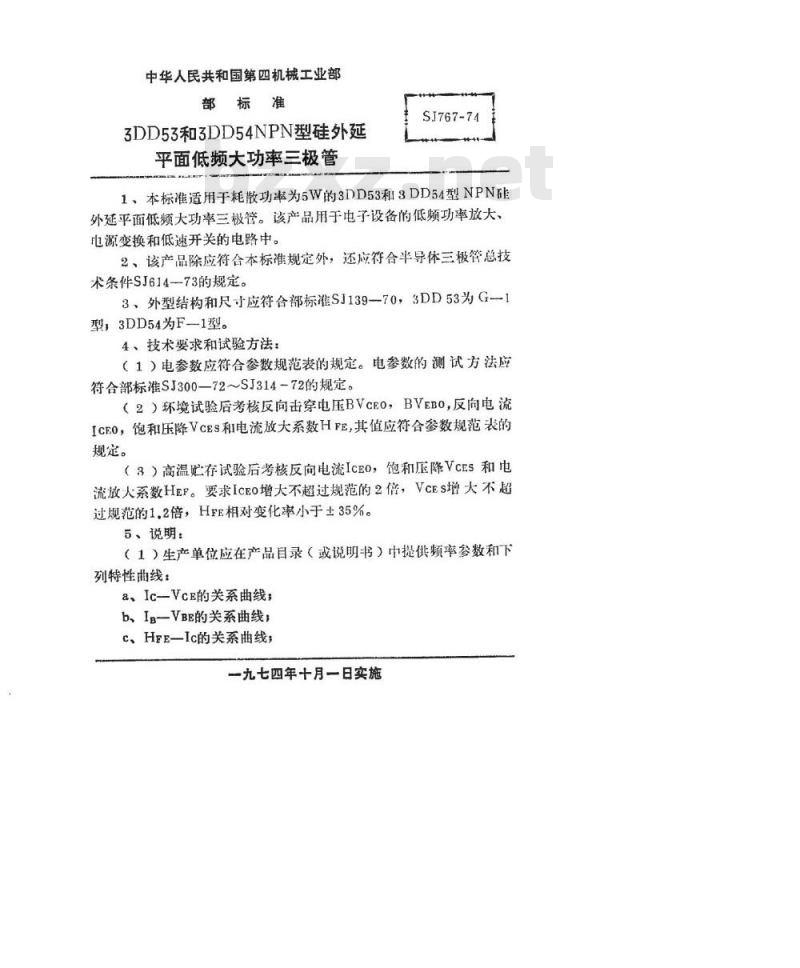

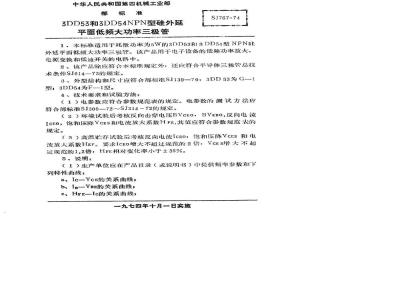

中华人民共和国第四机械工业部部标准
3DD53和3DD54NPN型硅外延
平面低频大功率三极管
SJ767-74
1、本标准适用于耗散功率为5W的3DD53和8DD54型NPN硅外延平面低频大功率三极管。该产品用于电子设备的低频功率放大、电源变换和低速开关的电路中。2、该产品除应符合本标准规定外，还应符合半导体三极管总技术条件SJ61473的规定。
3、外型结构和尺寸应符合部标准SJ139—70，3DD53为G-1型，3DD54为F—1型。
4、技术要求和试验方法：
（1）电参数应符合参数规范表的规定。电参数的测试方法应符合部标准SJ300—72～SJ314-72的规定。（2）环境试验后考核反向击穿电压BVcEO，BVEBO，反向电流ICEO，饱和压降VCES和电流放大系数HFE,其值应符合参数规范表的规定。
（3）高温贮存试验后考核反向电流IcEO，饱和压降VcEs和电流放人系数HEF。要求IcEo增大不超过规范的2倍，VcEs增大不超过规范的1.2倍，HFE相对变化率小于±35%。5、说明：
（1）生产单位应在产品目录（或说明书）中提供频率参数和下列特性曲线：
a、Ic-VcE的关系曲线；
b、IB-VBE的关系曲线，
C、HFE一Ic的关系曲线，
一九七四年十月一日实施
共第4页2页
SJ767-74

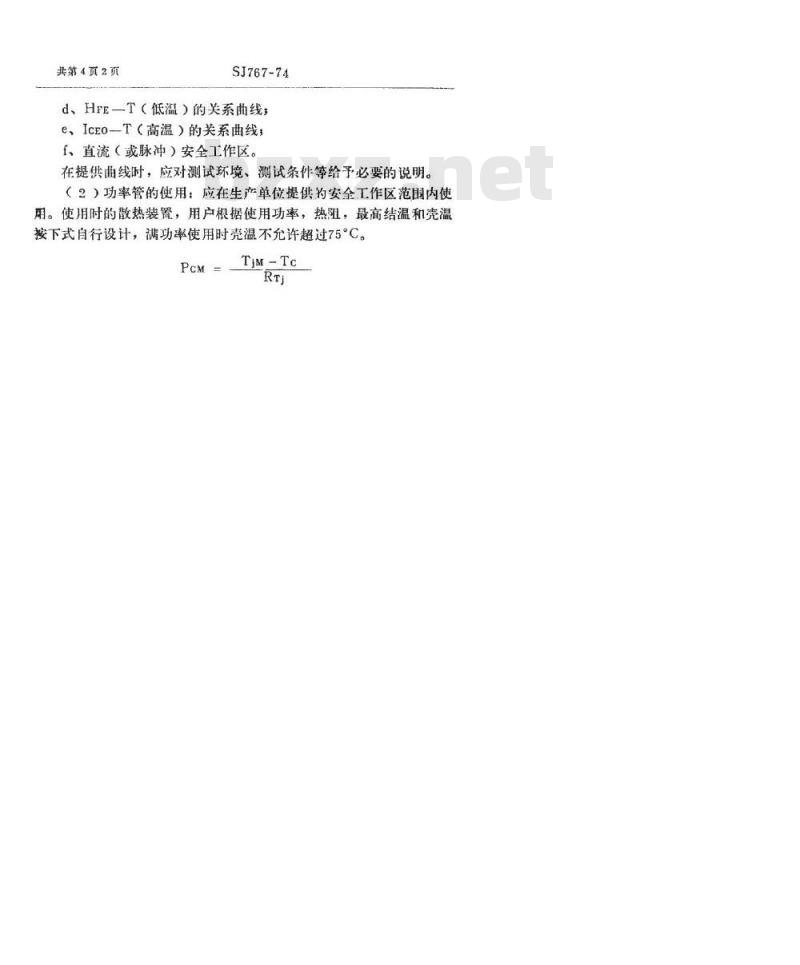

d、HrE一T（低温）的关系曲线；e、ICEO一T（高温）的关系曲线f、直流（或脉冲）安全工作区。在提供曲线时，应对测试环境、测试条件等给予必要的说明。（2）功率管的使用：应在生产单位提供约安全工作区范围内使用。使用时的散热装置，用户根据使用功率，热阻，最高结温和壳温按下式自行设计，满功率使用时壳温不允许超过75°C。PcM=
Tjm-TcbZxz.net
共4页第3页

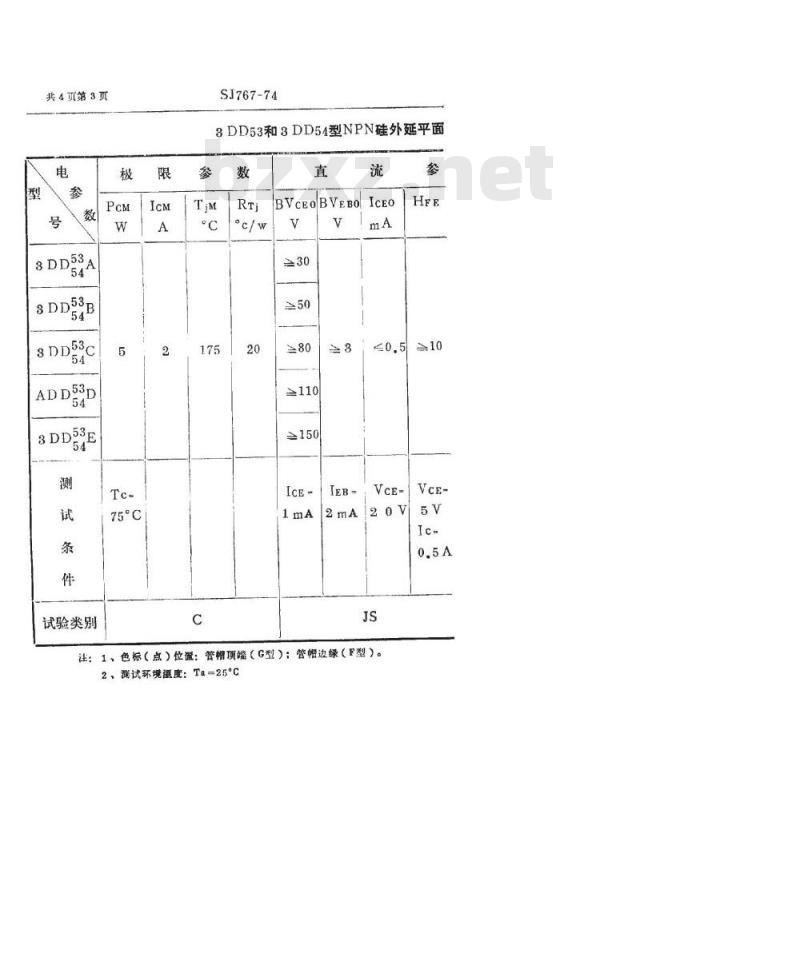

3DD53A
3DD53c
ADD53D
试验类别
75°℃
SJ767-74
8DD53和3DD54型NPN硅外延平面
BVcEoBVEBO
≥110
注：1、色标（点）位置：管帽项端（G型）：管孵边绿（F塑）。2、测试环境温度：Ta=25°c
SJ767-74

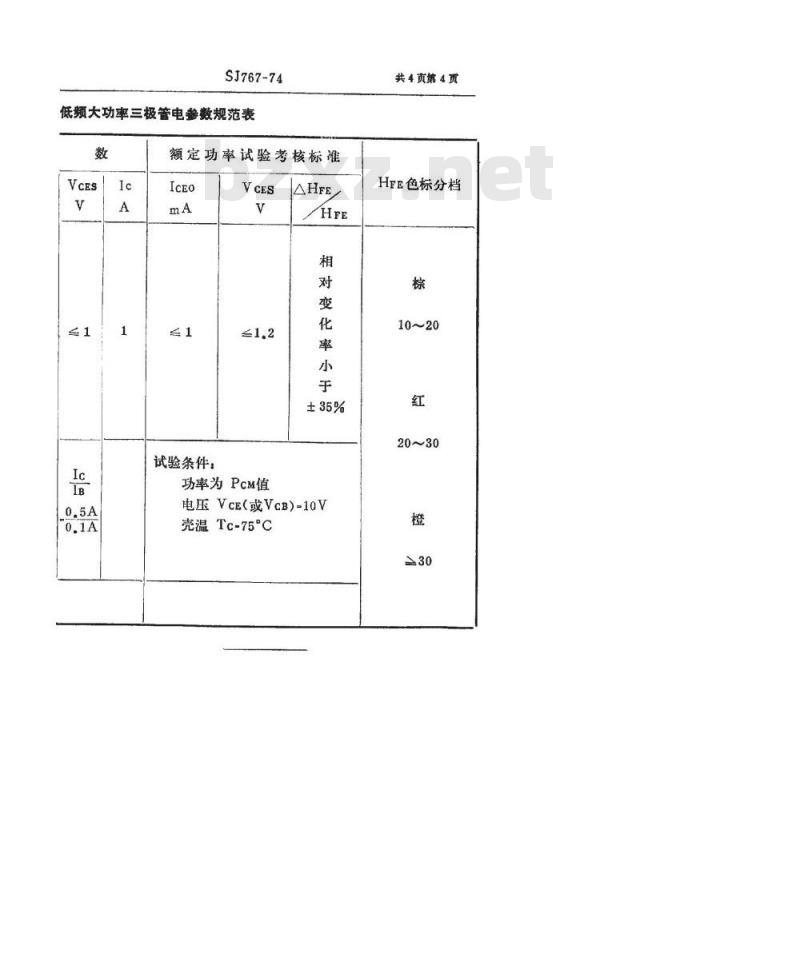

低频大功率三极管电参数规范表数
额定功率试验考核标准
试验条件：
功率为PcM值
电压VcE(或VcB)-10V
壳温Tc-75°C
共4贡第4页
HFE色标分档
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
