本标准适用于耗散功率为5W的3DD55型NPN硅合金扩散低频大功率三极管。该产品用于电子设备的低频功率放大、电源变换和低速开关的电路中。 SJ 768-1974 3DD55型NPN硅合金扩散低频大功率三极管 SJ768-1974 标准下载解压密码：www.bzxz.net

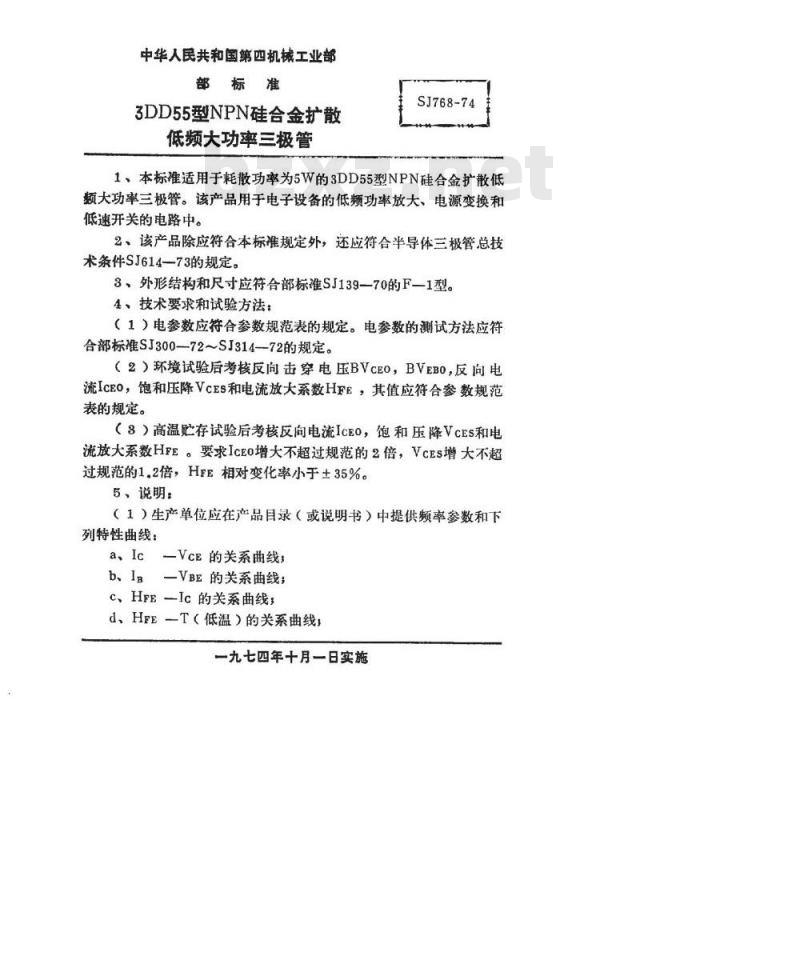

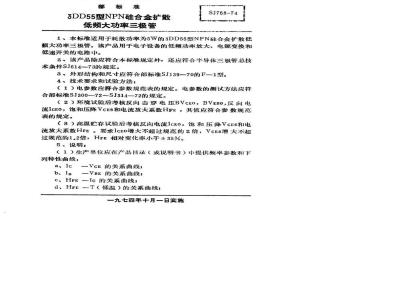

中华人民共和国第四机械工业部部标准
3DD55型NPN硅合金扩散
低频大功率三极管
SJ768-74
1、本标准适用于耗散功率为5W的3DD55型NPN硅合金扩散低频大功率三极管。该产品用于电子设备的低频功率放大、电源变换和低速开关的电路中。
2、该产品除应符合本标准规定外，还应符合半导体三极管总技术条件SJ614—73的规定。
3、外形结构和尺寸应符合部标准SJ139—70的F—1型。4、技术要求和试验方法：免费标准bzxz.net
（1）电参数应符合参数规范表的规定。电参数的测试方法应符合部标准SJ300-72~SJ314—72的规定。（2）环境试验后考核反向击穿电压BVcEO，BVEBO，反向电流IcEO，饱和压降VcEs和电流放大系数HFE，其值应符合参数规范表的规定。
（8）高温贮存试验后考核反向电流ICEO，饱和压降VcES和电流放大系数HFE。要求IcEO增大不超过规范的2倍，VcEs增大不超过规范的1.2倍，HrE相对变化率小于±35%。5、说明：
（1）生产单位应在产品目录（或说明书）中提供频率参数和下列特性曲线：
a、Ic—Vce的关系曲线；
b、IB—VBE的关系曲线；
C、HFE一Ic的关系曲线，
d、HFE一T（低温）的关系曲线，一九七四年十月一日实施
共4黄第2页
SJ768-74

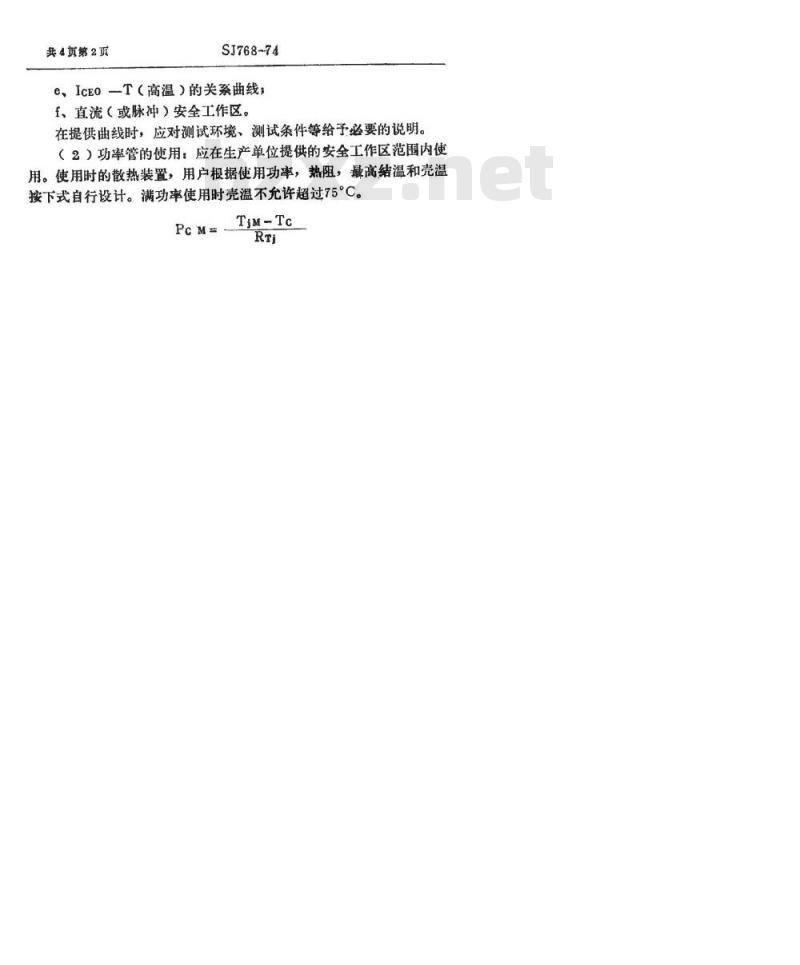

e、IcEO一T（高温）的关系曲线，f、直流（或脉冲）安全工作区。在提供曲线时，应对测试环境、测试条件等给予必要的说明。（2）功率管的使用：应在生产单位提供的安全工作区范围内使用。使用时的散热装置，用户根据使用功率，热阻，最高结温和壳温按下式自行设计。满功率使用时壳温不允许超过75°C。Tjm-Tc
共4页第3页
8DD55A
3DD55B
8DD55C
8DD55D
8DD55E
试验类别
-75℃℃
SJ768-74
3DD55型NPN硅合金扩散低

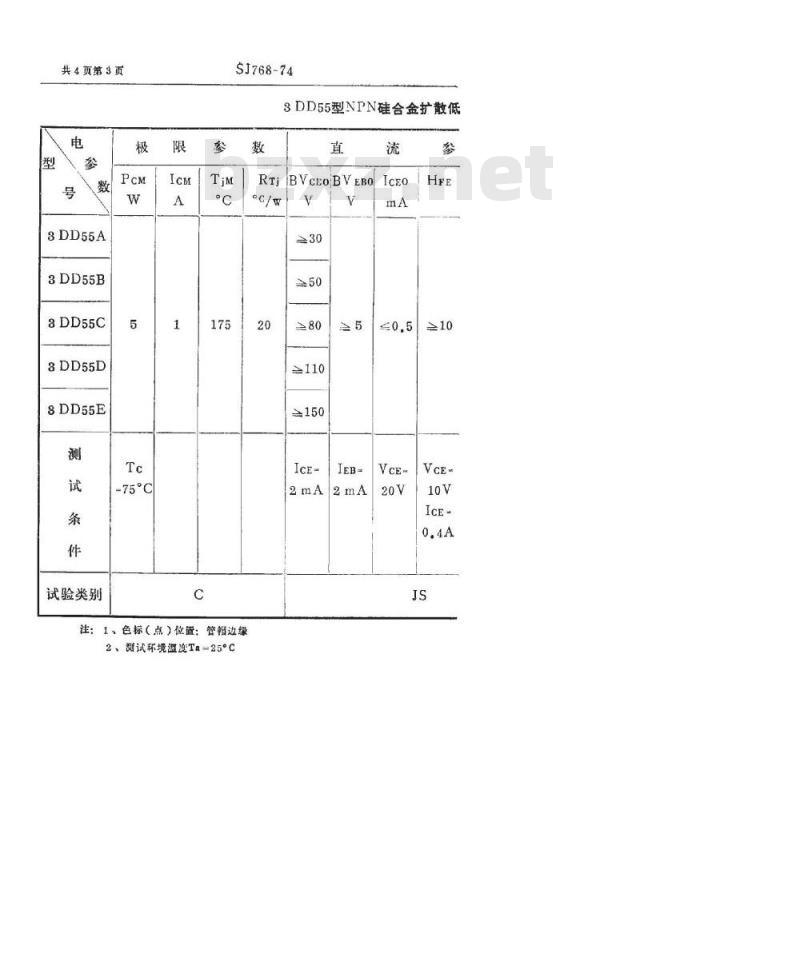

注：1、色标（点）位置：管边绿2、试环境温度Ta=25°C
BVCEoBVEBO
≥110
SJ768-74

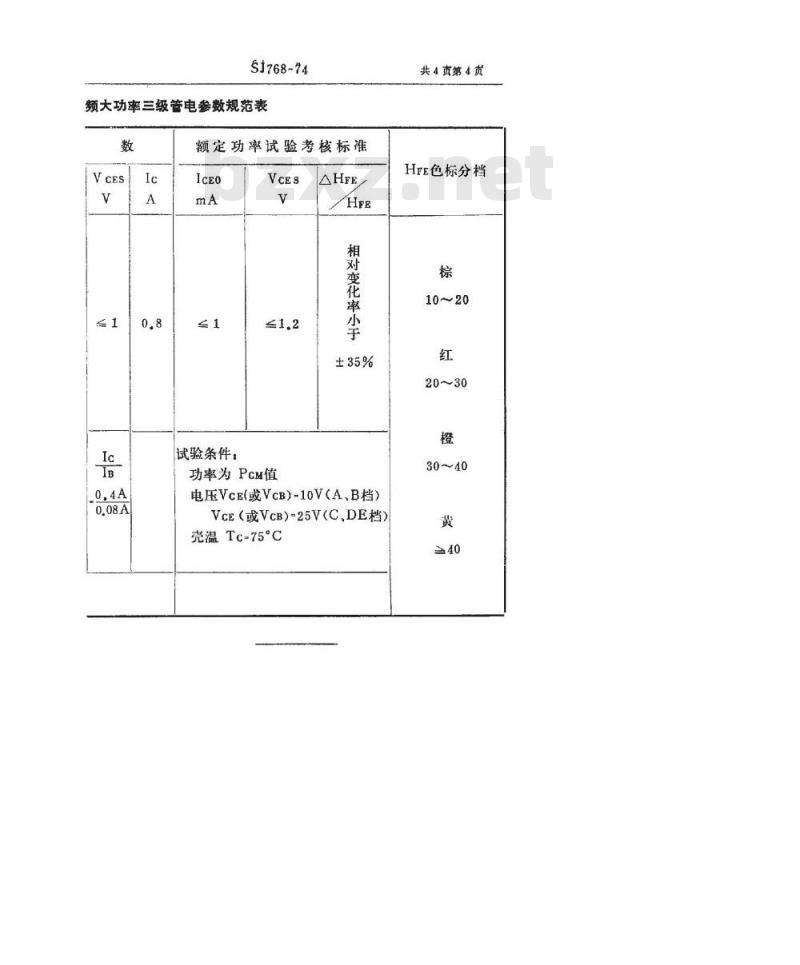

频大功率三级管电参数规范表
额定功率试验考核标准
试验条件：
功率为PcM值
相对变化串小于
电压VcE（或VcB)-10V(A，B档）VcE（或VcB)-25V(CDE档）
壳温Tc-75°
共4页第4页
HrE色标分档
