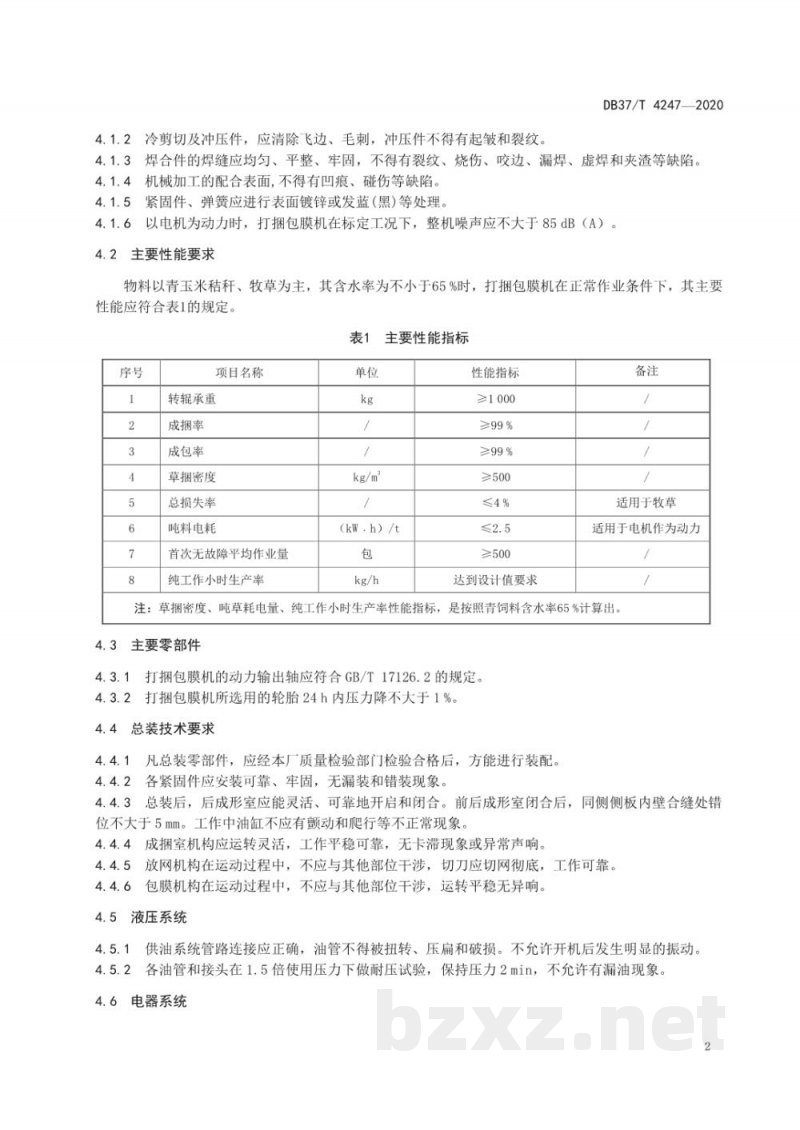

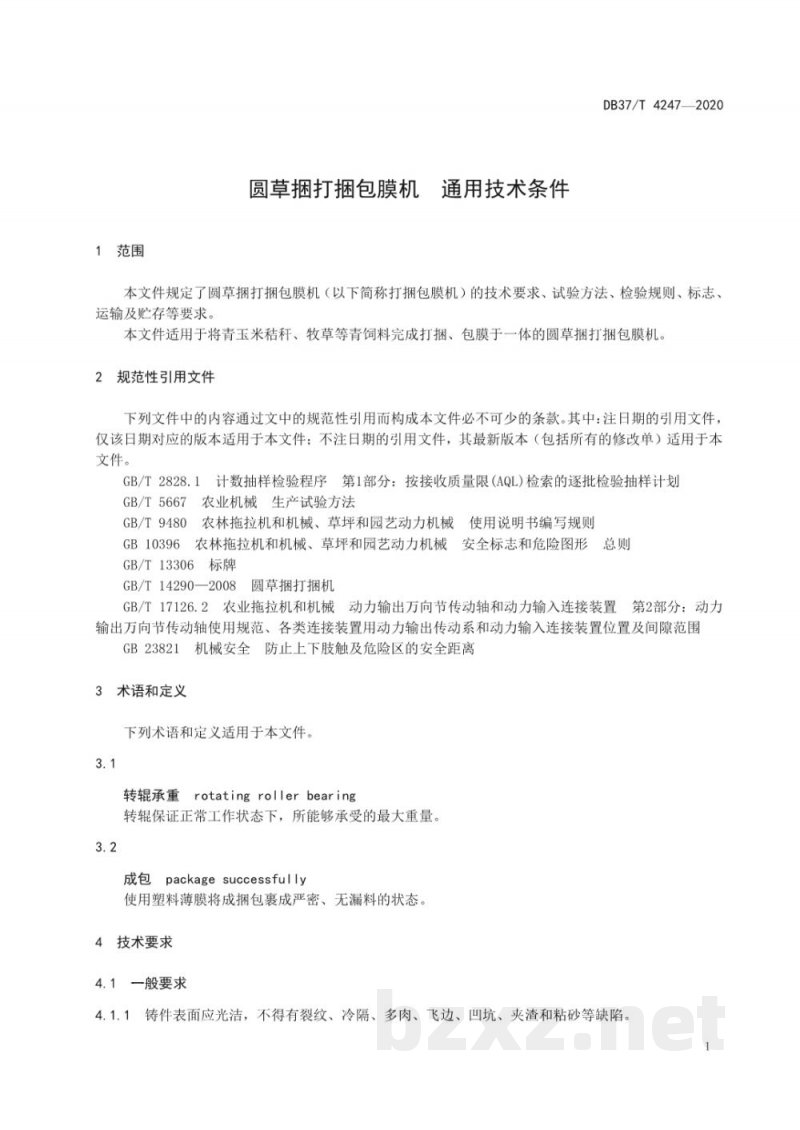

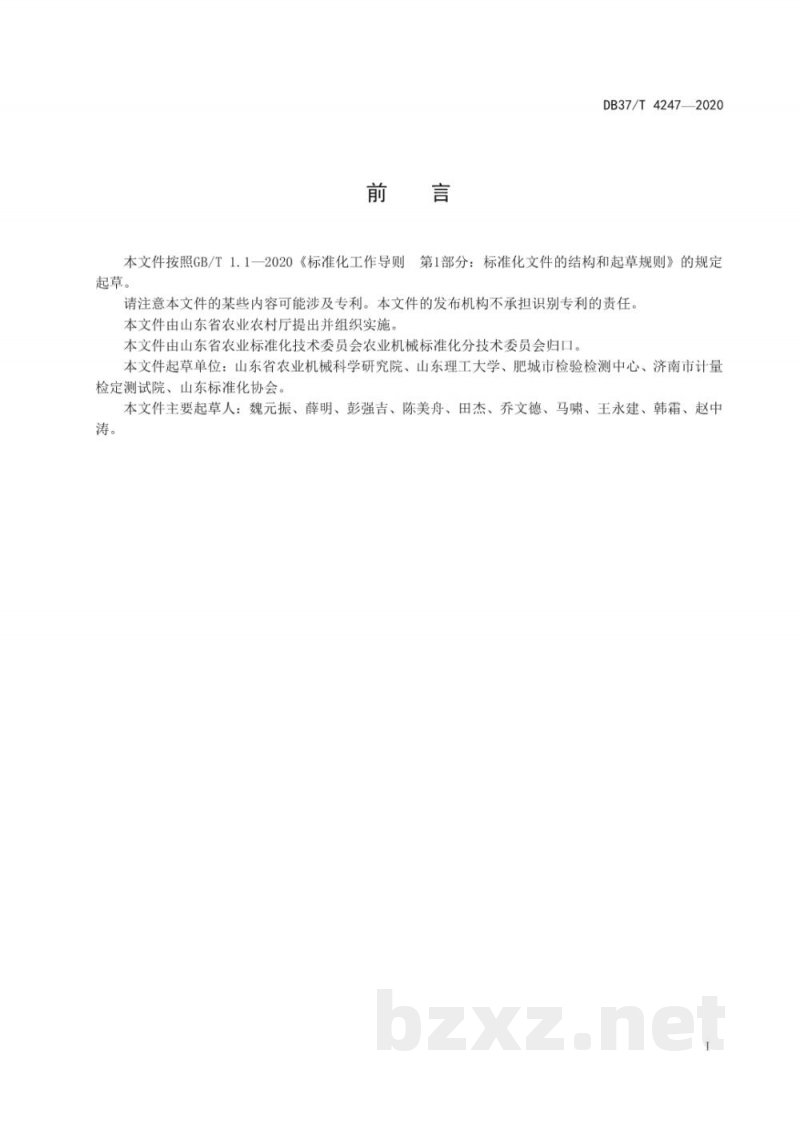

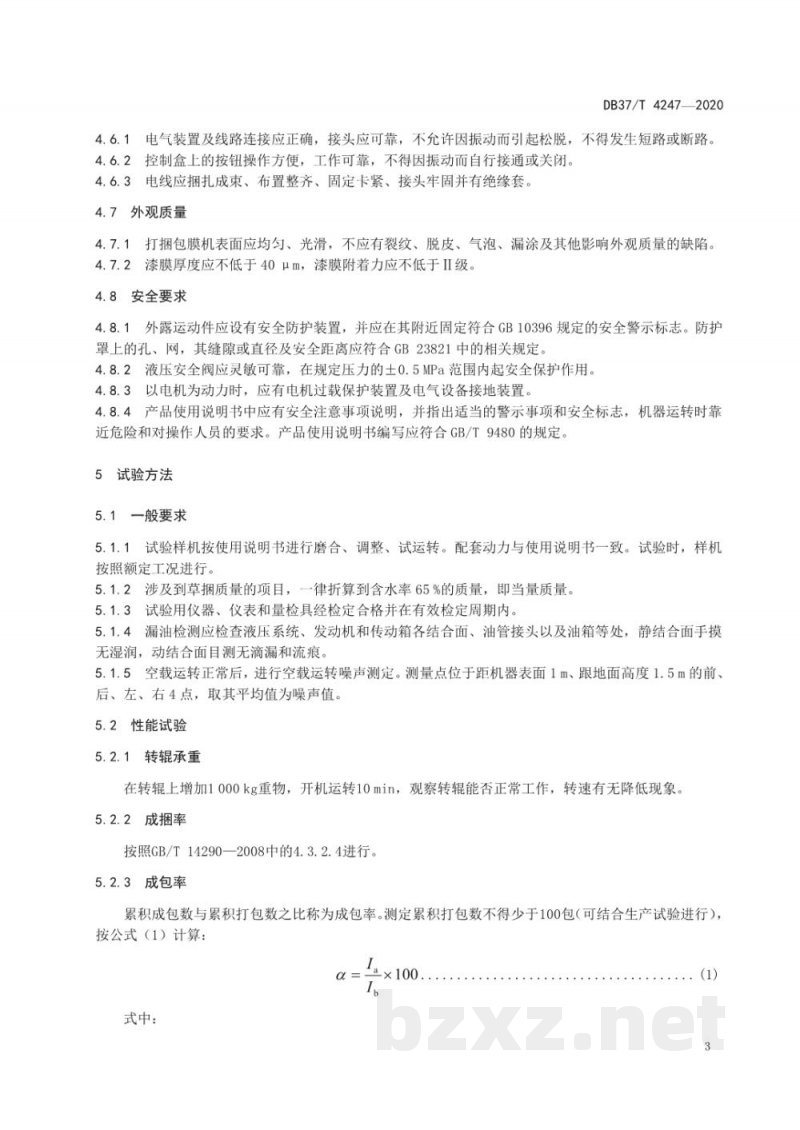

DB37/T4247—2020 圆草捆打捆包膜机通用技术条件 发布单位：山东省市场监督管理局 实施日期：2021-01-01 前言 本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。本文件的某些内容可能涉及专利，发布机构不承担识别专利的责任。本文件由山东省农业农村厅提出并组织实施，由山东省农业标准化技术委员会农业机械标准化分技术委员会归口。起草单位包括山东省农业机械科学研究院、山东理工大学、肥城市检验检测中心、济南市计量检定测试院、山东标准化协会。主要起草人有魏元振、薛明、彭强吉、陈美舟、田杰、乔文德、马啸、王永建、韩霜、赵中涛。 1 范围 本文件规定了圆草捆打捆包膜机（以下简称打捆包膜机）的技术要求、试验方法、检验规则、标志、运输及贮存等要求。本文件适用于将青玉米秸秆、牧草等青饲料完成打捆、包膜于一体的圆草捆打捆包膜机。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用构成本文件必不可少的条款： - GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 - GB/T5667 农业机械生产试验方法 - GB/T9480 农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则 - GB10396 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则 - GB/T13306 标牌 - GB/T14290—2008 圆草捆打捆机 - GB/T17126.2 农业拖拉机和机械动力输出万向节传动轴和动力输入连接装置 第2部分：动力输出万向节传动轴使用规范、各类连接装置用动力输出传动系和动力输入连接装置位置及间隙范围 - GB23821 机械安全 防止上下肢触及危险区的安全距离 3 术语和定义 3.1 转辊承重：转辊在保证正常工作状态下能够承受的最大重量。 3.2 成包：使用塑料薄膜将成捆包裹成严密、无漏料的状态。 4 技术要求 4.1 一般要求 4.1.1 铸件表面应光洁，不得有裂纹、冷隔、多肉、飞边、凹坑、夹渣和粘砂等缺陷。 4.1.2 冷剪切及冲压件应清除飞边、毛刺，冲压件不得有起皱和裂纹。 4.1.3 焊合件的焊缝应均匀、平整、牢固，不得有裂纹、烧伤、咬边、漏焊、虚焊和夹渣等缺陷。机械加工的配合表面不得有凹痕、碰伤等缺陷。 4.1.4 紧固件、弹簧应进行表面镀锌或发蓝（黑）处理。 4.1.5 以电机为动力时，打捆包膜机在标定工况下，整机噪声应不大于85dB(A)。 4.2 主要性能要求 物料以青玉米秸秆、牧草为主，含水率不小于65%时，打捆包膜机在正常作业条件下，其主要性能应符合表1规定： 序号 | 项目名称 | 单位 | 主要性能指标 | 备注 1 | 转辊承重 | kg | ≥1000 | 适用于牧草 2 | 成捆率 | % | ≥99% | 3 | 成包率 | % | ≥99% | 4 | 草捆密度 | kg/m | >500 | 5 | 总损失率 | % | 4% | 6 | 吨料电耗 | (kw.h)/t | 2.5 | 适用于电机作为动力 7 | 首次无故障平均作业量 | 包 | ≥500 | 达到设计值要求 8 | 纯工作小时生产率 | kg/h | - | 注：草捆密度、吨草耗电量、纯工作小时生产率性能指标按青饲料含水率65%计算。 4.3 主要零部件 4.3.1 打捆包膜机的动力输出轴应符合GB/T17126.2的规定。 4.3.2 所选轮胎24小时内压力降不大于1%。 4.4 总装技术要求 4.4.1 凡总装零部件，应经本厂质量检验部门检验合格后方能装配。 4.4.2 各紧固件应安装可靠、牢固，无漏装和错装现象。 4.4.3 总装后，后成形室应能灵活、可靠地开启和闭合，前后成形室闭合后，同侧侧板内壁合缝处错位不大于5mm。工作中油缸不应有颤动和爬行现象，成捆室机构应运转灵活，工作平稳可靠，无卡滞或异常声响。 4.4.4 放网机构在运动过程中不应与其他部位干涉，切刀应切网彻底，工作可靠。 4.4.5 包膜机构在运动过程中不应与其他部位干涉，运转平稳无异响。 4.5 液压系统 4.5.1 供油系统管路连接应正确，油管不得被扭转、压扁和破损。
