DB37/T4234—2020
特种设备大数据平台数据交换技术规范

发布日期：2020-12-04
实施日期：2021-01-01
发布机构：山东省市场监督管理局

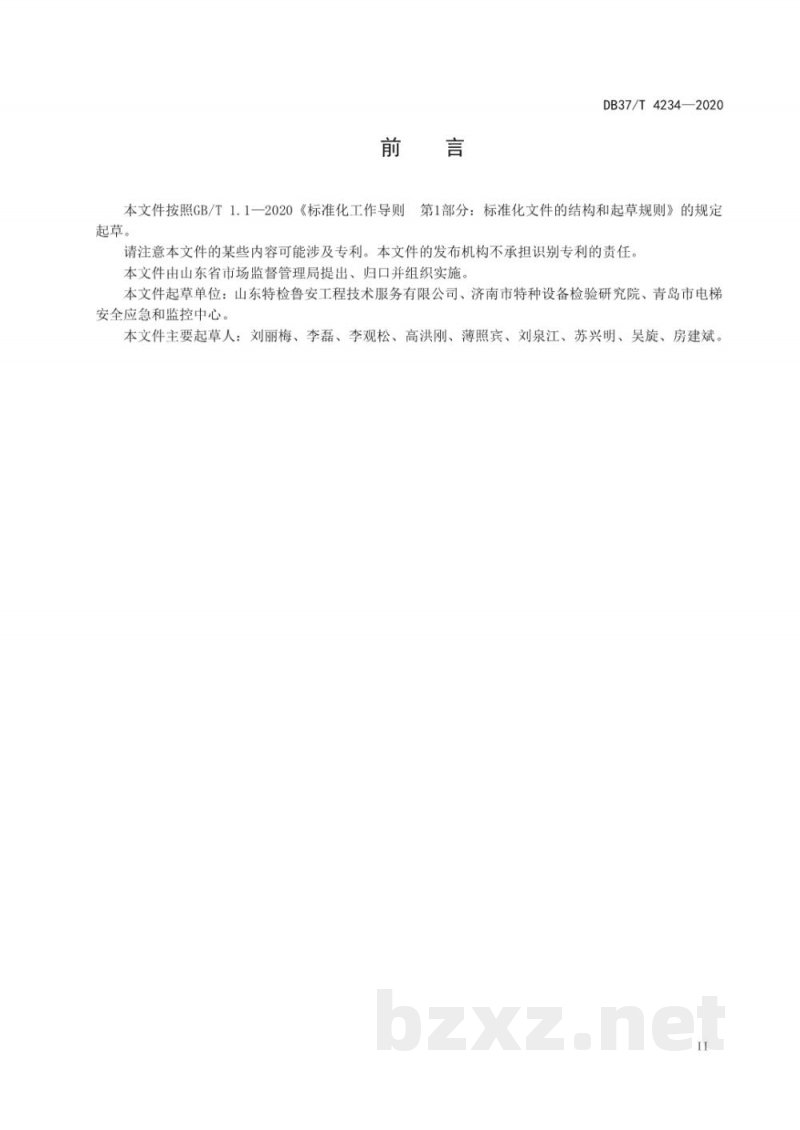

前言
本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由山东省市场监督管理局提出、归口并组织实施。本文件起草单位：特检鲁安工程技术服务有限公司、济南市特种设备检验研究院、青岛市电梯安全应急和监控中心。
本文件主要起草人：刘丽梅、李磊、李观松、高洪刚、薄照宾、刘泉江、苏兴明、吴旋、房建斌。

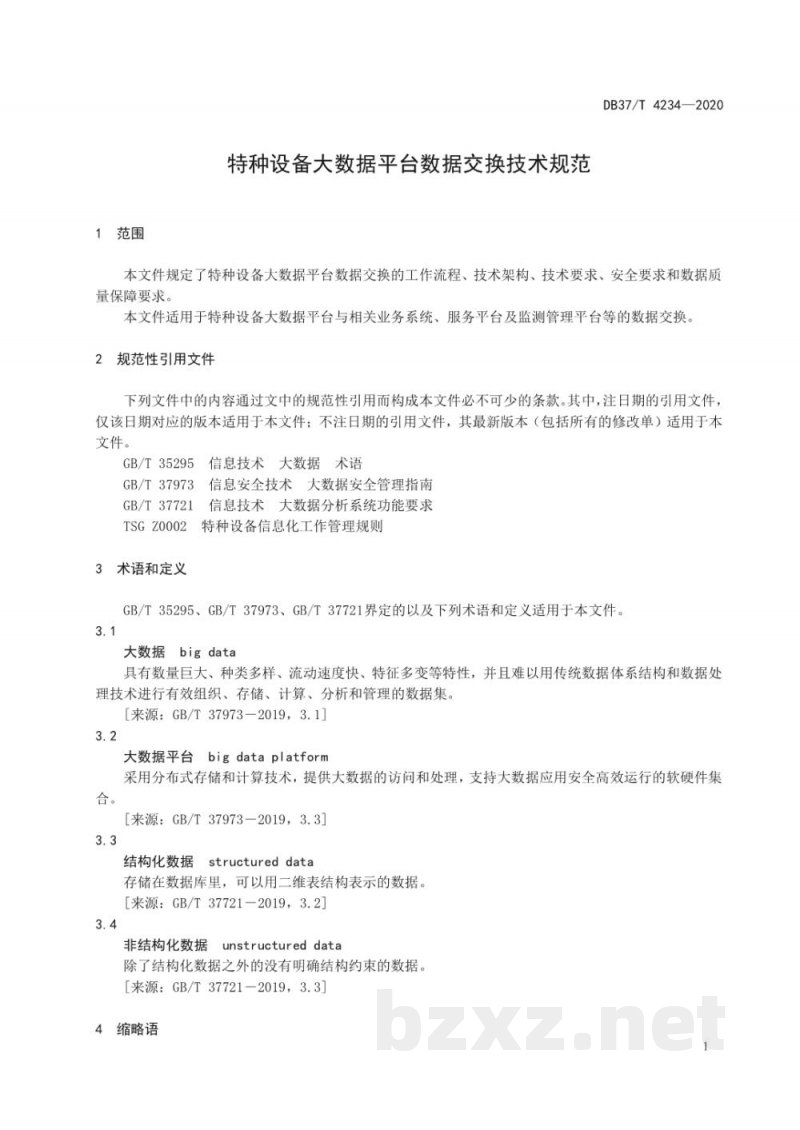

1 范围
本文件规定了特种设备大数据平台数据交换的工作流程、技术架构、技术要求、安全要求和数据质量保障要求。
本文件适用于特种设备大数据平台与相关业务系统、服务平台及监测管理平台等的数据交换。

2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，不注日期的引用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T 35295 信息技术 大数据术语
GB/T 37973 信息安全技术 大数据安全管理指南
GB/T 37721 信息技术 大数据分析系统功能要求
TSG Z0002 特种设备信息化工作管理规则

3 术语和定义
GB/T 35295、GB/T 37973、GB/T 37721 界定的以及下列术语和定义适用于本文件。
3.1 大数据 (big data)：具有数量巨大、种类多样、流动速度快、特征多变等特性，并且难以用传统数据体系结构和数据处理技术进行有效组织、存储、计算、分析和管理的数据集。[来源：GB/T 37973-2019，3.1]
3.2 大数据平台 (big data platform)：采用分布式存储和计算技术，提供大数据的访问和处理，支持大数据应用安全高效运行的软硬件集合。[来源：GB/T 37973-2019，3.3]
3.3 结构化数据 (structured data)：存储在数据库里，可以用二维表结构表示的数据。[来源：GB/T 37721-2019，3.2]
3.4 非结构化数据 (unstructured data)：除了结构化数据之外的没有明确结构约束的数据。[来源：GB/T 37721-2019，3.3]

4 缩略语
下列缩略语适用于本文件。
JSON：JavaScript 对象标记 (JavaScript Object Notation)
SOAP：简单对象访问协议 (Simple Object Access Protocol)
XML：可扩展标记语言 (Extensible Markup Language)

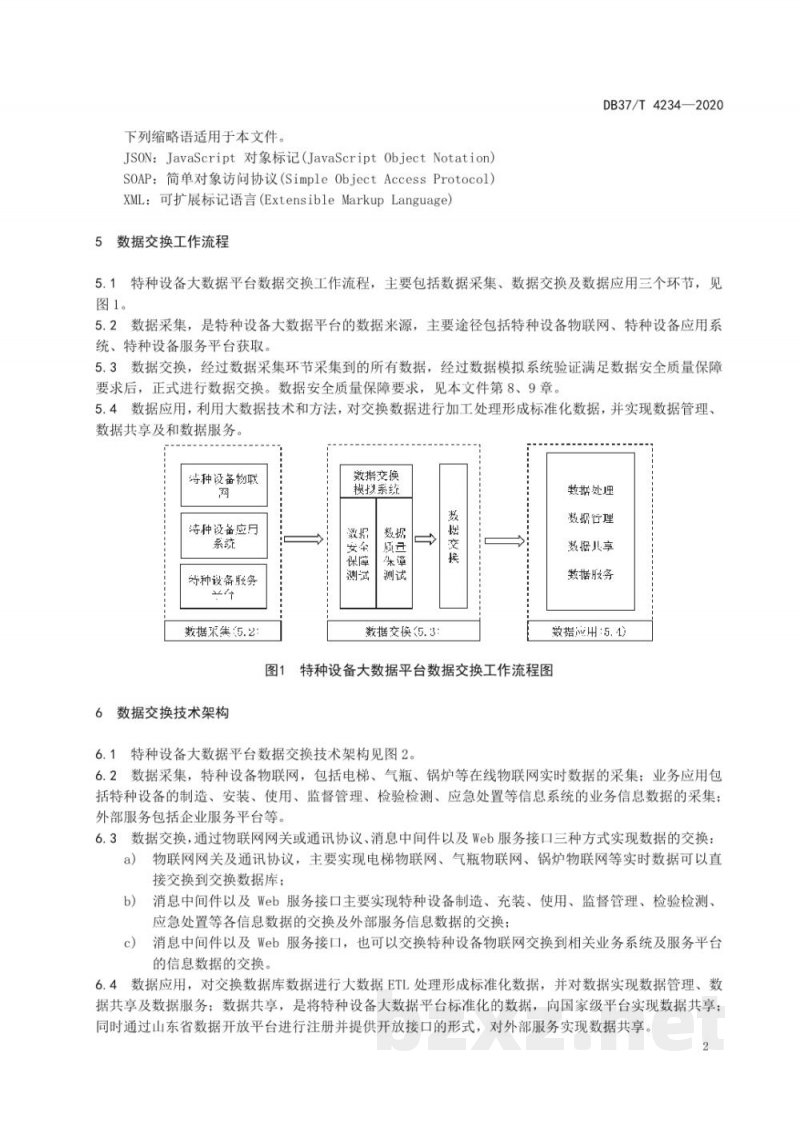

5 数据交换工作流程
5.1 特种设备大数据平台数据交换工作流程，主要包括数据采集、数据交换及数据应用三个环节。
5.2 数据采集，是特种设备大数据平台的数据来源，主要途径包括特种设备物联网、特种设备应用系统、特种设备服务平台获取。
5.3 数据交换，经过数据采集环节采集到的所有数据，经过数据模拟系统验证满足数据安全质量保障要求后，正式进行数据交换。数据安全质量保障要求见本文件第8、9章。
5.4 数据应用，利用大数据技术和方法，对交换数据进行加工处理形成标准化数据，并实现数据管理、数据共享及数据服务。

6 数据交换技术架构
6.1 特种设备大数据平台数据交换技术架构见图2。
6.2 数据采集，特种设备物联网，包括电梯、气瓶、锅炉等在线物联网实时数据的采集；业务应用包括特种设备的制造、安装、使用、监督管理、检验检测、应急处置等信息系统的业务信息数据的采集；外部服务包括企业服务平台等。
6.3 数据交换，通过物联网网关或通讯协议、消息中间件以及 Web 服务接口三种方式实现数据的交换：
a) 物联网网关及通讯协议，主要实现电梯物联网、气瓶物联网、锅炉物联网等实时数据可以直接交换到交换数据库；
b) 消息中间件以及 Web 服务接口主要实现特种设备制造、充装、使用、监督管理、检验检测、应急处置等各信息数据的交换及外部服务信息数据的交换；消息中间件以及 Web 服务接口，也可以交换特种设备物联网交换到相关业务系统及服务平台的信息数据的交换。
6.4 数据应用，对交换数据库数据进行大数据 ETL 处理形成标准化数据，并对数据实现数据管理、数据共享及数据服务。数据共享，是将特种设备大数据平台标准化的数据，向国家级平台实现数据共享；同时通过山东省数据开放平台进行注册并提供开放接口的形式，对外部服务实现数据共享。
