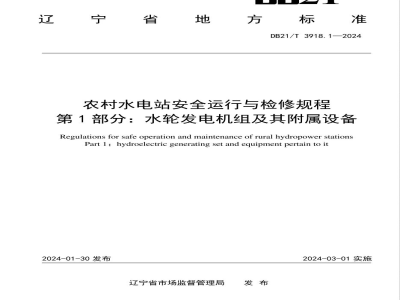

DB21/T3918.1—2024 农村水电站安全运行与检修规程 第1部分：水轮发电机组及其附属设备
发布：2024-01-30
实施：2024-03-01
辽宁省市场监督管理局

1 范围
本文件规定了水轮机、发电机及其辅助设备的运行与检修技术内容，适用于总装机容量为50MW及以下的农村水电相关设备。

2 规范性引用文件
下列文件的内容通过规范性引用构成本文件必不可少的条款。注日期的引用文件仅适用该日期版本；未注日期的引用文件，其最新版本及所有修改单适用本文件。
GB/T 7894 水轮发电机基本技术条件
GB 26860 电力安全工作规程 发电厂和变电站电气部分
GB/T 50964 小型水电站运行维护技术规范
DL/T 596 电力设备预防性试验规程

3 术语和定义
GB 26860 界定的术语和定义适用于本文件。

4 水轮机运行与检修
4.1 水轮机日常管理
4.1.1 每台水轮机应按厂内规定编号，序号明显标于水轮机外壳，且与发电机编号对应。
4.1.2 水轮机室与主控室应装有联系信号及电话。
4.1.3 水轮机室及其附近应配备灭火装置。
4.1.4 每台水轮机应建立技术档案，包括：a）安装、维护、使用说明书及随设备供应的技术文件和产品图纸；b）安装、试验、交接和验收记录；c）历次大、小修项目、更新改造项目及检修后的技术数据；d）水轮机运行及事故处理记录。
4.1.5 每台水轮机及附属设备的备品备件应合理配置，分类存放，摆放整齐。

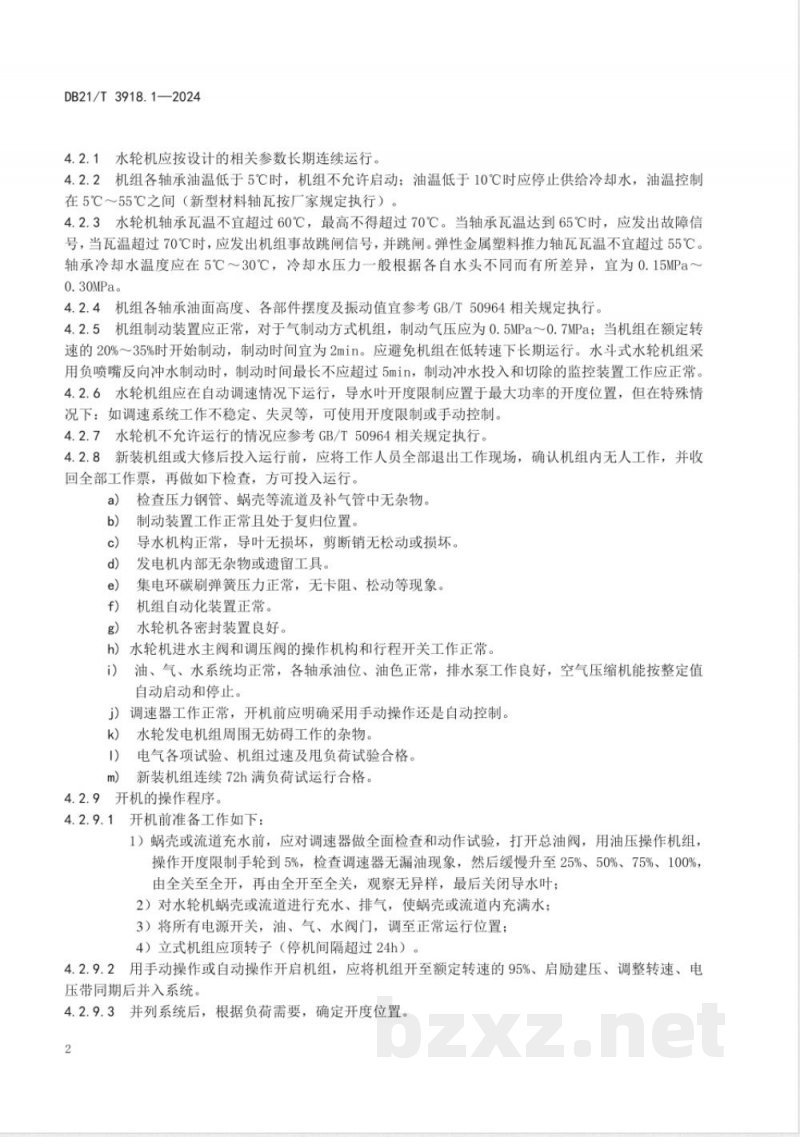

4.2 水轮机运行
4.2.1 水轮机应按设计参数长期连续运行。
4.2.2 机组各轴承油温低于5℃时不得启动；油温低于10℃时应停止供给冷却水，油温控制在5℃至55℃之间（新型材料轴瓦按厂家规定执行）。
4.2.3 水轮机轴承瓦温不宜超过60℃，最高不得超过70℃。瓦温达到65℃时应发出故障信号，超过70℃应发出机组事故跳闸信号并跳闸。弹性金属塑料推力轴瓦温不宜超过55℃。轴承冷却水温度应在5℃～30℃，冷却水压力一般为0.15MPa～0.30MPa。
4.2.4 机组轴承油面高度、各部件摆度及振动值应参考 GB/T 50964 执行。
4.2.5 机组制动装置应正常。气制动机组制动气压为0.5MPa～0.7MPa，额定转速20%～35%启动制动，制动时间宜为2min。水斗式水轮机组采用负喷嘴反向冲水制动时，最长不超过5min，监控装置应正常。
4.2.6 水轮机组应在自动调速情况下运行，导水叶开度限制置于最大功率位置，特殊情况下可手动控制。
4.2.7 不允许运行情况应参考 GB/T 50964 执行。
4.2.8 新装机组或大修后投入运行前，应确保工作人员全部退出现场并收回工作票，检查如下：a）压力钢管、蜗壳及补气管无杂物；b）制动装置正常且复归；c）导水机构正常，导叶无损坏，剪断销无松动；d）发电机内部无遗留物；e）集电环碳刷弹簧压力正常，无卡阻、松动现象，机组自动化装置正常；f）水轮机密封装置良好；g）水轮机进水主阀及调压阀操作机构及行程开关正常；h）油、气、水系统正常，各轴承油位及油色正常，排水泵和空气压缩机工作良好，能按整定值自动启动停止；i）调速器工作正常，开机前明确手动或自动操作；j）水轮发电机组周围无妨碍工作杂物；k）电气试验、机组过速及甩负荷试验合格；l）新装机组连续72h满负荷试运行合格。
4.2.9 开机操作程序
4.2.9.1 开机前准备：蜗壳或流道充水前，应对调速器进行全面检查和动作试验，打开总油阀，油压操作机组，操作开度限制手轮至5%，检查调速器无漏油，再缓慢升至25%、50%、75%、100%，由全关至全开。
