MT/T 753-1997
基本信息
标准号： MT/T 753-1997
中文名称：小型煤矿地面用抽出式轴流通风机基本型式与参数系列
标准类别：煤炭行业标准(MT)
标准状态：已作废
发布日期：1997-12-30
实施日期：1998-06-01
作废日期：2006-02-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：113020
标准分类号
标准ICS号：23.120.
中标分类号：矿业>>矿业综合>>D09卫生、安全、劳动保护
关联标准
替代情况：被MT 754-2005替代
出版信息
页数：5页
标准价格：8.0 元
相关单位信息
起草单位：煤炭工业部煤矿安全标准化技术委员会
标准简介
MT/T 753-1997 小型煤矿地面用抽出式轴流通风机基本型式与参数系列 MT/T753-1997 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
MT/T753—1997

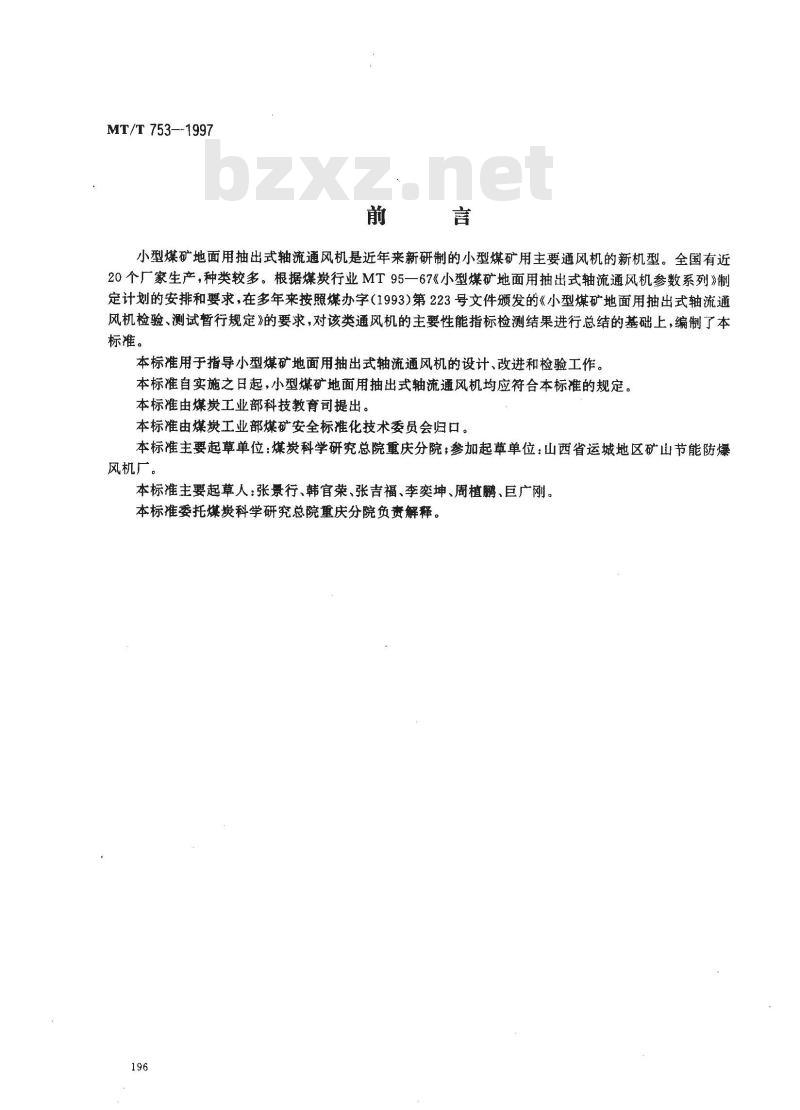

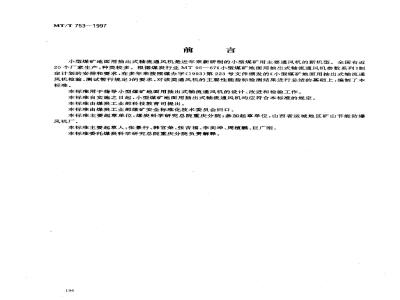

小型煤矿地面用抽出式轴流通风机是近年来新研制的小型煤矿用主要通风机的新机型。全国有近20个厂家生产，种类较多。根据煤炭行业MT95一67《小型煤矿地面用抽出式轴流通风机参数系列》制定计划的安排和要求，在多年来按照煤办字（1993)第223号文件颁发的《小型煤矿地面用抽出式轴流通风机检验、测试暂行规定》的要求，对该类通风机的主要性能指标检测结果进行总结的基础上，编制了本标准。
本标准用于指导小型煤矿地面用抽出式轴流通风机的设计、改进和检验工作。本标准自实施之日起，小型煤矿地面用抽出式轴流通风机均应符合本标准的规定。本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿安全标化技术委员会归口。本标准主要起草单位：煤炭科学研究总院重庆分院；参加起草单位：山西省运城地区矿山节能防爆风机厂。
本标推主要起草人：张景行、韩官荣、张吉福、李奕坤、周植鹏、巨广刚。本标准委托煤炭科学研究总院重庆分院负责解释。196

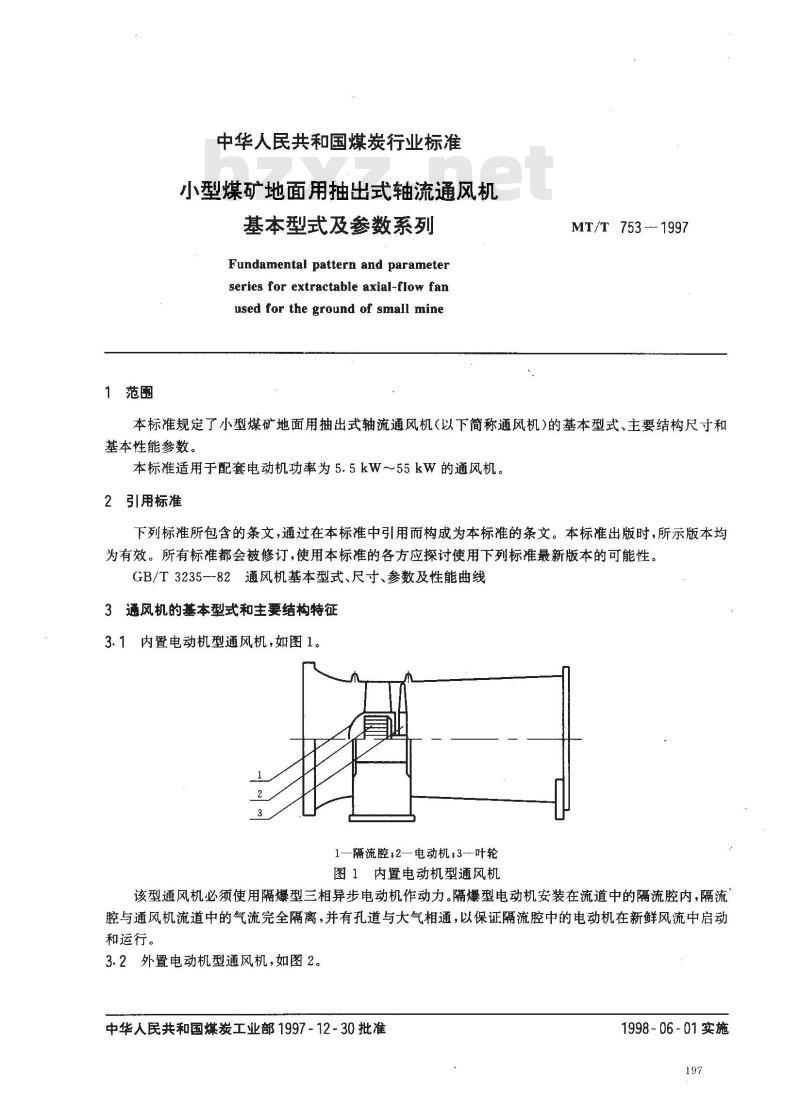

1范围
中华人民共和国煤炭行业标准
小型煤矿地面用抽出式轴流通风机基本型式及参数系列
Fundamental pattern and parameterseries for extractable axial-flow fanused for the ground of small mineMT/T7531997
本标准规定了小型煤矿地面用抽出式轴流通风机（以下简称通风机)的基本型式、主要结构尺寸和基本性能参数。
本标准适用于配套电动机功率为5.5kW～55kW的通风机。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3235--82通风机基本型式、尺寸、参数及性能曲线3通风机的基本型式和主要结构特征3.1内置电动机型通风机，如图1。1—隔流腔：2—电动机3叶轮
图1内置电动机型通风机
该型通风机必须使用隔爆型三相异步电动机作动力。隔爆型电动机安装在流道中的隔流腔内，隔流腔与通风机流道中的气流完全隔离，并有孔道与大气相通，以保证隔流腔中的电动机在新鲜风流中启动和运行。
3.2外置电动机型通风机，如图2。中华人民共和国煤炭工业部199712-30批准1998-06-01实施
MT/T753—1997

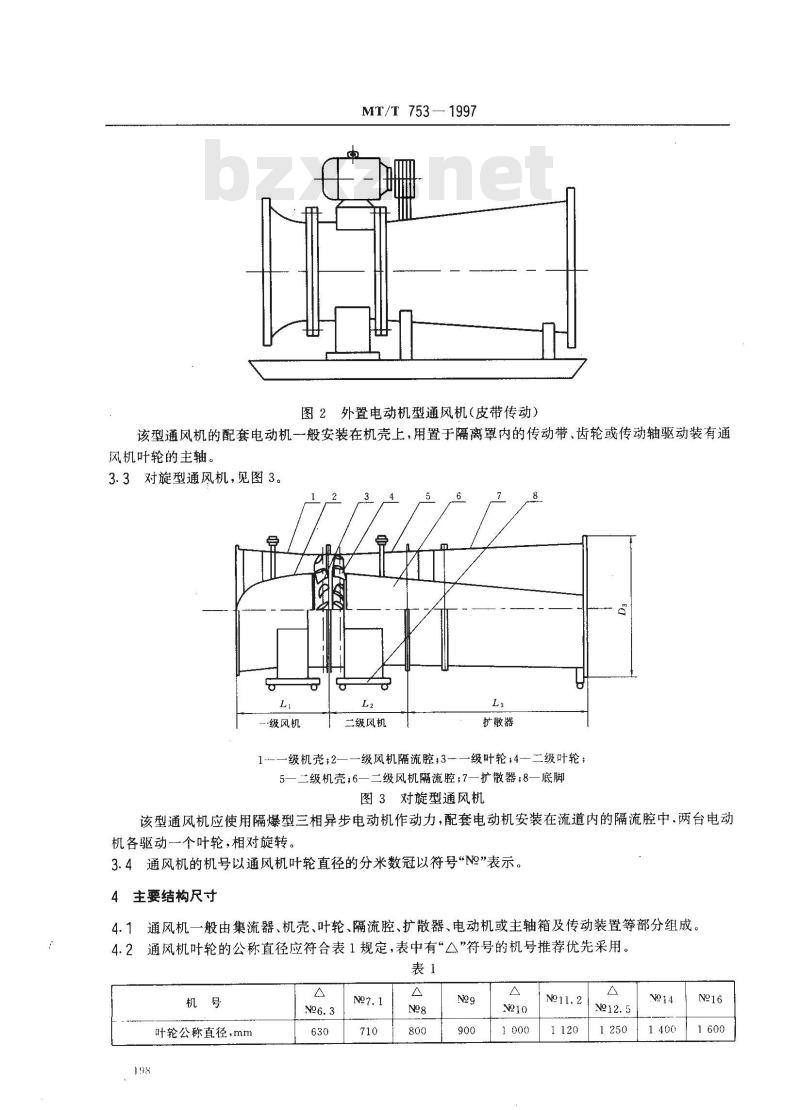

图2外置电动机型通风机（皮带传动）该型通风机的配套电动机一般安装在机壳上，用置于隔离罩内的传动带、齿轮或传动轴驱动装有通风机叶轮的主轴。
3.3对旋型通风机，见图3。
-级风机
兰级风机
扩散器
一级叶轮；4—二级叶轮；
1--—级机壳；2——级风机隔流腔3—5—二级机壳；6—二级风机隔流腔7—扩散器；8—底脚图3对旋型通风机
该型通风机应使用隔爆型三相异步电动机作动力，配套电动机安装在流道内的隔流腔中，两台电动机各驱动一个叶轮，相对旋转。3.4通风机的机号以通风机叶轮直径的分米数冠以符号“No”表示。4主要结构尺寸
4.1通风机一般由集流器、机壳、叶轮、隔流腔、扩散器、电动机或主轴箱及传动装置等部分组成。4.2通风机叶轮的公称直径应符合表1规定，表中有△”符号的机号推荐优先采用。表1
叶轮公称直径，mm
MT/T 753—1997

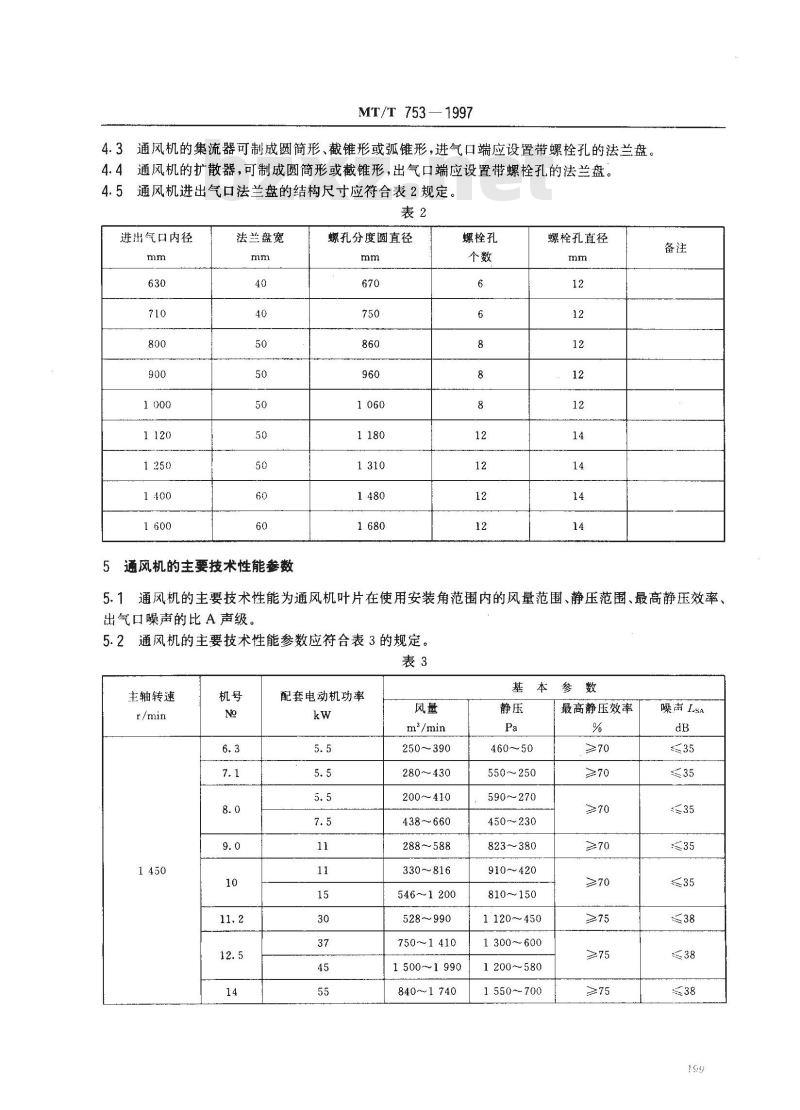

4.3通风机的集流器可制成圆简形、截锥形或弧锥形，进气口端应设置带螺栓孔的法兰盘。4.4通风机的扩散器，可制成圆筒形或截锥形，出气口端应设置带螺栓孔的法兰盘。4.5通风机进出气口法兰盘的结构尺寸应符合表2规定。表2
进出气口内径
法兰盘宽
通风机的主要技术性能参数
螺孔分度圆直径
螺栓孔
螺栓孔直径
通风机的主要技术性能为通风机叶片在使用安装角范围内的风量范围、静压范围、最高静压效率，出气口噪声的比A声级。
通风机的主要技术性能参数应符合表3的规定。5.2
主轴转速
配套电动机功率
m\/min
250~390
280~430
200~410wwW.bzxz.Net
438~660
288~588
330~816
546～1200
528~990
750～1 410
1 500~~1 990
840~1 740
460~50
550250
590～270
450~230
823～380
910420
810～150
1120~～450
1300~600
1200~580
1550～700
最高静压效率
噪声LSA
主轴转速
MT/T753—1997

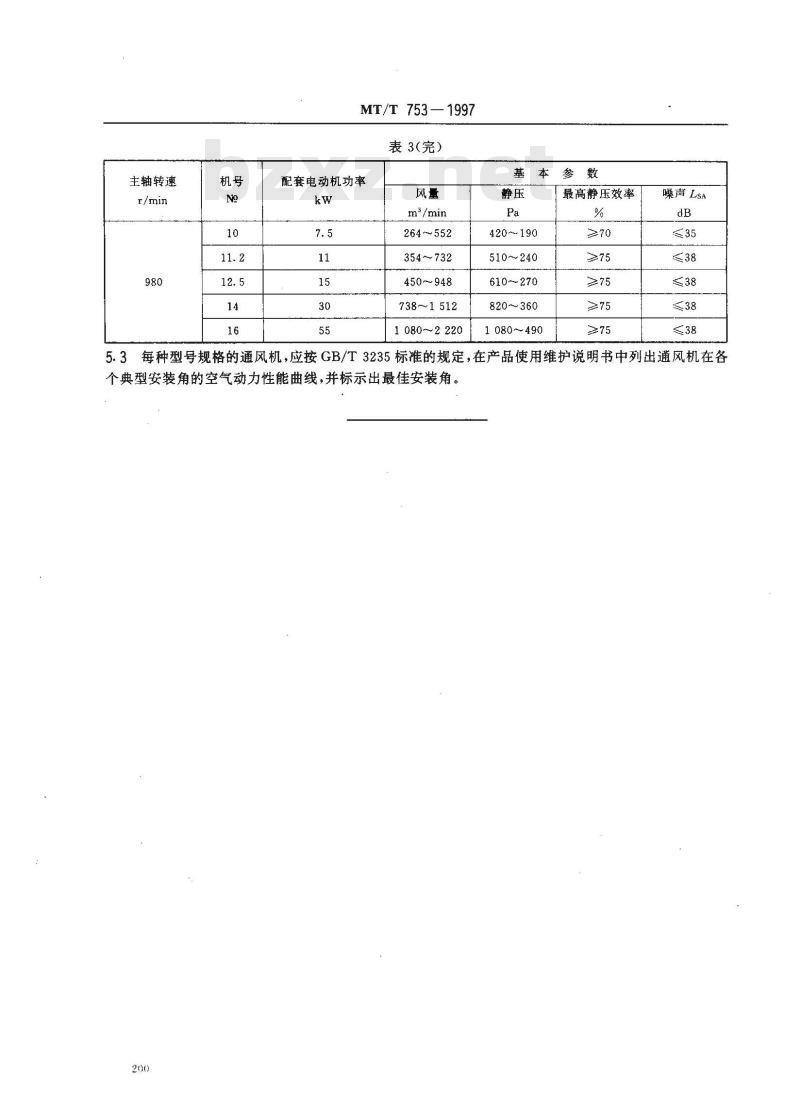

表3（完）
配套电动机功率
m'/min
264~552
354~732
450~948
738~1 512
1 080~~2 220
420～190
510~240
610-~270
820~360
1080～490
最高静压效率
噪声LsA
5.3每种型号规格的通风机，应按GB/T3235标准的规定，在产品使用维护说明书中列出通风机在各个典型安装角的空气动力性能曲线，并标示出最佳安装角。200
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
