本标准规定了煤矿用带式输送机的带宽，名义带速、托辊以及传动滚简和改向滚筒的直径、长度及其组合。本标准主要适用于煤矿用带式输送机，也适用于选煤等作业场所用带式输送机。 MT/T 414-1995 煤矿用带式输送机基本参数和尺寸 MT/T414-1995 标准下载解压密码：www.bzxz.net

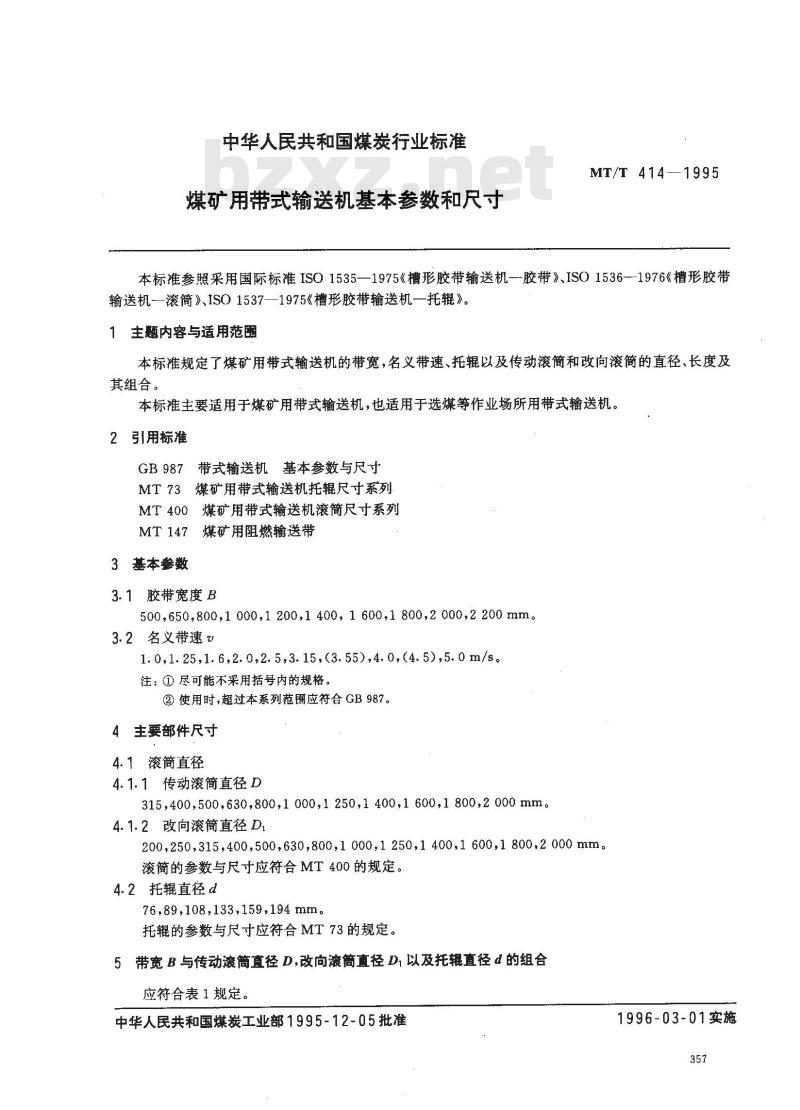

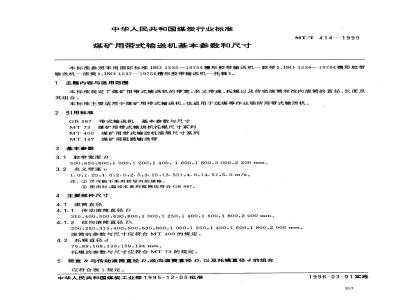

中华人民共和国煤炭行业标准
煤矿用带式输送机基本参数和尺寸MT/T 414—1995免费标准bzxz.net
本标准参照采用国际标准ISO1535—1975《槽形胶带输送机-胶带》、ISO1536-1976《槽形胶带输送机-滚筒》、ISO1537—1975《槽形胶带输送机—托辊》。1主题内容与适用范围
本标准规定了煤矿用带式输送机的带宽，名义带速、托辊以及传动滚简和改向滚简的直径、长度及其组合。
本标准主要适用于煤矿用带式输送机，也适用于选煤等作业场所用带式输送机。2引用标准
GB987带式输送机基本参数与尺寸MT73煤矿用带式输送机托辊尺寸系列MT400煤矿用带式输送机滚简尺寸系列MT147煤矿用阻燃输送带
3基本参数
3.1胶带宽度B
500,650,800,1 000,1 200,1 400, 1 600,1 800,2 000,2 200 mm。3.2名义带速
1.0,1.25,1.6,2.0,2.5,3.15,(3.55),4.0,(4.5),5.0m/s。注：①尽可能不采用括号内的规格。②使用时，超过本系列范围应符合 GB987。4主要部件尺寸
4.1滚简直径
4.1.1传动滚简直径D
315,400,500,630,800,1000,1250,1400,1600,18002000mm。4.1.2改向滚筒直径D
200,250,315,400,500,630,800,1000,12501400,1600,1800,2000mm。滚简的参数与尺寸应符合MT400的规定。4.2托辊直径d
76,89,108,133,159,194 mm.

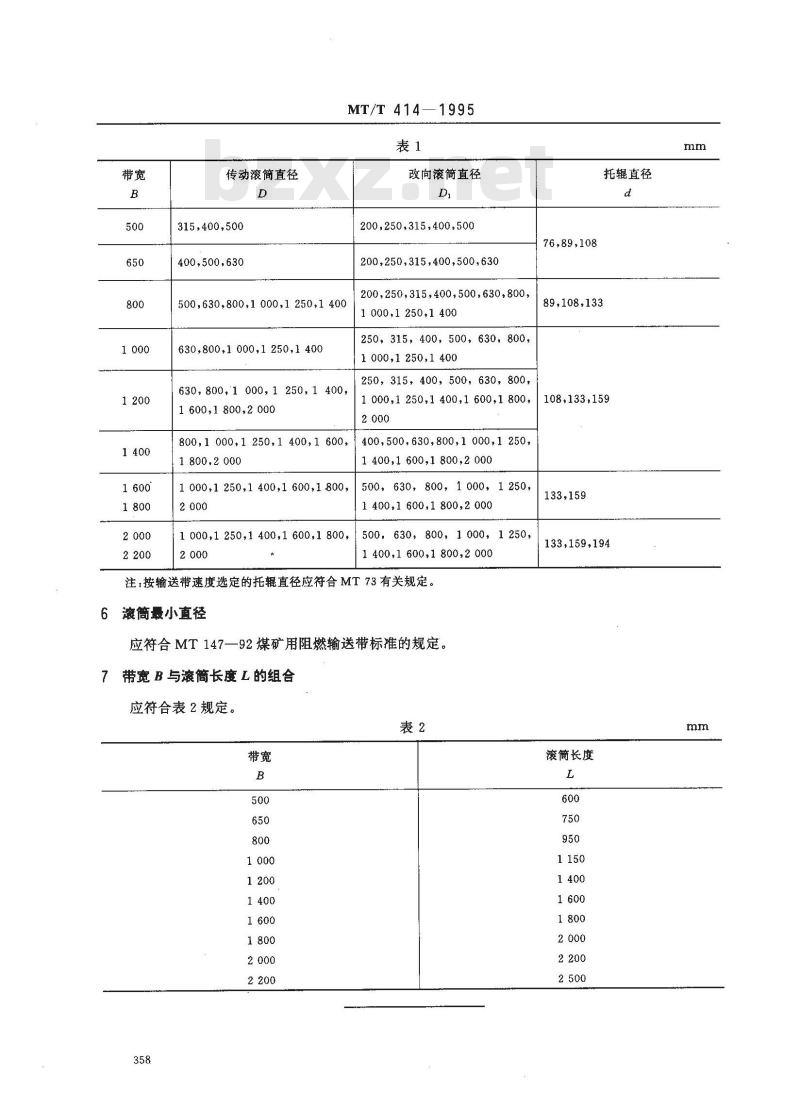

托辊的参数与尺寸应符合MT73的规定。5带宽B与传动滚筒直径D,改向滚筒直径D, 以及托辑直径d的组合应符合表1规定。
中华人民共和国煤炭工业部1995-12-05批准1996-03-01实施
传动滚简直径
315,400,500
400,500,630
MT/T 414—1995
改向滚简直径
200,250,315,400,500
200,250,315,400,500,630
500,630,800,1 000,1 250,1 400630,800,1000,1250,1400
630,800,1 000,1 250,1 400,
1600,1800,2000
800,1000,1250,1400,1600，
1800.2000
1 000,1 250,1 400,1 600,1 800,2.000
1000,1250,1400,1600,1800,
200,250,315,400,500,630,800，1 000,1 250,1 400
250,315,400,500,630,800,
1000,1250,1400
250,315，400,500,630,800,
1 000,1 250,1 400,1 600,1 800,2.000
400,500,630,800,1000,1250，
1 400,1 600,1 800,2 000
500,630,800,1000,1250,
1 400,1 600,1800,2 000
500，630，800，1000，1250，
1400,1 600,1800,2000
注：按输送带速度选定的托辗直径应符合MT73有关规定。滚简最小直径
应符合MT147—92煤矿用阻燃输送带标准的规定。带宽B与滚筒长度L的组合
应符合表2规定。
76,89,108
托辊直径
89,108,133
108,133,159
133,159
133,159,194
滚简长度

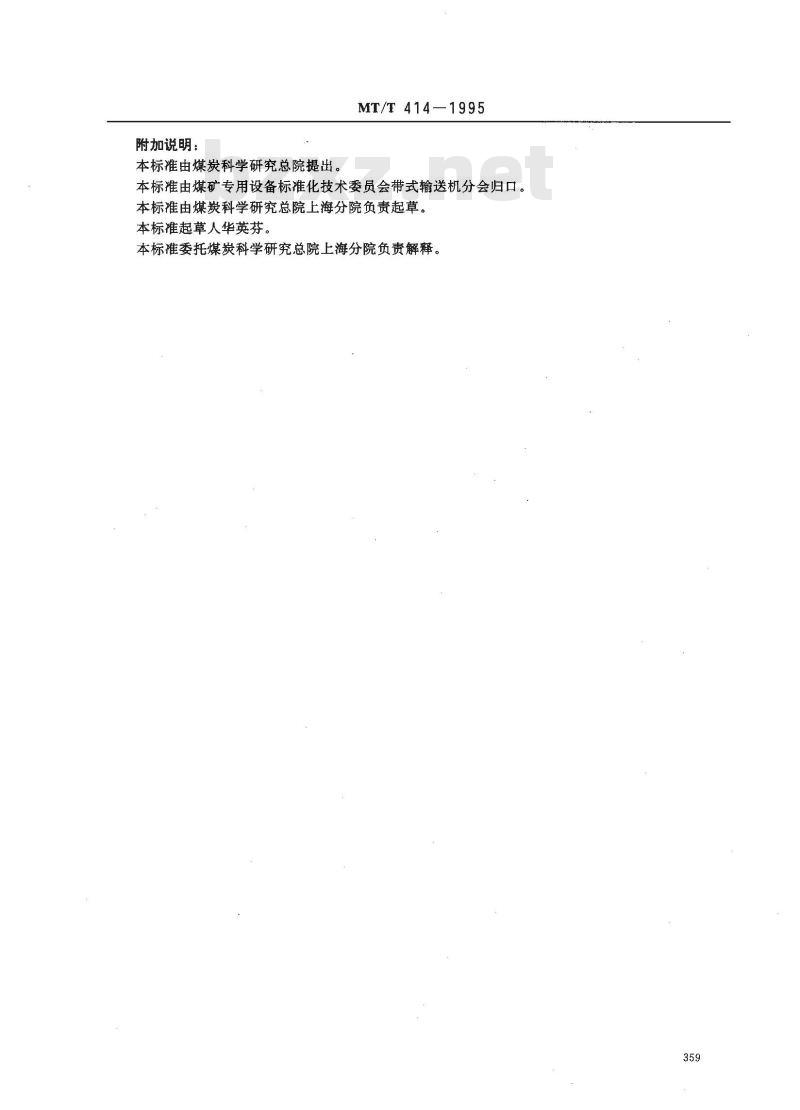

附加说明：
本标准由煤炭科学研究总院提出。MT/T414—1995
本标准由煤矿专用设备标准化技术委员会带式输送机分会归口。本标准由煤炭科学研究总院上海分院负责起草。本标准起草人华英芬。
本标准委托煤炭科学研究总院上海分院负责解释359
