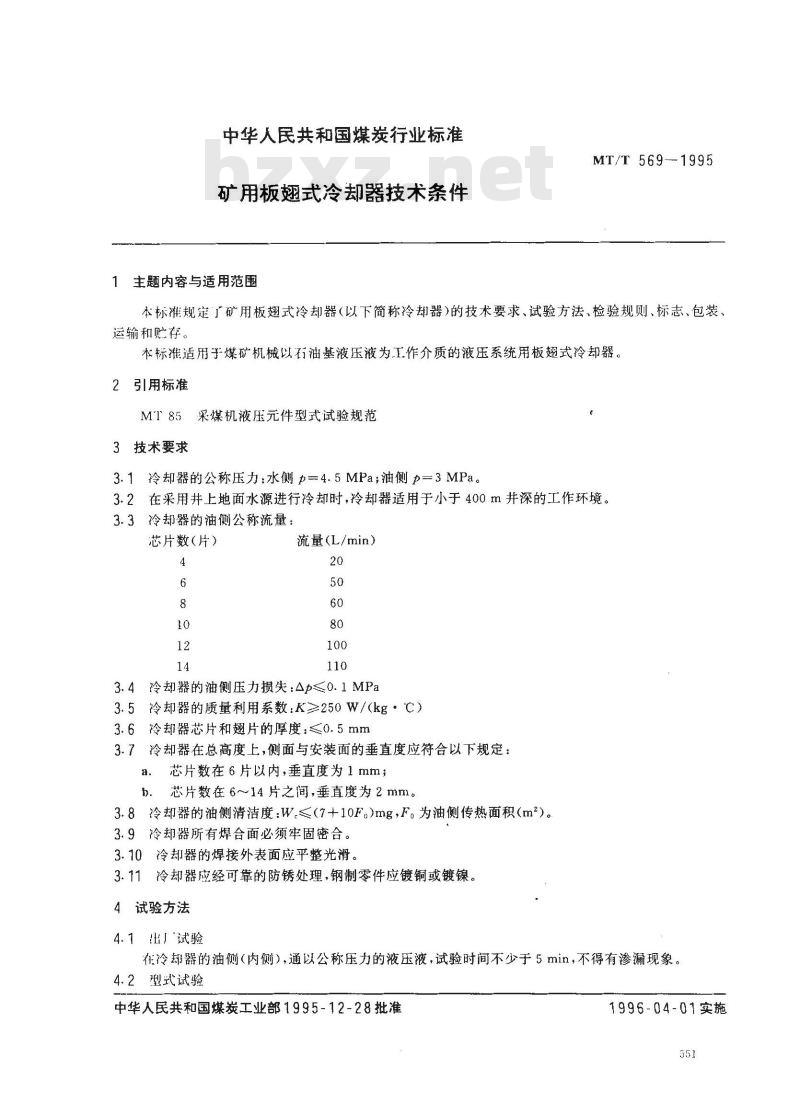

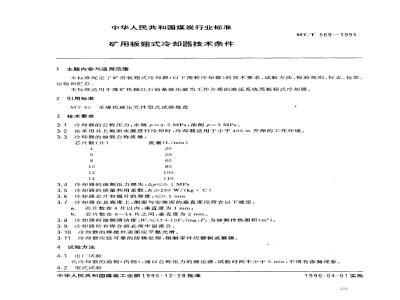

中华人民共和国煤炭行业标准
矿用板翅式冷却器技术条件
1主题内容与适用范围
MT/T 569---1995
本标准规定广矿用板翅式冷却器（以下简称冷却器)的技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于煤矿机械以石油基液压液为工作介质的液压系统用板翅式冷却器。2引用标准
MT85采煤机液压元件型式试验规范3技术要求
3.1冷却器的公称压力：水侧p=4.5MPa；油侧p=3MPa。3.2在采用井上地面水源进行冷却时，冷却器适用于小于400m井深的工作环境。3.3冷却器的油侧公称流量：
芯片数（片）
流量(L/min）
3.4冷却器的油侧压力损失：△p≤0.1MPa3.5冷却器的质量利用系数：K≥250W/(kg·℃）3.6冷却器芯片和翅片的厚度：≤0.5mm3.7冷却器在总高度上，侧面与安装面的垂直度应符合以下规定：a．芯片数在6片以内，垂直度为1mm；b.芯片数在6~14片之间，垂直度为2mm。3.8冷却器的油侧清洁度：W.≤（7+10F。)mg，F。为油侧传热面积（m）。3.9冷却器所有焊合面必须牢固密合。3.10冷却器的焊接外表面应平整光滑。3.11冷却器应经可靠的防锈处理，钢制零件应镀铜或镀镍。4试验方法
4．1出『试验
在冷都器的油侧（内侧），通以公称压力的液压液，试验时间不少于5min，不得有渗漏现象。4.2型式试验此内容来自标准下载网
中华人民共和国煤炭工业部1995-12-28批准1996-04-01实施

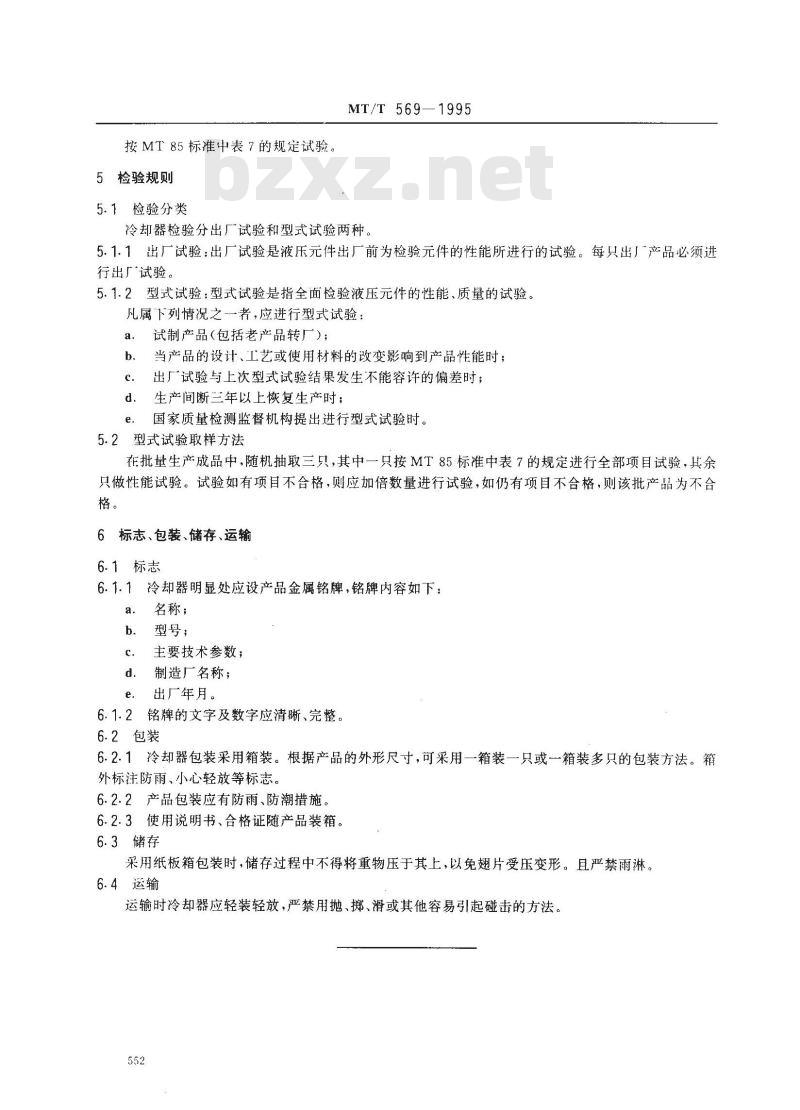

按MT85标准中表7的规定试验。
5检验规则
5.1检验分类
MT/T 569—1995
冷却器检验分出厂试验和型式试验两种。5.1.1出厂试验：出厂试验是液压元件出厂前为检验元件的性能所进行的试验。每只出厂产品必须进行出厂试验。
5.1.2型式试验：型式试验是指全面检验液压元件的性能、质量的试验。凡属下列情况之-者，应进行型式试验：试制产品（包括老产品转厂）；a.
当产品的设计、工艺或使用材料的改变影响到产品性能时；b.
出厂试验与上次型式试验结果发生不能容许的偏差时；c.
d、生产间断三年以上恢复生产时；国家质量检测监督机构提出进行型式试验时。e.
5.2型式试验取样方法
在批量生产成品中，随机抽取三只，其中一只按MT85标准中表7的规定进行全部项目试验，其余只做性能试验。试验如有项目不合格，则应加倍数量进行试验，如仍有项目不合格，则该批产品为不合格。
标志、包装、储存、运输
6.1标志
冷却器明显处应设产品金属铭牌，铭牌内容如下：6.1.1
名称；
型号：
主要技术参数；
制造厂名称；
出厂年月。
6.1.2铭牌的文字及数字应清晰、完整6.2包装
6.2.1冷却器包装采用箱装。根据产品的外形尺寸，可采用一箱装一只或一箱装多只的包装方法。箱外标注防雨、小心轻放等标志。6.2.2产品包装应有防雨、防潮措施。6.2.3使用说明书、合格证随产品装箱。6.3储存
采用纸板箱包装时，储存过程中不得将重物压于其上，以免翅片受压变形。且严禁雨淋。6.4运输
运输时冷却器应轻装轻放，严禁用抛、掷、滑或其他容易引起碰击的方法。552

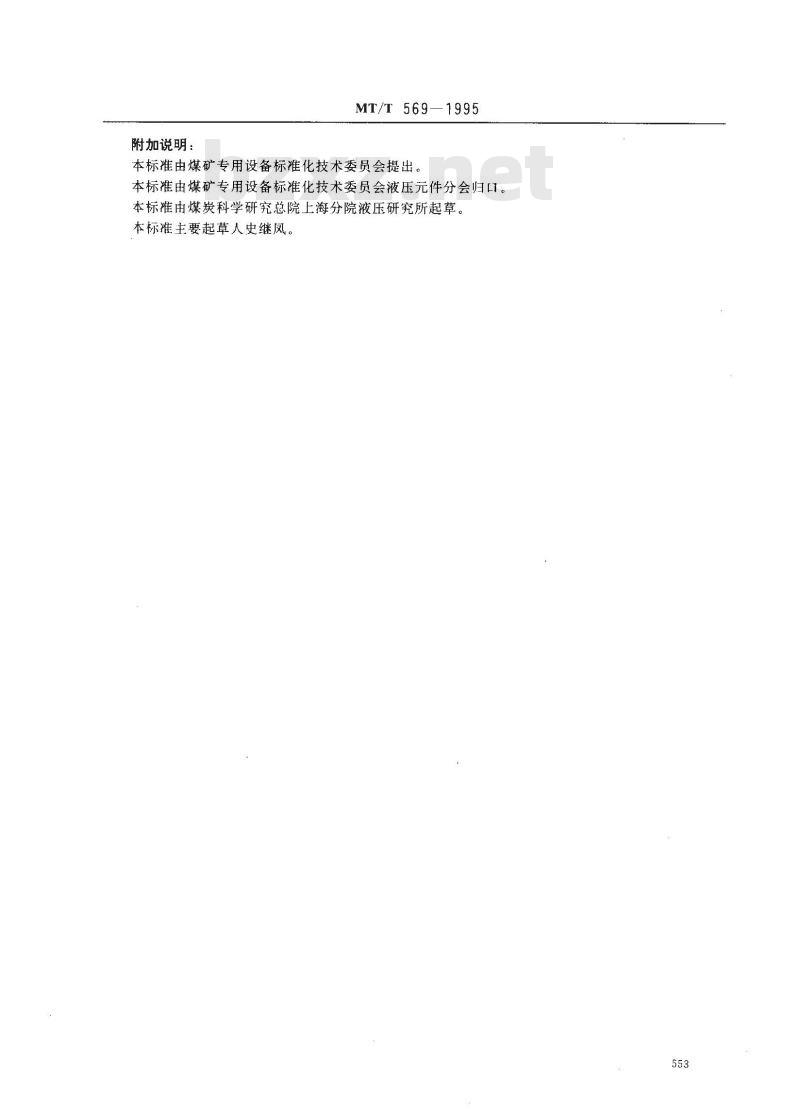

附加说明：
MT/T569
9—1995
本标准由煤矿专用设备标准化技术委员会提出。本标准由煤矿专用设备标准化技术委员会液压元件分会归口。本标准由煤炭科学研究总院上海分院液压研究所起草。本标准主要起草人史继凤。
