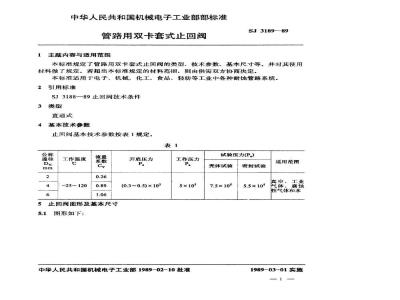

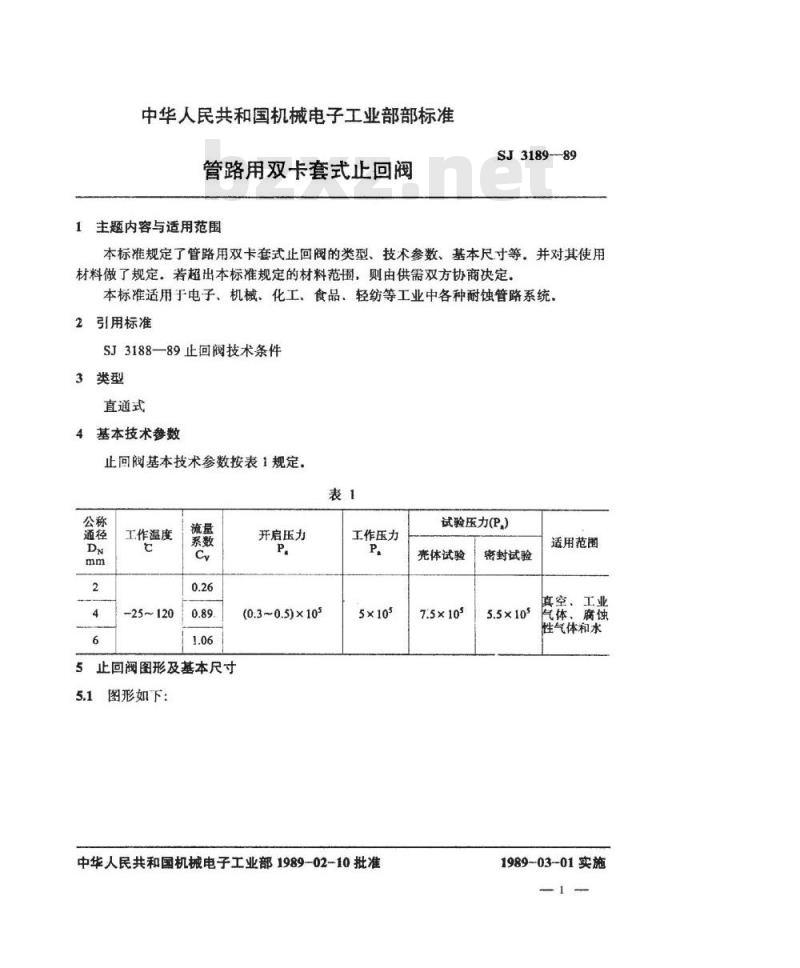

中华人民共和国机械电子工业部部标准管路用双卡套式止回阀
主题内容与适用范围
SJ3189-89
本标准规定了管路用双卡套式止回阀的类型、技术参数、基本尺寸等。并对其使用材料做了规定。若超出本标准规定的材料范围，则由供需双方协商决定。本标准适用于电子、机械、化工、食品、轻纺等工业中各种耐蚀管路系统。2引用标准
SJ3188—89止回阀技术条件
3类型
直通式
4基本技术参数
止回阀基本技术参数按表1规定，表1
工作温度
-25~120
止回阀图形及基本尺寸
图形如下：
开启压力
(0.3~0.5)×105
工作压力
5×105
中华人民共和国机械电子工业部1989-02-10批准试验压力(P,)
光体试验
密封试验
适用范围
填空、工业
气体、腐蚀
性气体和水
1989-03-01实施
5.2基本尺寸按表2规定
公称通径
5.3标记示例
SJ3189—89
公称通径D~为6mm直通式双卡套式止回阅直通式双卡套式止回阀6
SJ3189—89.
6止回阀主要零件材料按表3规定表3
零件名称
不锈钢
聚四氯乙烯
扳手尺寸
M12×1.25
00Cr17Ni14M02
SFBN-1(推压棒）

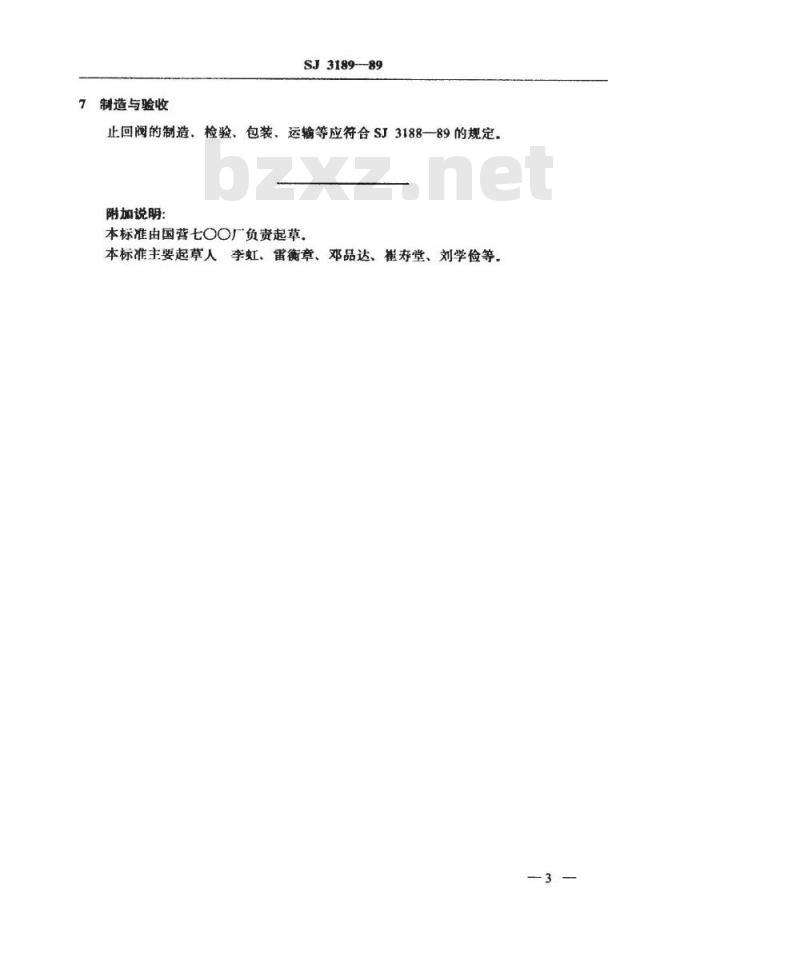

7制造与验收
SJ3189---89
止回阀的制造、检验、包装、运输等应符合SJ3188—89的规定。附加说明：
本标准由国营七厂负资起草。Www.bzxZ.net
本标准主要起草人李虹、雷衡章、邓品达、崔寿堂、刘学俭等。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
