中华人民共和国机械电子工业部部标准球阀技术条件
1主题内容与适用范围
SJ3190—89
本标准规定了球阅的技术要求、试验方法、检验规则及包装、运输等要求本标准适用于公称压力P<1×10°Pa，公称通径D<6mm，洁净管路用不锈钢制球阀。
2引用标准
SJ3191-89
管路用双卡套式球阀
3技术要求
3.1基本巢求
洁净厂房设计规范
设计文件的管理制度文字和表格内容设计文件的编写方法。球阀应符合本技术条件要求，并按规定程序批准的图样和有关工艺文件制造。3.2技术指标
公称通径Dz为2、4、6mm，
公称压力P<10×10°Pa?ml/s（~10kgf/Cm）泄漏量不大于1×10-3Paml/s(~1×10-atm·cc/s)流量系数Cy:D=2mm
D~=6mm
启闭性能空载转动阀门手柄，启闭5～10次灵活无卡阻，启闭次数（寿命）：2000次
适用于真空、工业气体及一般腐蚀性气体等，适川温度-25～120℃，
3.3工艺要求
3.3.1零件装配前，清除毛刺，尖角（除图纸要求保留外）去油、清洗、清洗后的零件表面无油、无锈、无尘埃、无划伤。3.3.2装配环境空气洁净度应按GBJ73有关规定。装配间空气洁净度为10000级，装配台处洁净度为1000级。
4试验方法
中华人民共和国机械电子工业部1989-02-10批准1989-03-01实施Www.bzxZ.net
4.1般要求
SJ3190—90

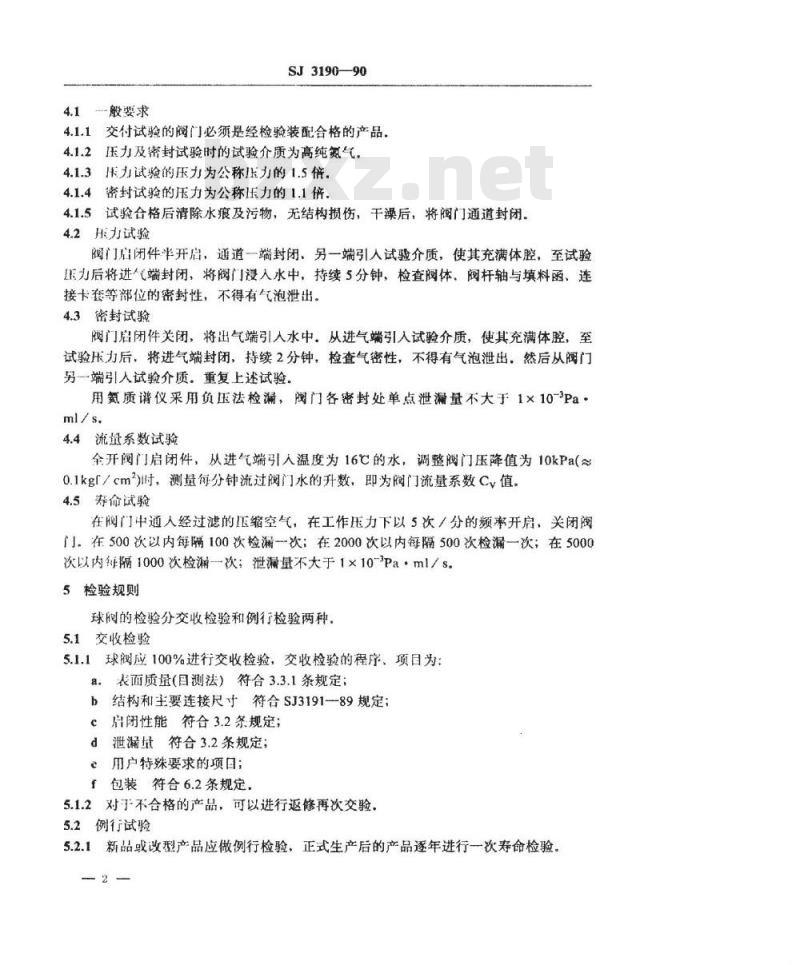

4.1.1交付试验的阀门必须是经检验装配合格的产品.4.1.2压力及密封试验时的试验介质为高纯氮气4.1.3质力试验的压力为公称压力的1.5倍。4.1.4密封试验的压力为公称压力的1.1倍。4.1.5试验合格后清除水痕及污物，无结构损伤，干澡后，将阀门通道封闭。4.2乐力试验
闽门启闭件半开启，通道一端封闭，另一端引人试验介质，使其充满体腔，至试验压力后将进端封闭，将阀门浸入水中，持续5分钟，检查阀体、阀杆轴与填料函、连接卡套等部位的密封性，不得有气泡泄出。4.3密封试验
阀门启闭件关闭，将出气端引人水中。从进气端引人试验介质，使其充满体腔，至试验压力后，将进气端封闭，持续2分钟，检查气密性，不得有气泡泄出，然后从阀门另一端引人试验介质，重复上述试验。用氮质谱仪采用负压法检漏，阀门各密封处单点泄漏量不大于1×10-\Paml/s.
4.4流量系数试验
全开阀门启闭件，从进气端引人温度为16℃的水，调整阀门压降值为10kPa（0.1kgr/cm\)时，测量每分钟流过阀门水的升数，即为阀门流量系数Cv值。4.5寿命试验
在阅门中通人经过滤的压缩空气，在工作压力下以5次／分的频率开启，关闭阀门，在500次以内每隔100次检漏一次；在2000次以内每隔500次检漏一次；在5000次以内每隔1000次检漏一次：泄漏量不大于1×10-\Pa·ml/s.5检验规则
球阀的检验分交收检验和例行检验两种。5.1交收检验
5.1.1球阀应100%进行交收检验，交收检验的程序、项目为：a.表面质量（目测法）符合3.3.1条规定：b结构和主要连接尺寸符合SJ3191-89规定：启闭性能符合3.2条规定；
泄漏量符合3.2条规定；
用户特殊要求的项口；
包装符合6.2条规定。
5.1.2对于不合格的产品，可以进行返修再次交验，5.2例行试验
5.2.1新品或改型产品应做例行检验，正式生产后的产品逐年进行一次寿命检验。2
SJ3190--90
经过例行检验的产品不得作为成品交货，5.2.2抽样：从交收检验合格的产品中，随机抽取3个样品进行检验，5.2.3例行检验项目为：
&交收检验的全部项目；
b流量系数Cv符合3.2条规定；
启闭次数（寿命）：符合3.2条规定5.2.合格：所抽样品全部全格，判例行检验合格，5.2.5不合格：所抽样品有-，个不合格，判例行检验不合格。此时，应从生产中找出产生问题的原因，并采取措施加以改进直至合格。5.3订货单位有权按本技术条件对交货产品进行抽检，6标志、包装、运输、贮存
6.1阀门应有下列标志
阀门名称；
h公称通径；
6公称压力；
制造厂名及出厂日期。
6.2在运输保管中球阀应处于全开位置，通道两端封闭6.3产品应单个包装，内包装用聚乙烯薄膜袋封装，外包装为纸盒或制小盒：内外包装之间应有填充料，包装盒内应放装箱单，其上标明生产厂名称及包装日期；
b产品名称、型号和规格；
产品数量及净重；
所附文件的名称及份数；
c本标准代号；
质量检验部门签案。
6.4包装箱外表函应有以下标志：8产品名称、数量及规定的标志；b生产厂名称或商标；
c生产日期和生产批号。
6.5单个或每批合格产品应附有产品合格证和使用说明书等。6.5.1产品合格证一般应包括以下内容a生产厂名称；
b产品名称、型号及规格；
C公称压力、公称通径、适用介质；d生产日期和生产批号：
质量检查部门签章。
SJ319090

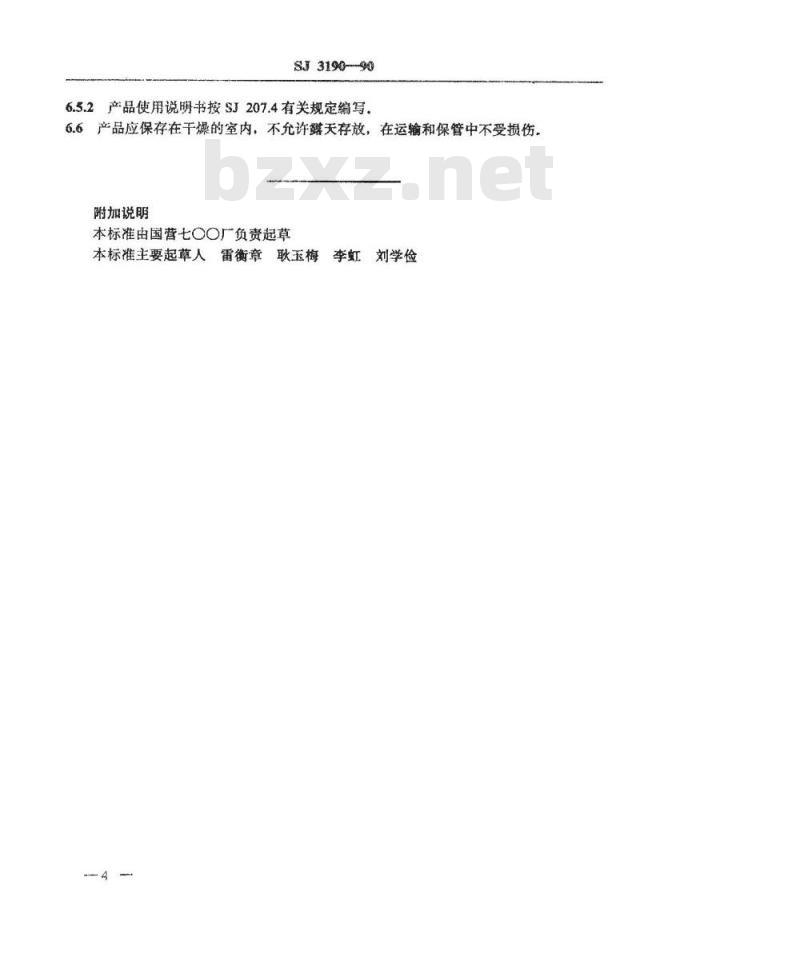

6.5.2产品使用说明书按SJ207.4有关规定编写。6.6产品应保存在干燥的室内，不允许懿天存放，在运输和保管中不受损伤。附加说明
本标准由国营七OO厂负责起草
本标准主要起草人雷衡章
李虹刘学俭
上联宝梅
