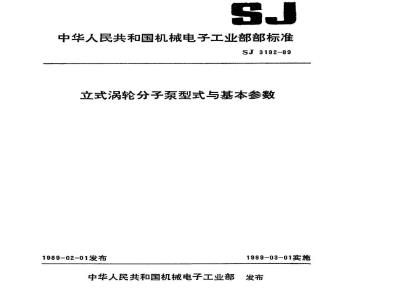

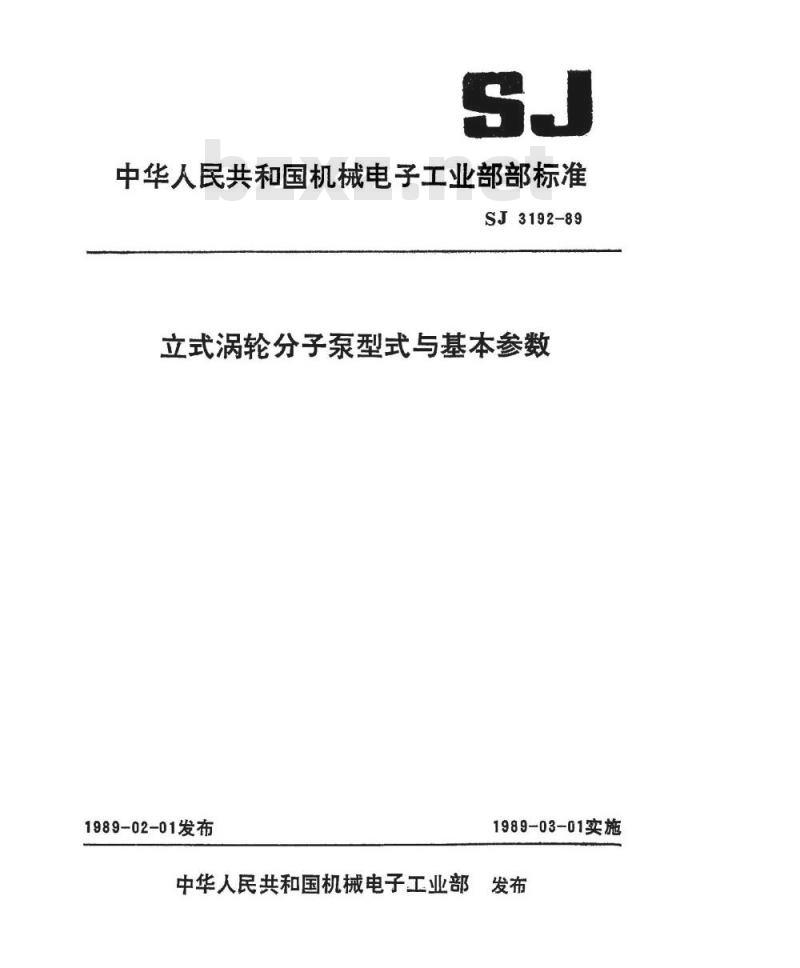

SJ 3192-1989立式涡轮分子泵型式与基本参数

中华人民共和国机械电子工业部部标准SJ3192-89
立式涡轮分子泵型式与基本参数1989-02-01发布
1989-03-01实施
中华人民共和国机械电子工业部发布
中华人民共和国机械电子工业部部标准立式涡轮分子泵型式与基本参数主题内容与适用范围
SJ3192—89
本标准规定了立式涡轮分子泵的结构型式、型号命名与基本参数。本标准适用于具有变频电源的立式涡轮分子泵（以下简称泵）。2结构型式
2.1泵为立式结构，主要由主机和电源构成。2.2主机由泵体、涡轮组件、电机、润滑系统和烘烤装置等组成。2.3电源分成以下三种类型：
a。电子模拟式自动变频电源
b.微机程控式自动变频电源，
c.电机变频式电源。
3泵的型号
辅助代号
基本代号
3，1基本代号：规定用分子泵的“分”字汉语拼音第一个字母“F”表示。3.2辅助代号：用泵的进气口通径和泵的体积流率表示，其分子为泵的进气口通径分母为泵的体积流率。
3.3示例
F-100/220表示进气口通径为100mm，体积流率为220L/S的立式涡轮分子泵。基本参数

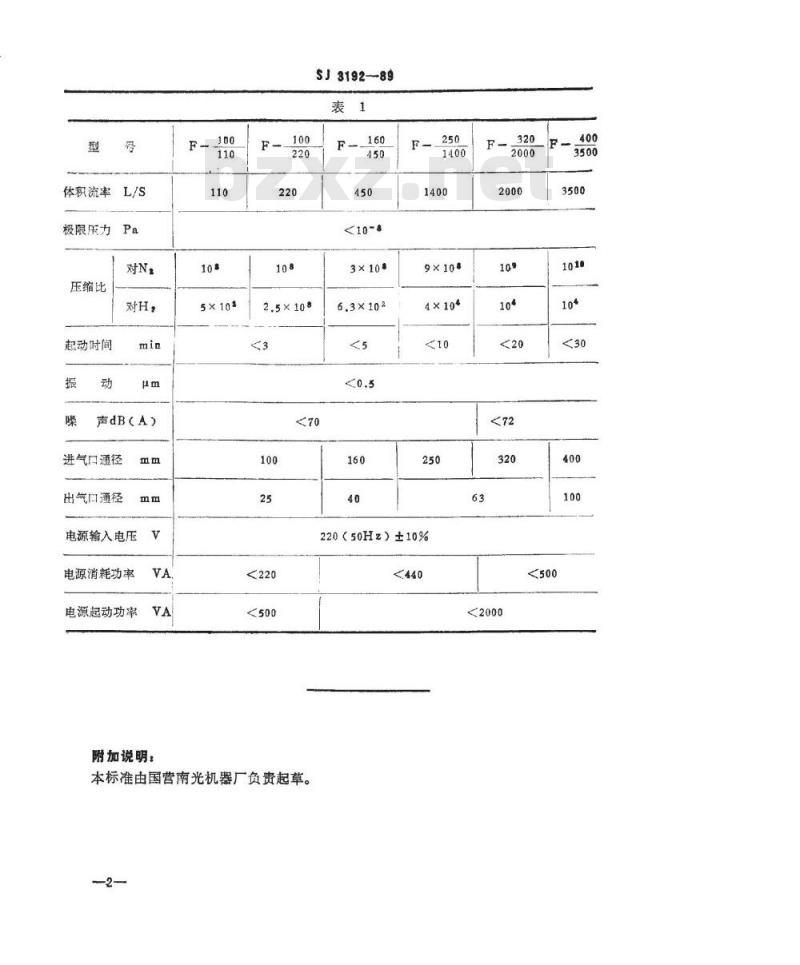

泵的基本参数见表1。
中华人民共和国机械电子工业部1989-02-01批准1989-03-01实施
体积流率
极限压力
压缩比
起动时间
对N，
对H，
声dB(A)
进气口通径
出气口通径
电源输入电压
电源消耗功率
电源起动功率
附加说明：
5×101
SJ3192-89
本标准由国营南光机器厂负责起草。2—
9×108
4×10*
220（50Hz）±10%
