SJ 3199-1989 真空硅铝合金中锌、铅的测定方法 原子吸收分光光度法 SJ3199-1989 标准下载解压密码：www.bzxz.net

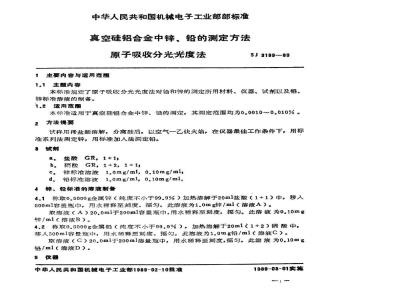

中华人民共和国机械电子工业部部标准真空硅铝合金中锌、铅的测定方法原子吸收分光光度法www.bzxz.net
1主要内容与适用范围
1.1主题内容
SJ3199--89
本标准规定了原子吸收分光光度法对铅和锌的测定所用材料、仪器、试剂以及铅、锌标准溶液的制备。
1.2适用范围
本标准适用于真空硅铝合金中锌、铅的测定，其测定范围均为0.0010～0.010%。2方法提要
试样用稀盐酸溶解，分离硅后，以空气一乙炔火焰，在仪器最佳工作条件下，用标准系列法测定锌，用标准加入法测定铅。3试剂
a。盐酸 GR，1+1
b，硝酸GR，1+2，1+1，
锌标准溶液1.0mg/ml，0.10mg/mlc
d.铅标准溶液1.0mg/ml，0.10mg/ml，4锌、铅标准的溶液制备
4.1称取0.5000g金属锌（纯度不小于99.9%）加热溶解于20m1盐酸（1+1）中，移入500ml容量瓶中，用水稀释至刻度、摇匀。此溶液为1.0mg锌/ml（溶液A）。取溶液（A）20.0ml于200m1容量瓶中，用水稀释至刻度，摇匀。此溶液为0.10mg锌/ml（溶液B）。
4.2称取0.5000g金属铅（纯度不小于99.9%），加热溶解于20m1（1+2）硝酸中，移人500ml容量瓶中，用水稀释至刻度、摇匀。此溶液为1.0mg铅/m1（溶液C）。取溶液（C）20.0ml于200ml溶量瓶中，用水稀释至刻度，摇匀。此溶液为0.10mg铅/ml（溶液D）。
5仗器
中华人民共和国机械电子工业部1989-02-10批准1989-03-01实施
SJ3199-89
WFX-IE型
a。原子吸收分光光度仪
b、锌、铅空心阴极灯。
6分析步骤
称取0.5g试样于150m1降杯中，加入10ml盘酸，加热溶解，滴加5m1硝酸、煮沸，除去氮化物，将溶液蒸至近干，加水约10ml，加热溶解，移入50ml容量中，用水稀释至刻度，干过滤然后进行原于吸收测锋。于样品中，各加人0，15～1.50mg的，按下表的仪器最佳工作条件进行测定。表
测定元素
吸收线波长
获能通带宽度
7工作曲线的绘制
7.1测定锌
灯电滨
燃光器高度
乙快流量
空气汽品
与样只溶解的同时，在5个150m1烧杯中，加入与样品同量的盐酸和硝酸，分别加人0.0、25.0、50.0、75,0、100.0μg的锌标准溶液（溶液B）加热蒸至近于，移入50m1容最瓶中，用水稀释至刘度、摇勾、于过滤，按上述条件，以吸光度对锌浓度绘制工作曲线。
7.2测定铅
在5个150m1烧杯中，各称入0.5000g样品，加人与样品同量的盐酸和硝酸，分别加人0.0、150.0、200.0、250.0、300.0μg的铅标准溶液（溶液D），加热溶解，蒸至近干，移人50m1容量瓶中，用水稀释至刻度、摇匀、干过滤，按上述条件，以吸光度对铅浓度绘制标准曲线。
8分析结果的计算
-×100%
式中：A-测得试样含锌（铅）量（μg）G试样重量（g）。
注：从工作曲线中查出其吸收值对应的总铅量，扣除其加入铅量，即为试样的含铅累。9方法糖度
Z..±5.0×10-
附加说明，
SJ3199--89
Pet±8.0×10*
本标准由机械电于工业部电子标准化研究所提出。本标准由七四四厂负责起草。
本标准主要起草人：戴幼云。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
