本标准规定了高纯石英砂的性质、用途、技术条件。检验规则，检验方法及包装、标志、运输、贮存。本标准适用于等电子工业用高纯石英砂。 SJ 3228.1-1989 电子工业用高纯石英砂技术条件 SJ3228.1-1989 标准下载解压密码：www.bzxz.net
本标准规定了高纯石英砂的性质、用途、技术条件。检验规则，检验方法及包装、标志、运输、贮存。 本标准适用于等电子工业用高纯石英砂。

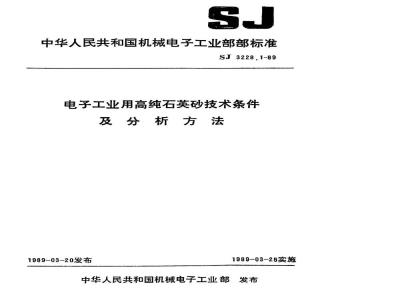

中华人民共和国机械电子工业部部标准SJ3228.1-89
电子工业用高纯石英砂技术条件及分析方法
1989-03-20发布
1989-03-25实施
中华人民共和国机械电子工业部发布中华人民共和国机械电子工业部部标准电子工业用高纯石英砂技术条件1主题内容与适用范照
1.1主题内容
SJ3228.1-89
本标准规定了高纯石英砂的性质、用途、技术条件。检验规则，检验方法及包装、标志、运输、贮存。
1.2'适用范围
本标准适用于电子工业用高纯石英砂。2引用标准
SJ3228.3—89
SJ3228.4—89
SJ3228.5-89
SJ3228.6-—89
2.5SJ3228.10—89
6SI3228.9-89
性质和用途
高纯石英砂灼烧失量的分析。
高纯石英砂中二氧化硅的测定。高纯石英砂中铁的测定。
高纯石英中铜的测定。
高纯石英砂中铅的测定。
高纯石英砂中氟的测定。
高纯石英砂系白色颗粒状粉末，主要用于制造电子工业用硅酸钾溶液的原料及有关光学玻璃产品的原料。
4技术要求
4.1高纯石英砂的外观，应为白色和无可见的机械杂质。4.2高纯石英砂的纯度，二氧化硅的含量一级不得少于99.95%，二级不得少于99.90%。
4.3一、二级高纯石英砂中杂质最高含量如表1所示。中华人民共和机械电子工业部1989-03-20批准1989-03-25实施
杂质、最大（%）
灼烧失重
(Cu）
SJ 8228.1-89
4.4高纯石英砂的粒度应为40--150目，其中40目以上应不大于3%，150目以下应不大于7%。
5检验规则
5.1生产单位的质最检验部门应对高纯石英砂进行检验，保证每批产品均符合技术要求。并附有化验单及质量证明书。证明书上应注明生产单位、产品名称、批号、批量、生产日期、本标准号。
5.2使用单位应按照本标准规定的技术条件、检验规则和试验方法对每批石英砂进行检验。
5.3检验结果中有某项指标不符合技术条件，则应按批量的10%（批量大于5t时，按不少于6%计）重新取样（取每包中间部位，样品250g，共取6包混合后，以四分法取类）进行复验，若复验结果该项指标仍不符合技术条件，则该批高纯石英砂为不合格。
6检验方法
6.1二氧化硅的测定应按SJ3228.4—89进行。6.2铁的测定应按SJ3228.5—89进行。6.3铜的测定应按SJ3228.6--89进行。6.4铅的测定应按SJ3228.10-89进行。6.5氯根的测定应按SJ3228.9—89进行。灼烧失量的测定应按SJ3228.3—89进行。6.6
7标志、包装、运输、贮存
7.1高纯石英砂的批一般不少于3t。并用一层编织袋及二层塑料袋密闭包装，每袋2—
SJ 3228.1—89
装40kg。也可根据用户要求改用其他包装。每个包装内均应附有产品合格证。其上注明：7.2
生产单位名称，
b。产品名称，
c。批号（级别），
d。净重，
e。制造日期，
f。检验员。www.bzxz.net
7.3运输过程中，包装袋不应破损，运输工具应保持紧洁、并注意防潮、防水及防污染等。
7.4·高纯石英砂应在通风于燥及清洁处保存。附加说明：
本标准由机械电子工业部电子标准化研究所提出。本标准由机械电子工业部电子标准化研究所、江苏新沂阿湖石粉厂、湖北广水石英粉厂负贵起草。
本标准主要起草人：刘承钧、沈学滨、盛建国。-
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
