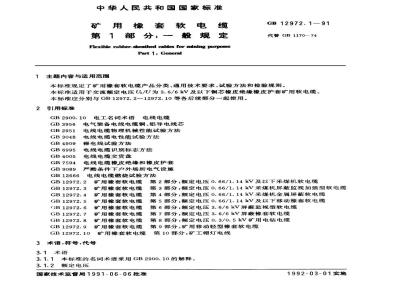

中华人民共和国国家标准
矿用橡套软电缆
第1部分：一般规定
Flexible rubber-sheathed cables for mining purposesPart 1: General
1主题内容与适用范围
GB12972.1—91
代替GB1170-74
本标准规定了矿用橡套软电缆产品分类、通用技术要求、试验方法和检验规则。本标准适用于交流额定电压U./U为3.6/6kV及以下铜芯橡皮绝缘橡皮护套矿用软电缆。本标准应分别与GB12972.2～12972.10等各后续部分一起使用。2引用标准
GB2900.10电工名词术语电线电缆GB3956电气装备电线电缆铜、铝导电线芯GB2951
电线电缆物理机械性能试验方法电线电缆电性能试验方法
GB3048
GB4909
裸电线试验方法
GB6995
电线电缆识别标志方法
GB4005
电线电缆交货盘
GB7594
GB9089
电线电缆橡皮绝缘和橡皮护套
严酷条件下户外场所电气设施
电线电缆燃烧试验方法
GB12666
GB12972.2
GB12972.3
GB12972.4
第2部分：额定电压0.66/1.14kV及以下采煤机软电缆矿用橡套软电缆
矿用橡套软电缆
矿用橡套软电缆
GB12972.5
矿用橡套软电缆
GB12972.7
GB12972.8
GB12972.9
矿用橡套软电缆
矿用橡套软电缆
矿用橡套软电缆
矿用橡套软电缆
第3部分：额定电压0.66/1.14kV采煤机屏蔽监视加强型软电缆第4部分：额定电压0.66/1.14kV采煤机金属屏蔽软电缆第5部分：额定电压0.66/1.14kV及以下移动橡套软电缆第6部分：额定电压3.6/6kV屏蔽监视型软电缆第7部分：额定电压3.6/6kV屏蔽橡套软电缆第8部分：额定电压0.3/0.5kV矿用电钻电缆第9部分：矿用移动轻型橡套软电缆第10部分：矿工帽灯电线
矿用橡套软电缆
GB12972.10
3术语，符号，代号
3.1术语
3.1.1本标准的名词术语采用GB2900.10的解释。3.1.2额定电压
国家技术监督局1991-06-06批准1992-03-01实施
GB12972.1—91
额定电压是电缆设计和电性能试验用的基准电压，用U/U表示，单位为kV。U。——表示任一主绝缘导体和“地”(金属屏蔽、金属套或周围介质)之间的电压有效值。U-一多芯电缆(电线)或单芯电缆（电线)系统任一两相导体之间的电压有效值。当电缆（电线）使用于交流系统时，电缆（电线）的额定电压至少应等于该系统的额定电压，当使用于直流系统时，该系统的额定电压应不大于电缆（电线）额定电压的1.5倍。系统的工作电压应不大于系统额定电压的1.1倍。3.2符号，代号
3.2.1系列代号
3.2.2使用特性代号
移动（采煤设备用）
采煤机(用）
帽灯（用）
电钻（用）
低温环境（用）
3.2.3结构特征代号
非金属屏蔽
金属屏蔽
编织加强
绕包加强
3.3产品表示法
3.3.1产品用型号，规格及标准编号表示。-
3.3.2举例
区+区区
辅助线芯数及标称截面（mm2）
-地线芯数及标称截面（mm2）
动力线芯数及标称截面（mm2）
U/U(k)
使用特性代号及结构特征代号
系列代号
采煤机屏蔽橡套软电缆，额定电压0.66/1.14kV，动力线芯3×50，地线芯1×25，控制线芯3×6、带半导电屏蔽层，表示为：UCP-0.66/1.14
3×50+1×25+3×6
GB12972.2
b.采煤机屏蔽监视编织加强型橡套软电缆，额定电压0.66/1.14kV，动力线芯3×50，地线芯1×25，控制线芯2×2.5，带半导电屏蔽层，监视线芯和编织加强层，表示为：UCPJB-0.66/1.14
3×50+1×25+2×2.5
GB12972.3
c.采煤机金属屏蔽橡套软电缆，额定电压0.66/1.14kV，动力线芯3×70，地线芯1×35，监视线芯1×35，带金属屏蔽层，表示为：UCPT-0.66/1.14
3×70+1×35+1×35
GB12972.4
矿用移动橡套软电缆，额定电压0.38/0.66kV，动力线芯3×35，地线芯1×16，不带屏蔽层，表示为：
UY-0.38/0.66
GB12972.1—91
3×35+1×16
GB12972.5
矿用移动屏蔽监视型橡套软电缆，额定电压3.6/6kV，动力线芯3×35，地线芯3×16/3，监视线芯3×2.5，带半导电屏蔽层，表示为：UYPJ-3.6/6
3×35+3×16/3+3×2.5
GB12972.6
f.矿用移动屏蔽橡套软电缆，额定电压3.6/6kV，动力线芯3×25，地线芯1×16，低温环境用，带半导电屏蔽层，表示为：
UYPD-3.6/6
4导体
3×25+1×16
GB12972.7
矿用电钻电缆，额定电压0.3/0.5kV，动力线芯3×4，地线芯1×4，不带屏蔽层，表示为：UZ-0.3/0.5
3×4+1×4
、GB12972.8
矿用移动轻型橡套电缆，额定电压0.3/0.5kV，绝缘线芯3×0.75，不带屏蔽层，表示为：.UYQ-0.3/0.5
GB12972.9
矿工帽灯电线，绝缘线芯2×0.75，外护套不具有耐燃烧性能，表示为：.UM-2×0.75
GB12972.10
4.1导体的标称截面和结构符合GB3956第3种规定，采用类似结构时，单线标称直径应不大于表1规定值，单线相应根数应按标称截面积计算确定。根据使用特点，各后续标准亦可另行规定导体结构。表1
标称截面
导体结构
根数/单线标称直径，mm
20℃时导体电阻，2/km最大值
不镀锡
4.2推荐导体中股线绞向与复绞时绞向相同。最外层绞向为左向，也可按GB3956规定绞合。位于电缆中央的地线芯绞合节距和绞向由制造厂规定。4.3导体的隔离层应在各后续标准规定。5绝缘
GB 12972.1-91
5.1动力线芯和控制线芯导体必须挤包绝缘层。5.2绝缘厚度标称值应在各续标准中规定，绝缘厚度平均值应不小于标称值，最薄处厚度应不小于标称值的90%减去0.1mm。
5.3绝缘的电气性能应符合以下要求成缆前非屏蔽型绝缘动力线芯，应按表2规定进行浸水工频交流电压试验，但额定电压0.38/0.66kV及以下的各种型号电缆的绝缘线芯（包括控制线芯）允许按表3进行工频火花电压试验。表2
额定电压
0.66/1.14
0.38/0.66
绝缘厚度
标称值：
试验电压
(有效值）
试验电压，kv
(有效值）
绝缘厚度
标称值。
5.4绝缘与导体，绝缘之间以及绝缘与护套之间应不粘合。6屏蔽
施加电压时间
试验电压
(有效值）
6.1额定电压为3.6/6kV电缆的导体必须有导体屏蔽，屏蔽层不粘合导体。根据要求可采用表4中的一种型式。
结构代号
注：1）计算厚度不考核。
结构型式
半导电挤包层
半导电带包层
B型和A型组合
度1，mm
6.2屏蔽型电缆动力线芯必须有绝缘屏蔽，根据要求可以采用表5中的一种型式，半导电混合物挤包层可从绝缘上剥下来，并且绝缘不受到损坏。不推荐半导电布带单一结构的绝缘屏蔽，如供需双方同意，制造厂亦可供应这种结构的电缆。结构代号
注：1）计算厚度不考核。
GB12972.1—91
结构型式
半导电挤包层
半导电带包层+金属/纤维编织层A型和B型组合
胶布带十金属/纤维编织层
计算厚度\,mm
6.3导体屏蔽和绝缘屏蔽中的挤包半导电层的热老化性能应与相结合的橡皮绝缘相当。6.4金属与纤维编织结构应符合下列规定：a。由镀锡铜线与聚酰胺或聚酯类合成纤维纱组成，两者的锭数相同，方向相反。推荐采用表6规定的铜绞线结构。
根数/单线标称直径
10(9)/0.30
计算厚度
编织层不允许整体接续，露出的铜线头应剪齐，每1m长度上允许更换一个金属线锭。b.
锭数和每锭铜绞线数目按覆盖率F用公式(1)计算确定，编织节径比(节距长度/编织层平均直C.
径)为2～4.5。
式中：F-
覆盖率，%；
编织层的平均直径，mm；
绞线计算宽度，mm；
7缆芯
编织节距，mm；
铜绞线锭数；
一每锭绞合股线数目。
7.1动力线芯必须绞合，绞合方向为右向。7.2控制线芯可以放在下列位置：a.动力线芯的间隙之中；
b．绞合为一个单元作为第4芯与动力线芯绞合，绞合节径比不大于8，绞合方向为左向，可以包带或橡皮包覆层；
作为第4芯与动力线芯绞合。
7.3监视线芯可以放在下列位置：a.
动力线芯的间隙之中；
作为第4芯与动力线芯绞合；
控制线芯绝缘的外面；
与缆芯同心式设置。
7.4地线芯可以放在下列位置：
动力线芯的间隙之中；
作为第4芯与动力线芯绞合；
动力线芯绝缘的外面；
与缆芯同心式设置；
缆芯中央。
GB12972.1—91
非屏蔽型电缆的地线芯导体可以挤包绝缘层，也可以挤包半导电层。屏蔽型电缆的地线芯导体可以挤包也可以不挤包半导电层。
7.5缆芯中央无线芯时应填充，缆芯外围间隙可以填充和包带，屏蔽型电缆的填充物应为半导电材料。非屏蔽型电缆填充物质应为非吸潮型材料。7.6缆芯的绞合节径比在各后续标准中规定。注：绞合节径比定义为绞合节距长度与缆芯外径之比。8护套
8.1缆芯外面必须挤包护套层。
8.2护套厚度标称值在各后续标准中规定。护套厚度平均值应不小于标称值，最薄处厚度应不小于标称值的85%减去0.1mm。
8.3护套可以为单层结构，也可以为双层结构。双层结构时，内护套和外护套可以采用不同型号的胶料混合物，外层厚度应不小于总厚度的50%。8.4外护套表面应平整，色泽基本均匀，断面无目力可见气孔。9加强层
9.1电缆可以设置加强层，放置在内、外护套之间。9.2加强层结构型式：
纤维编织层；
b.钢丝股线编织层；
c钢丝股线绕包层。
注；如果金属加强层兼作地线芯时，其中可以含有铜线。10识别标志
绝缘线芯和电缆识别标志应符合GB6995的相应规定。10.1绝缘线芯识别标志
10.1.1颜色和色序
2芯电缆绝缘线芯优先选用的颜色为红、白色；3芯电缆绝缘线芯优先选用的颜色为红、白、浅蓝色；b.
地线芯应为黑色：
控制线芯不推荐优先选用的颜色和色序。d.
识别方式
采用不同颜色的绝缘橡皮；
在绝缘表面上涂印不同颜色的色条；c.在编织层的纤维纱中嵌入色纱；GB12972.1-91
d.在绝缘或屏蔽层表面印阿拉伯数字。10.2电缆识别标志
10.2.1额定电压（仅适用于井下用电缆）3.6/6kv..
0.66/1.14kV
0.38/0.66kV及以下.
红色护套
黄色护套
黑色护套
10.2.2制造厂名称，电缆型号，规格（或制造年份）用压印方式或颜色明显区别于护套颜色的油墨印在外护套表面上。
10.2.3在电缆内部或外部，允许有制造厂规定的其他标志。11成品电缆
除非各后续标准另有规定，各种型号电缆应符合以下要求。11.1成品电缆外径
成品电缆外径在各后续标准中规定。11.2导体电阻
20℃时的导体直流电阻应符合本标准表1规定。11.3绝缘电阻
测得的绝缘电阻值换算到20℃时的绝缘电阻常数K；应符合表7规定。表7
绝缘线芯类型及额定电压
0.66/1.14
0.38/0.66及以下
控制线芯
监视线芯（有绝缘包层的）
绝缘电阻常数换算公式：
已知电缆绝缘电阻时，
式中：Ki-
一绝缘电阻常数，MQ·km；
K; = R/lg(D/d)
R——测得的电缆绝缘电阻，MQ·km；D——绝缘线芯的绝缘外径，mm；一绝缘线芯的绝缘内径，mm。
已知绝缘混合物的体积电阻系数v时，K =0.367×10-11×v
11.4过渡电阻
MQ·km最小值
·（2)
GB 12972.1-91
除非后续标准另有规定，屏蔽层或监视层的过渡电阻应不大于3k2。11.5工频交流电压试验
动力线芯的试验电压应符合表8规定。表8
绝缘线芯类型及额定电压
0.66/1.14
0.38/0.66
控制线芯
11.6燃烧试验
试验电压，kv
(有效值）
电缆应经受GB12666.2DZ-1法规定的燃烧试验。11.7额定电压为0.38/0.66和0.66/1.14kV的采煤机电缆和移动电缆应具有：a.
抗机械冲击性能，指标在后续标准规定。抗挤压性能，指标在后续标准规定。施加电压时间
11.8额定电压为0.38/0.66和0.66/1.14kV的采煤机电缆应具有抗弯曲性能，指标要求在后续标准规定。
额定电压为3.6/6kV电缆应经受：a.
局部放电试验，指标在后续标准规定。介质损耗角正切试验，指标在后续标准规定。冲击电压试验，指标在后续标准规定。3U4h耐电压试验。
11.10.绝缘物理机械性能
电缆绝缘物理机械性能应符合各后续标准规定。11.11护套物理机械性能
电缆护套物理机械性能应符合各后续标准规定。根据使用环境的要求，各后续标准亦可规定其他的性能要求，11.12交货长度
电缆根据双方的协议长度交货。无协议时，按表9规定长度交货，短段长度应不超过交货总长度的10%。长度计量误差不超过士0.5%。
电缆类别
3.6/6kV电缆
采煤机电缆
移动设备电缆
轻型橡套电缆
电钻电缆
帽灯电线
注：1）为平均交货长度。
最小值
1.4m的整倍数下载标准就来标准下载网
12试验方法
GB 12972.1-91
产品试验方法按GB12972.2~12972.10规定。13检验规则
13.1产品由制造厂技术检查部门检验合格后方能出厂。出厂产品应附有质量检验合格证。13.2产品按规定试验和验收。例行试验(R),抽样试验(S)和型式试验(T)的定义见GB2951.1规定。13.3抽样试验的试样数量由供需双方协商规定，如无协议，为交货盘数的10%：但不少于3盘，13.4如有争议，用户有权要求对批量交货产品进行指定项目试验。试验可在制造厂进行，亦可由权威机构进行仲裁试验。
13.5抽验结果不合格时，应加倍取样，对不合格项目进行第二次试验，仍不合格时，应100%地进行试验。
13.6试验方法应符合电线电缆试验方法标准和本标准附录的规定。14包装
14.1电缆交货盘应符合GB4005规定。14.2电缆应整齐卷绕在电缆交货盘上。电缆端头应紧密包封，露出电缆盘外面的长度应满足交流电压试验的要求。
14.3每一电缆盘上只允许卷绕同一型号同一规格的电缆14.4帽灯电线成圈或成束供应，应妥善包装，每圈重量应不超过80kg。短线段50根一束，4束装成捆。
14.5包装上应标明：
制造厂名称：
b.产品型号及规格；
额定电压，kV；
d．长度,m
e.毛重,kg;
f．制造年、月；
标准编号；
电缆盘正确旋转方向。
