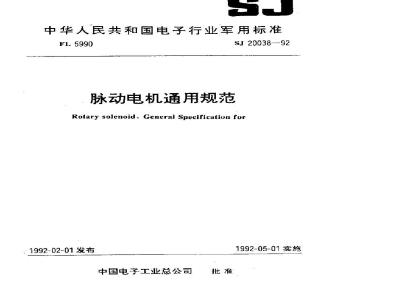

中华人民共和国电子行业军用标准FL5990
SJ 20038-92
脉动电机通用规范
Rotary solenoid, General Specifiration for1992-02-01发布
中国电子工业总公司
1992-05-01实施
1范围
中华人民共和国申子行业军用标准脉动电机通用规范
Rotary solenald.General Specifiraina forSJ 20038-92
1.1 主题内容
本规范规定了脉动电机及脉动电机开关组件的·般技术要求、质散保证规定以及包装、标志、运输和储存的要求。
1.2适用范围
本规范适用丁军用通信、雷达及其它电子设备中用于驱动旋转开关以及在系统线路自动换接装置中作为执行元件的旋转行释型脉动电机，1.3型号
电机型号由以下7部分组成：
派生代号
开关代号
一旋转方向代号
电压代
产品名称代号
机座号
-军用产品代号
1.3.1机幽号
脉动电机的机座导及其相应的机座外径妇表1规定表1
机密号
机座外径
中国电子工业总公司1992-02-01发布40
40~ 47
48--51
55~·57
1992-05-01实施
rrKAoNiKAca-
1.3.2产品名称代号
MD.-—脉动电机。
1.3.3电压代号
SJ 20038—92
用两位附拉数字表示，如表2规定。表２
额定电压V
电压代号
1.3.4旋转方向代号
用汉语拼音字母 Z表示正方向,F 表示反方向。1.3.5开关代号
用一笠阿拉伯数字直观地表示升关片数，不带开关者不表示。1.3.6派牛代号
用汉语拼音字母A、B、C...等表示产品结构派生和性能参数派生。但不得使用字母I0,
1.3.7型号示例
J40MD48Z3表示机率外径为40mm，额定电压48V，止方向旋转（项时针方向）的，有3个开关片的军用基本型脉动电机。1.4电压等级
脉动中想的额定直流电压应从下列数值中选取：6.9.12.24.27.36.48.60,80,110,220V.1.5工作制
脉动电机的工作制分为短时重复工作制和连续作制。1.6 旋转方句
从电机轴伸端看，电机轴逆时针旋转为正方向，顺时针旋转为反方向。1.7结构型式
电机结构型式分为4种，种电机规定一种基本结构型式。MI型—支架螺钉安装
M2型—两专用螺钉安装
M3型—-四螺钉卧式安装
M4 型-支板两螺钉安装
1.7. 1M1 型安装型式如图 1 所示,尺寸应符合表 3 规定。基
机座号
SJ 20038—92
1.7.2M2型安装型式如图 2 所示,尺寸应符合表 4规定。IAH
在详绷规范中她定
rKAoNiKAca
SJ 20038--92
1.7.3M3型安装型式如图3所示，尺寸应符合表5规定。图3
在伴细规范中概淀
机惠号
S3 2003892
1.7.4M1型安装型式如图4所示，贝寸应符全装划定，图4
挖详细规范中热定
rKAoNiKAca
机座号
引用文件
SJ 20038:92
CJB150.10—86军用设备环境试验方法霉菌试验GIB 179—86
CIB 271-87
GJB 36C87
GJB 361--87
3要求
3.1详绷规范
计数检查抛样程疗及表
控制微电机包装
电子及电气元件试验方法
控制微电机基本技术要求
在详细规范中规定
每台除动电就的要求应符合本规范和有关详细规范的规定。如果本规范的要求与详细规范的要求发生矛盾时，应以详细规范为准。3.2合格鉴定
按本规范提交的产品应是经鉴定合格的产晶，3.3故料
脉动电机结构中所使用的材料应符合材料规范的规定，所用材料应保证产品符合本规范的全部唑能要求，
3.4性能
3.4.1使用环境条件
脉动电机的使用环境条件分为凹级，在表7规定的相应条件下应能正常工作。6
环境条件等级
— 25 ~ 40
—40-·55
—55~85
55~125
相对湿度
SJ 20038—92
10~500Hz
LG～200Hz
130m/s2
500m/s2
强碰撞冲击9次
恒加速变
脉动电机详细规范引用表7规定的环境条件不能满足要求，而需要采用其它参数时，应在详细规范中列出使用环境案件的具体参数，3.4.2外观和机械检查
电机表面不应有锈蚀、涂覆层剃落、碰伤和划痕，紧固件连接应牢固，接线板及铭牌的字迹和内容应清楚无误，且不得脱落，引出线应完整无损，颜色和标志应正确。3. 4.3外形及安装尺寸
外形及安装尺寸应符合1.？条或详细规范的规定。3.4.4引出线和接线端
3.4.4.1脉动电机可采用引出线或接线柱，当用引出线时，引出线长度及有关要求由详细规范规定。当用接线柱时，其连接形式及有关要求由详细规范规定。3.4.4.2引出线和接线端强度
脉动电机的引出线、接线柱强度应符合GJB361中2.3条及详细规范的规定。3.4.5接点接触电阻
脉动电机接点定，动触点之间的接触电阻应不超过0.10。3.4.6燕转开关
3.4.6.1脉动电机配装旋转开关时，旋转开关的结构应衍合相应详细规范的规定。3.4.6.2旋转开关定、动片之间的接触电阻应不超过0.0150,寿命试验后不超过0.030。34.63旋转并关在所有的工作位置上，定，动触片接触时的线偏移应不大于动片刀口宽度的三分之一：动触片嵌入定触片的深度不小于C.3mm：定触片的夹口应无缝隙。3.4.7步角误差
当详细规范要求时，脉动电机步距角误差应符合柜应详细规范的规定。3.4.8始动比压
脉动电机的始动电压应不超过相应详细规范的规定。3.4.9弹黄恢复力矩
脉动电机弹簧恢复力短应符合相应详细规范的规定。3.4.10工作和复位时间
脉动电机工作及复位时间不应超过相应详细规范的规定，TKAONKAca
3. 4. 11 工作力短
SJ 20038—92
脉动电机的工作力矩应符合相应详细规范的规定。3. 4.12转速
当详组规范要求时，豚动电矶步进转速应符台详细规范的规定，3.4.13绕组电流
脉动电机的绕组电流应符合相应洋细规范的规定。3.4.14绕组电阻
脉动电机的绕组电阻应符合相应详细规范的规定，3.4-15消耗功率
脉动电机绕组的消耗功率应符合相应详细规范的规定。3.4.16绝缘介电强度
脉动电机应能承受表8规定的试验电压，且无绝缘击穿或内部飞弧现象，绕组的漏电流不大于1mA（峰值），漏电流不包括试验设备的电容电。试验后立即测量绝缘电阻，并应符合3.4.17条的要求。
额定微磁电压
60及以下
51~-110
111～220
试验电压（有效值）
绕组对外壳,导电部分对外壳
重复绝缘介电强度试验时.试验电压为规定催的80%。3.4.17绝缘电图
脉动电机绕组对外壳、导电部分对外壳的绝缘电阳在正常试验大气条件或相应详纽规范规定的低温条件下不小于5CMQ。在相应详细规范规定的高条件下不小于10M2，稳态湿热条件下不小T2M0,交变湿热试验恢复期后应不小于50M0。低温和高温低气床试验条件下，绝缘电阻与低温和高湿案件下的要求相同。3. 4. 18温
脉动电机在额定电压及规定的工作制下工作时，温升应不超过详细规范的规定。3.4.19温度冲击
当详细规范有要求时，脉动电机应能承受详细规范规定的环境高温和低温的温度冲击试验,试验后，T作力矩和动电应衍台 3. 4. 11 条和 3. 4. 8条的要求。3.4.20振动
脉动电机应能承受3.4.1条及B361中2.26条规定严酷度的振动试验，试验后，工作力矩和始动电压应符金 3.4.11条和 3. 4. 8条的要求，3. 4.21冲击
3.4.21.1姚定脉冲冲击
脉动电机应能承受3.4.1条规定严酷度的脉冲冲击试验，试验后，工作力矩及始动电压应分别符合 3. 4. 11 条和 3, 4. 8 条的要求。3.4.2.2强碰撞冲击
SI 2003897
脉动电机应能承受3.4.2策规定严酷度的强碰撞冲击试验，试验后，工作力矩及始动电压应分别符合3.4.11条和3.4.8条的要求。3. 4. 22拒速度
当详细规范规定时，脉动电机应能承受3.4.1条规定严瞄度的恒如速度试验，试验后，始动电压应符合3.4.8条的要求，
3.4.23湿热
3.4.23.1交变热
当详细规范规定时.脉动电机应能承受GJB361中2.29条规定的交变湿热试验，试验后，绝缘电阻应符合3.4.17条的要求，且无影响正常工作的锈蚀现象。3.4.23.2稳态凝热
脉动电机应承受GJR360.3中试验案件B规定的稳态限热试验，试验后，绝缘电阻应符合3.4.17条的要求，且无影响正常工作的锈蚀现象，3.4.24重量
脉动电机的重量应符合详细规范的规定，3.4.25凝磁
脉动电机按4.6.28条的规定进行试验时，其磁场强度应符合要求。3. 4.26低气压
3.4.26.1低温低气压
感动电机应能承受GJR361中2.25.1条和相应详细规范规定的低温低气压试验，试验后，绝缘电阻.工作力矩和始动电压应分别符合3.4.17、3..11和3.4.8条的要求。3.4.26.2高温低气压
脉动电机应能承受GJR381中2.25.2条和相应详细规范规定的高温低气压试验+试验后，绝缘电阻，工作力矩和始动电压应分别符合3.4.17.3.4.11和3.4.8条的要求。3.4.27高温
味动电机应能在详细规范规定的高逛环境下工作，试验后，绝缘电阻、工作力矩和始动电压应分别符合3.4.7、3.4.11和3.4.8条的要求。3.准.28低温
脉数电机应能在详细规范规的低溢环境下工作.试验后，绝缘电阻、工作力矩和始动电压应分别符合3.4.17、3.4.11和3.4.8条的要求。3.4.29盐雾
当详细规范规定时.脉动电机应能承妥GJB361中2.34条规定的盐雾试验。3.4.30爆炸
当详细规范规定时，脉动电机应能承受GJB361中2.33条规定的爆炸试验。3.4.31菌
当详细规范规定时，脉动电机应能按G[B351中2.35条规定进行零菌试验，试验后，检查绝缘件表面的每菌不得超选GJB150.1C规定约1级水平。3.4.32寿命
除另有规定外，脉动电机寿命应符合表9的规定。试验期间.脉动电机应无卡住、零件松、断裂等异常现象。试验后，绕组电阻变化应不大于初始值的二2%，绝缘电阻和绝缘介电强度应符合 3. 4. 17 和 3. 4. 16 条的要求。9
YrKAONTKAca-
（万秋）
3.5产品的标志
SJ 20038—92
脉动电机的铭牌至少应包括下列内容：u.产品型号或标志；
6。制造广名称或商标；
c.额定电压：
d，制造日期或编号。
3.6质量保证期
质量保证期是从出厂之日算起的存放期与保用期之和。存放期分为三年、五年和八年三种，由制造厂规定。50
保用期从电包装启封开始计算，分-年和两年半两种，由详维规范规定。4质量保证规定
4.1捡验责任
除合同或订单另有规定外，承制方应负责完成本规范规定的所有检验。必要时，订购方或上级鉴定机构有权对规范所规定的任一检验项目进行检验。4.2检验分类
本规范规定的检验分为：
鉴定检验
质量一致性检验
4.3检验条件
4.3.1试验大气条件
进行试验时的试验大气条件应符台GJB361中3.1条的规定。4.4鉴定检验
鉴定检验应在上级主管部门指定的实验室进行，所样品应是在正常生产中所使用的设备和工艺制造的产品．
4.4.1样品数量
应用6台脉动电机进行鉴定检验，其中1台作试验详机，2台作为存放对比样机，4.4.2检验程序
样品应按所示顺序进行表10规定的检验，但！组和耳组检验可以同时进行。所有样品均应进行1组验验，然后样品分为数量同的两组，每组2～样晶进行各自组的检验。4.4.3失效数
出现一个或多个失效应是导致拒绝鉴定批准的理由。10
试验项目
外观和机械检套
外形及安装尺寸
触点接触电阻
波段开关结钩
波段开关接电阻
动片中线候移
步距角误差
始动电压
弹贫恢复力矩
工作和复位时间
工作力矩
绕线电液
绕短电阻
精耗功率
绝缘介电强度
绝缘电阻
温度冲击
引出线和接线端强度
恒加速度
弹黄恢复力短
低气压
弹黄恢复力矩
要求条款
3. 4. G. 1下载标准就来标准下载网
3. 4. 6.1
3. 4. 6. 3
3. 4. 11:
4.4.4鉴定会格资格的保持
SJ 20038—92
与法条款
4. 5.9. 2
4. 3. 9. 2
4. 5. 9. 3
带开关
苯柑开关
为了保持鉴定合格资格，供货方应传隔：2个J向鉴定机构提交一份A组试验结果摘要，至少要注明合格的批数和失效数，以及C组试验结果摘要，要注明任何元件失效的数量和模式。试验结果摘要应包括12个月周期内进行这些试验的结果。如果试验结果摘娶表明产品不11
