SJ 20080-1992ＲＭＫ２０１２型有可靠性指标的膜式片状固定电阻器详细规范

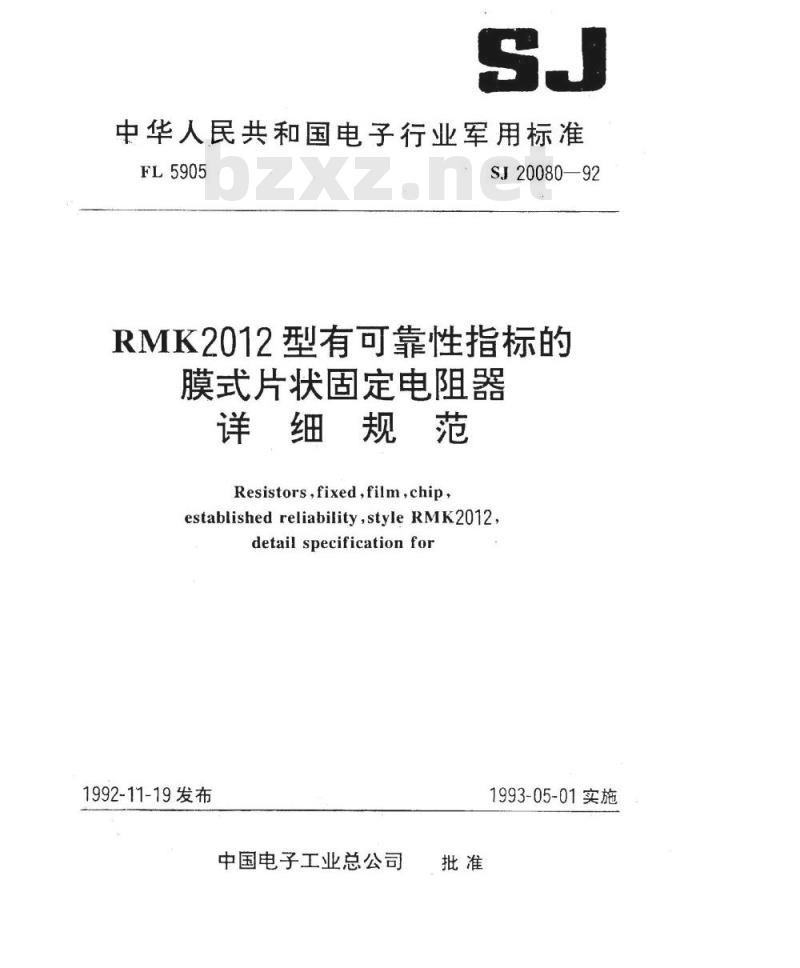

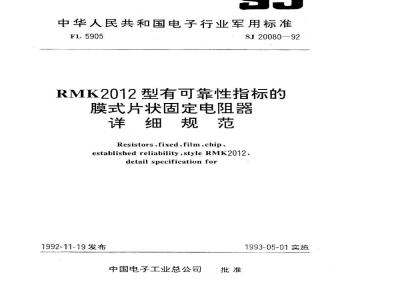

中华人民共和国电子行业军用标准FL5905
SJ20080—92
RMK2012型有可靠性指标的
膜式片状固定电阻器
详细规范
Resistors,fixed,film,chip
established reliability,style RMK2012detail specification for
1992-11-19发布
中国电子工业总公司
1993-05-01实施

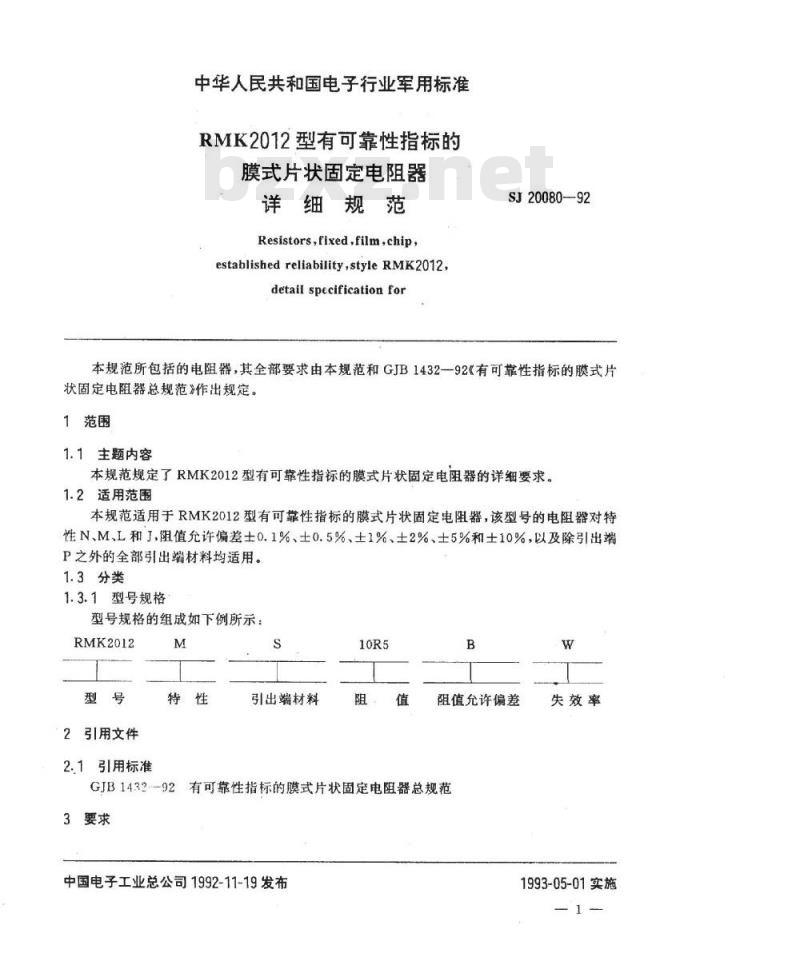

中华人民共和国电子行业军用标准RMK2012型有可靠性指标的
膜式片状固定电阻器
详细规范
Resistors,fixed,film,chip
establishedreliability,styleRMK2012detail specification for
SJ20080—92
本规范所包括的电阻器，其全部要求由本规范和GJB1432一92《有可靠性指标的膜式片状固定电阻器总规范》作出规定。1范围
1.1主题内容
本规范规定了RMK2012型有可靠性指标的膜式片状固定电阻器的详细要求。1.2适用范围
本规范适用于RMK2012型有可靠性指标的膜式片状固定电阻器，该型号的电阻器对特性N、M、L和J.阻值允许偏差士0.1%、土0.5%、土1%、支2%、土5%和士10%，以及除引出端P之外的全部引出端材料均适用。1.3分类
1.3.1型号规格
型号规格的组成如下例所示：
RMK2012
2引用文件
2.1引用标准
引出端材料
阻值允许偏差
GJB1432-92
有可靠性指标的膜式片状固定电阻器总规范3要求
中国电子工业总公司1992-11-19发布W
失效率
1993-05-01实施

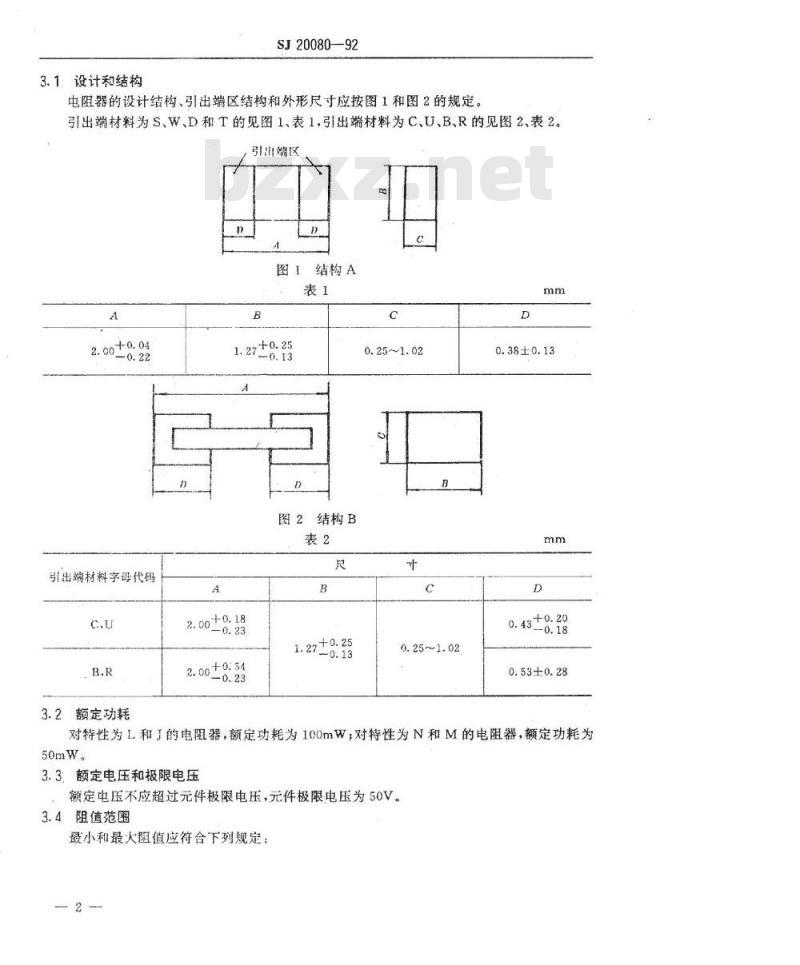

3.1.设计和结构
SJ20080-92
电阻器的设计结构、引出端区结构和外形尺寸应按图1和图2的规定。引出端材料为S、W、D和T的见图1、表1，引出端材料为C、U、B、R的见图2、表2。引阳端区
图1结构A
2.00+0.04
引出端材料字母代码
3.2额定功耗
1.27+0.25
图2结构B
2.00+0.18
2.00+0:54
1.27+0.25
0.25~1.02
0.25~1.02
0.38±0.13
0.43+0.20
0.53±0.28
对特性为L和I的电阻器，额定功耗为100mW，对待性为N和M的电阻器，额定功耗为50mW。
3.3额定电压和极限电压
额定电压不应超过元件极限电压，元件极限电压为50V。3.4阻值范围

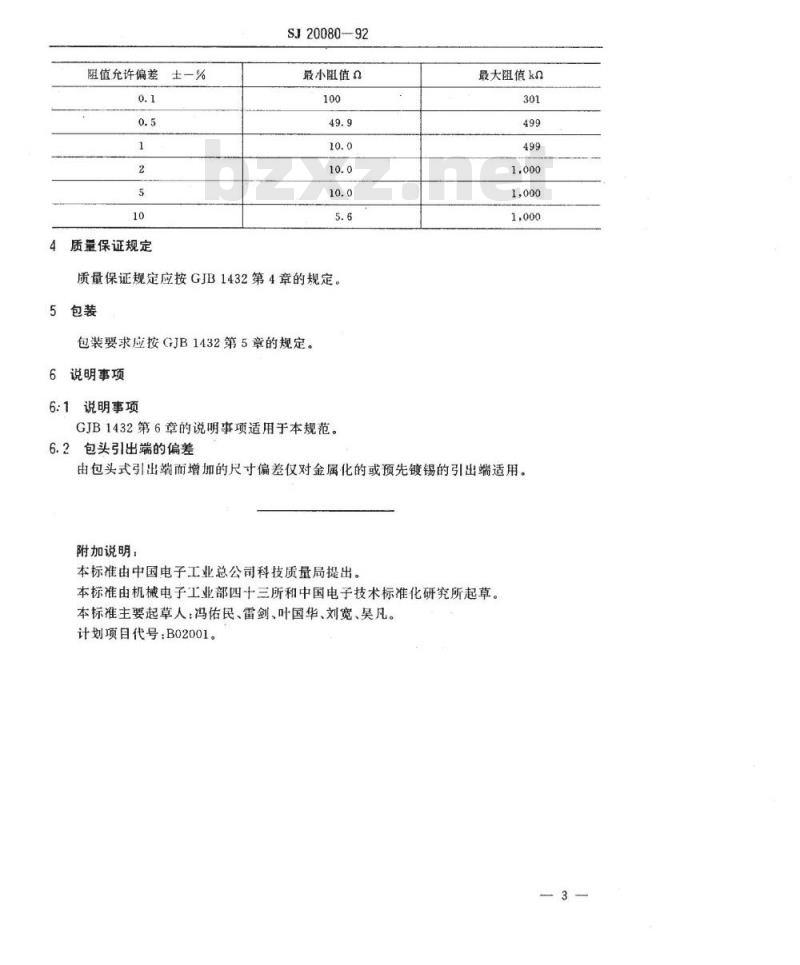

最小和最大阻值应符合下列规定：4
阻值允许偏差士一%
质量保证规定
SJ20080—92
最小阻值Q
质量保证规定应按GJB1432第4章的规定。包装
包装要求应按GJB1432第5章的规定。6说明事项
说明事项
GJB1432第6章的说明事项适用于本规范。2包头引出端的偏差
最大阻值ka
由包头式引出端而增加的尺寸偏差仅对金属化的或预先镀锡的引出端适用。附加说明：
本标准由中国电子工业总公司科技质量局提出。本标准由机械电子工业部四十三所和中国电子技术标准化研究所起草。本标准主要起草人：冯佑民、雷剑、叶国华、刘宽、吴凡。计划项目代号：B02001。
