有可靠性指标的CLK233型
(非金属壳)金属化聚酯膜介质
直流固定电容器详细规范
Capacitors,fixed.metallized polyethylene-terephthalate filmedielectric d.c. in nonmetal cases,established reliabilityCLK233 type,detail specification for1992-11-19发布
中国电子工业总公司
1993-05-01实施

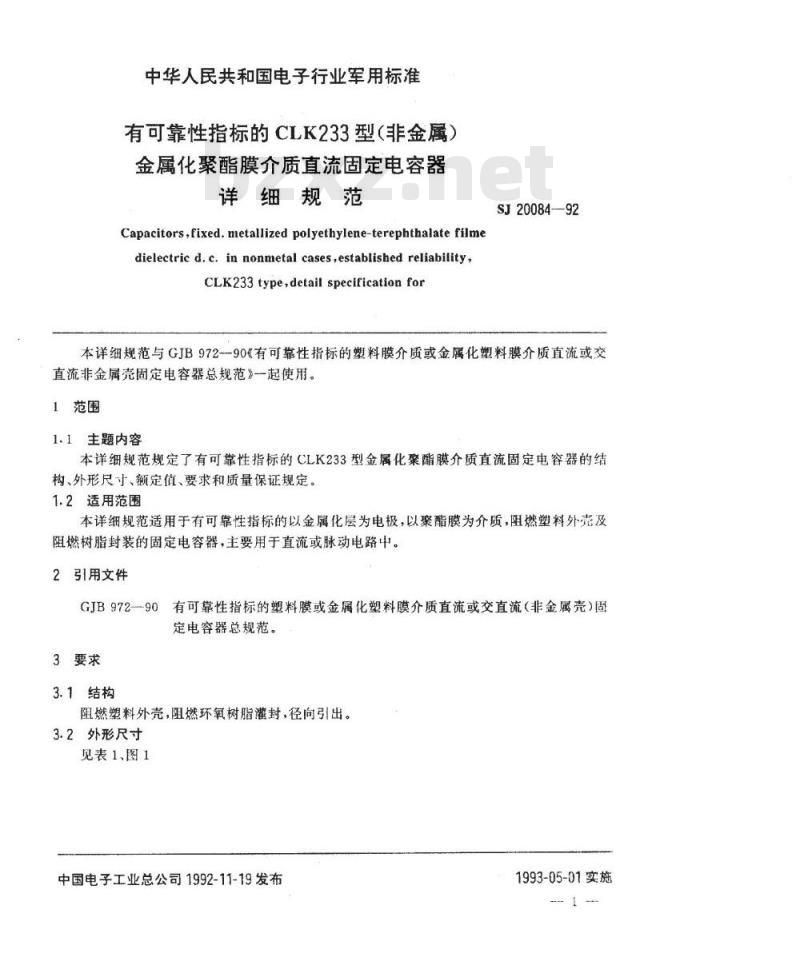

中华人民共和国电子行业军用标准有可靠性指标的CLK233型（非金属）金属化聚酯膜介质直流固定电容器详细规范
Capacitorsfixed.metallizedpolyethylene-terephthalatefilmedielectricd.c.innonmetalcasesestablishedreliability，CLK233type,detail specificationforSJ20084—92
本详细规范与GJB972--90《有可靠性指标的塑料膜介质或金属化塑料膜介质直流或交直流非金属壳固定电容器总规范》一起使用。1范围
1.1主题内容
本详细规范规定了有可靠性指标的CLK233型金属化聚酯膜介质直流固定电容器的结构、外形尺寸、额定值、要求和质量保证规定。1.2适用范围
本详细规范适用于有可靠性指标的以金属化层为电极，以聚酯膜为介质，阻燃塑料外壳及阻燃树脂封装的固定电容器，主要用于直流或脉动电路中。2引用文件
GJB972-90有可靠性指标的塑料膜或金属化塑料膜介质直流或交直流（非金属壳）固定电容器总规范。
3要求
3.1结构
阻燃塑料外壳，阻燃环氧树脂灌封，径向引出。3.2外形尺寸

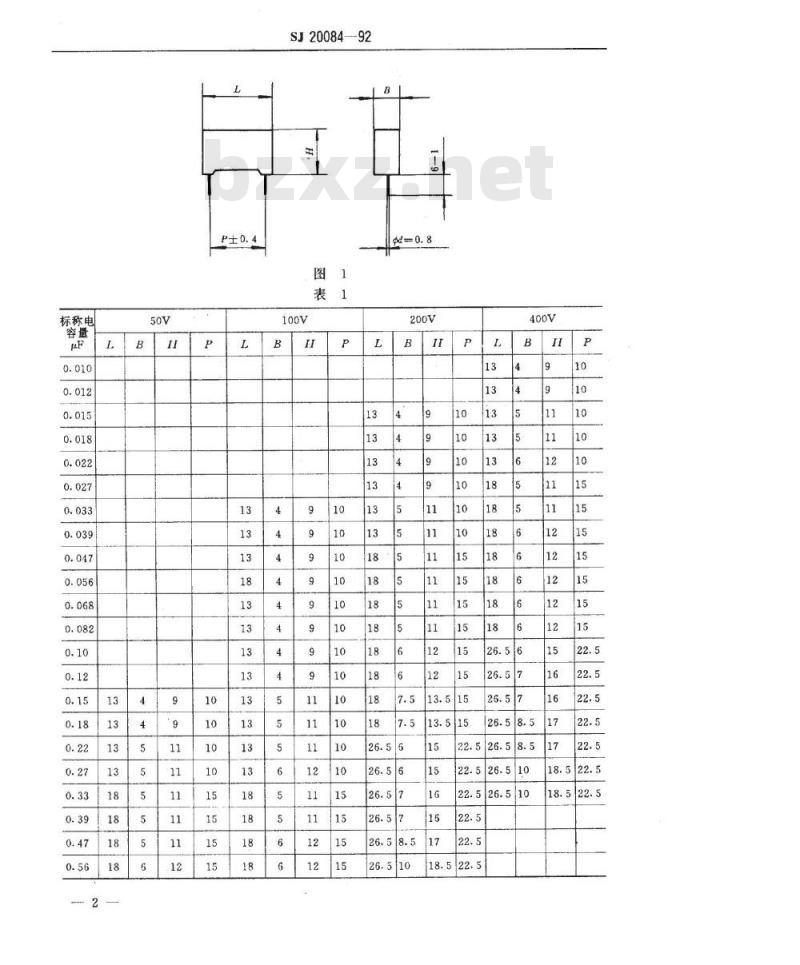

见表1、图1
中国电子工业总公司1992-11-19发布1993-05-01实施
标称电
SJ20084—92
标称电
3.3额定值和特性
标称电容量范围：见表1。
SJ20084—92

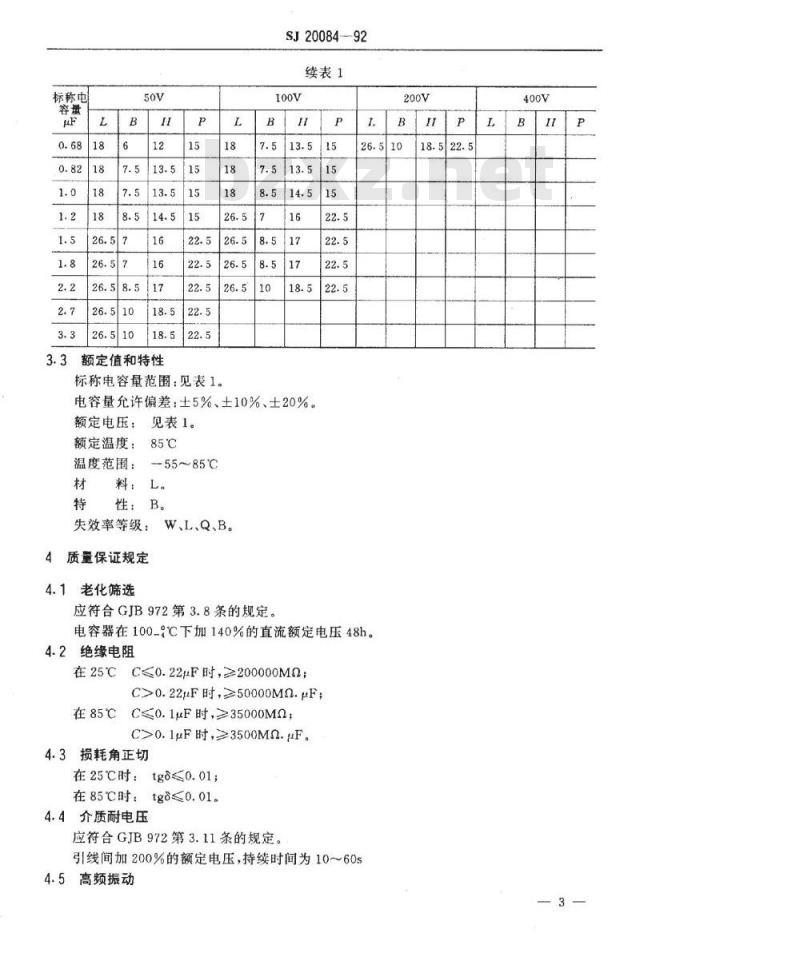

续表1
电容量充许偏差：土5%、土10%、士20%。额定电压：见表1。
额定温度：
温度范围：
-55~85℃
料：L。
特性：B。
失效率等级：W、L、Q、B。
4质量保证规定
4.1老化筛选
应符合GJB972第3.8条的规定。
电容器在100_°℃下加140%的直流额定电压48h。4.2绝缘电阻
在25℃C≤0.22μF时，≥200000MQ；C>0.22μF时，≥50000M0.μF；C≤0.1uF时，≥35000MQ;
在85℃
C>0.1uF时，≥3500MQ.μF。
4.3损耗角正切
在25℃时：tg≤0.01；
在85℃时：tg≤0.01。
4.4介质耐电压
应符合GJB972第3.11条的规定。引线间加200%的额定电压，持续时间为10～60s4.5高频振动
SJ20084—92
电容器应按GJB972第4.7.12条及下列规定进行试验。样品安装一电容器本体应牢固地安装使其不能够移动。引出端应焊接在刚性的支撑接线柱上。在支撑位置使得每根引出端从电容器本体到支撑接线柱长度不小于3mm。4.6引出端强度
电容器应按GJB972第4.7.14条及下列规定进行试验。a.试验条件A：拉力试验45N，lmin。b.试验条件C：弯曲试验25N。
4.7交流试验
不适用。
附加说明：
产品标记
CLK233RBA335J
CLK233RBB225J
CLK233RBC684J
CLK233RBE334J
SJ20084—92
鉴定检验样品提交方案
（补充件）
本规范由中国电子技术标准化研究所和794厂负责。本规范主要起草人：李舒平、朱宜武、胡志通、邵东升。计划项目代号：B02010。
