SJ 20109-1992ＪＹ３１０６锡焊式接触件直式自由端电连接器(Ａ、Ｋ、Ｒ及Ｆ类)详细规范

中华人民共和国电子行业军用标准FL5935
SJ20109—92
JY3106锡焊式接触件直式自由端电连接器（A、K、R及F类）详细规范Detail specification for Free Connectors,Electrical,straight,solder contacts,classes A,K,RandF,forJY3106
1992-11-T9发布
中国电子工业总公司
1993-05-01实施

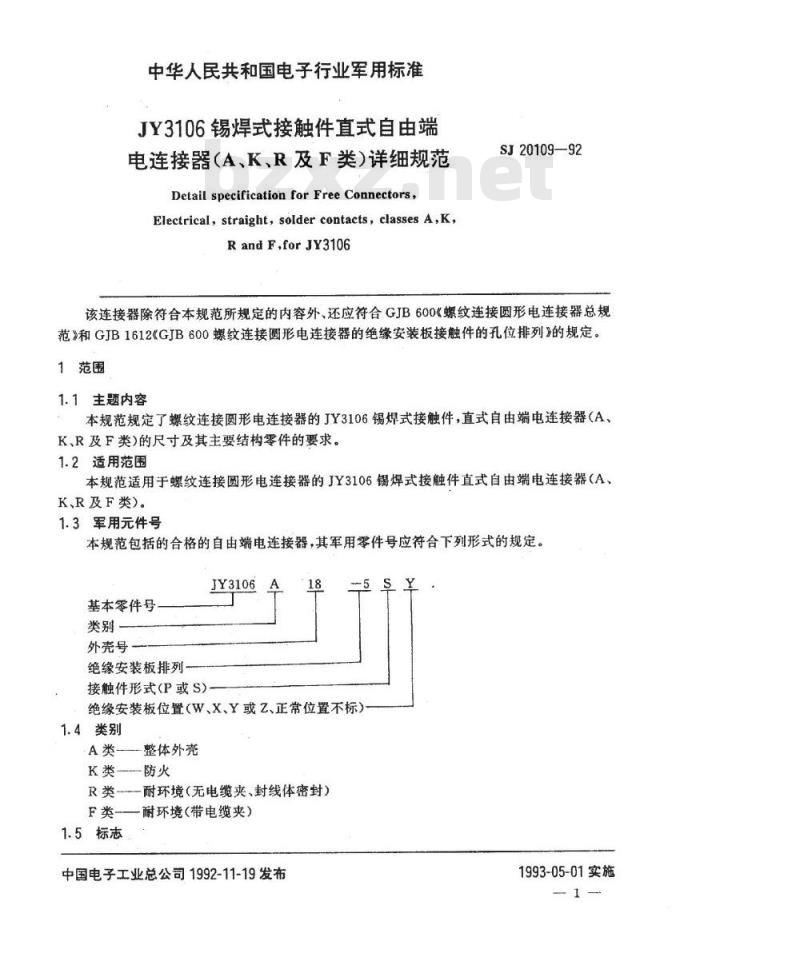

中华人民共和国电子行业军用标准JY3106锡焊式接触件直式自由端电连接器（A、K、R及F类）详细规范Detail specification for Free Connectors,Electrical,straight，soldercontacts，classesA,K，RandF.forJY3106
SJ20109—92
该连接器除符合本规范所规定的内容外、还应符合GJB600《螺纹连接圆形电连接器总规范》和GJB1612《GJB600螺纹连接圆形电连接器的绝缘安装板接触件的孔位排列》的规定。1范围
1.1主题内容
本规范规定了螺纹连接圆形电连接器的JY3106锡焊式接触件，直式自由端电连接器（A、K、R及F类)的尺寸及其主要结构零件的要求。1.2适用范围
本规范适用于螺纹连接圆形电连接器的JY3106锡焊式接触件直式自由端电连接器（A、K、R及F类)。
1.3军用元件号
本规范包括的合格的自由端电连接器，其军用零件号应符合下列形式的规定。JY3106
基本零件号
外壳号
绝缘安装板排列
接触件形式(P或S)
绝缘安装板位置（W、X、Y或Z、正常位置不标）1.4类别
A类—整体外壳
K类—防火
R类--耐环境（无电缆夹、封线体密封）F类耐环境（带电缆夹）
1.5标志
中国电子工业总公司1992-11-19发布S
1993-05-01实施
SJ20109—92

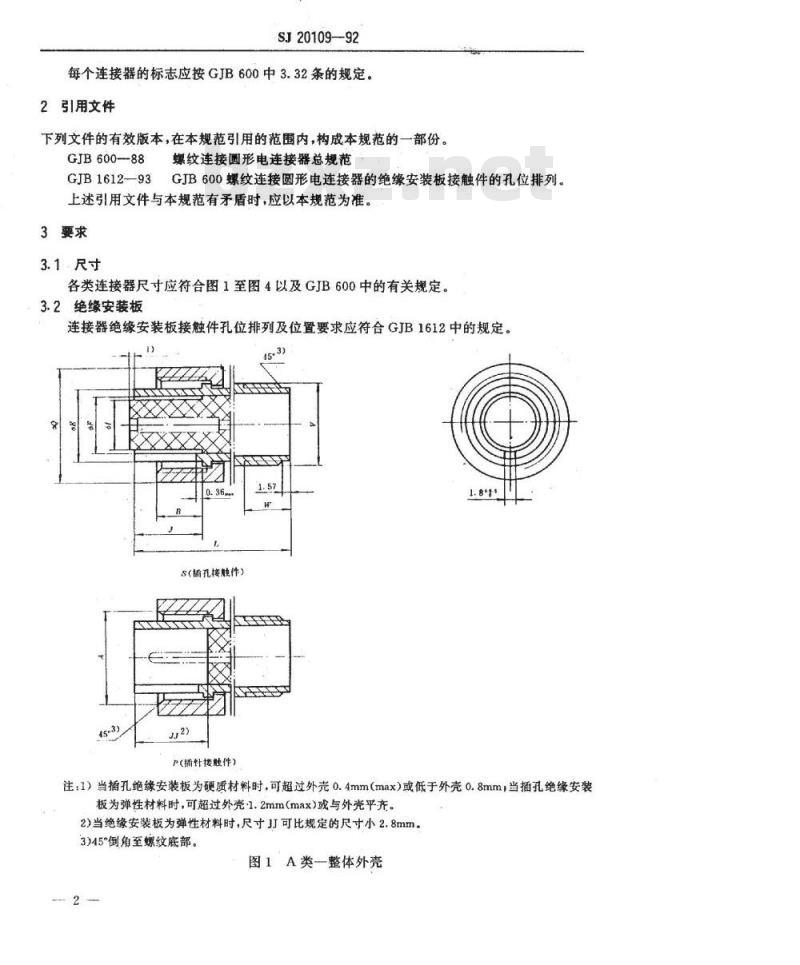

每个连接器的标志应按GJB600中3.32条的规定。2引用文件
下列文件的有效版本，在本规范引用的范围内，构成本规范的一部份。GJB600---88
GJB1612-93
螺纹连接圆形电连接器总规范
GJB600螺纹连接圆形电连接器的绝缘安装板接触件的孔位排列。上述引用文件与本规范有矛盾时，应以本规范为准。3要求
3.1尺寸
各类连接器尺寸应符合图1至图4以及GJB600中的有关规定。3.2绝缘安装板
连接器绝缘安装板接触件孔位排列及位置要求应符合GJB1612中的规定。15+3)
S（插孔接触件）
P（插针接触件）
注：1）当插孔绝缘安装板为硬质材料时，可超过外壳0.4mm（max）或低于外壳0.8mm，当插孔绝缘安装板为弹性材料时，可超过外壳·1.2mm(max)或与外壳平齐。2)当绝缘安装板为弹性材料时，尺寸J可比规定的尺寸小2.8mm。3)45倒角至螺纹底部。

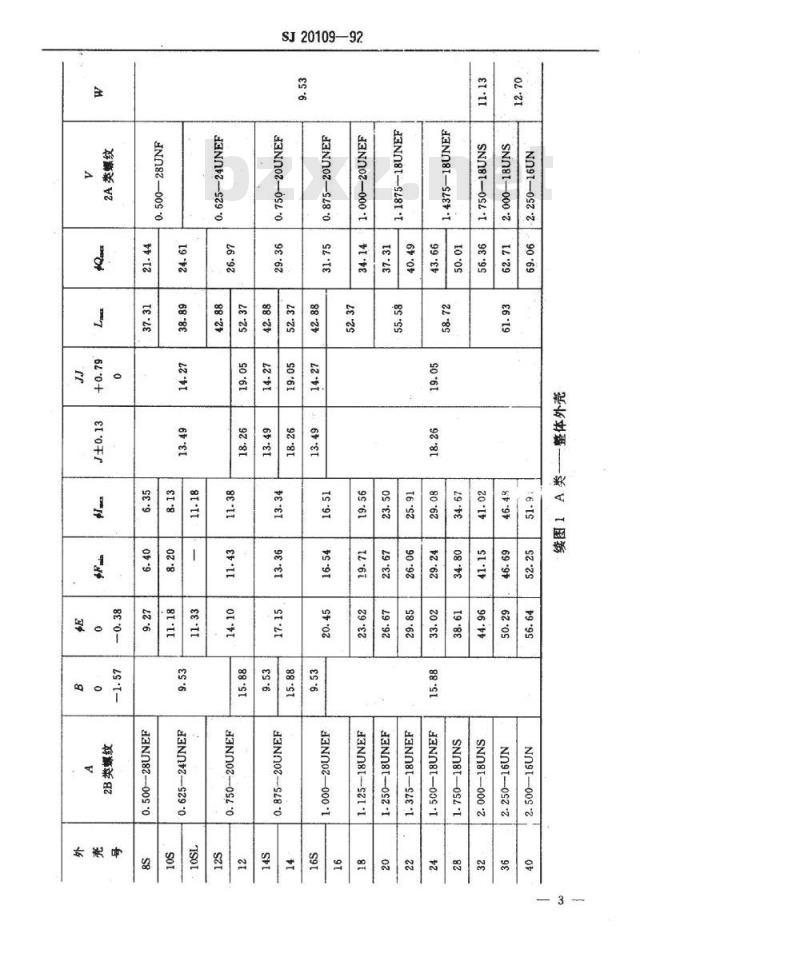

图1A类一整体外壳
SJ20109—92
SN81-000
90°69
SNN81-0002
外尧号
SJ20109-92
S(插孔接触件）
P（插针接触件）
注：1）插孔绝缘安装板可超过外壳0.4mm(max）或低于外壳0.8mm；（max）。2）45°倒角至螺纹底部。

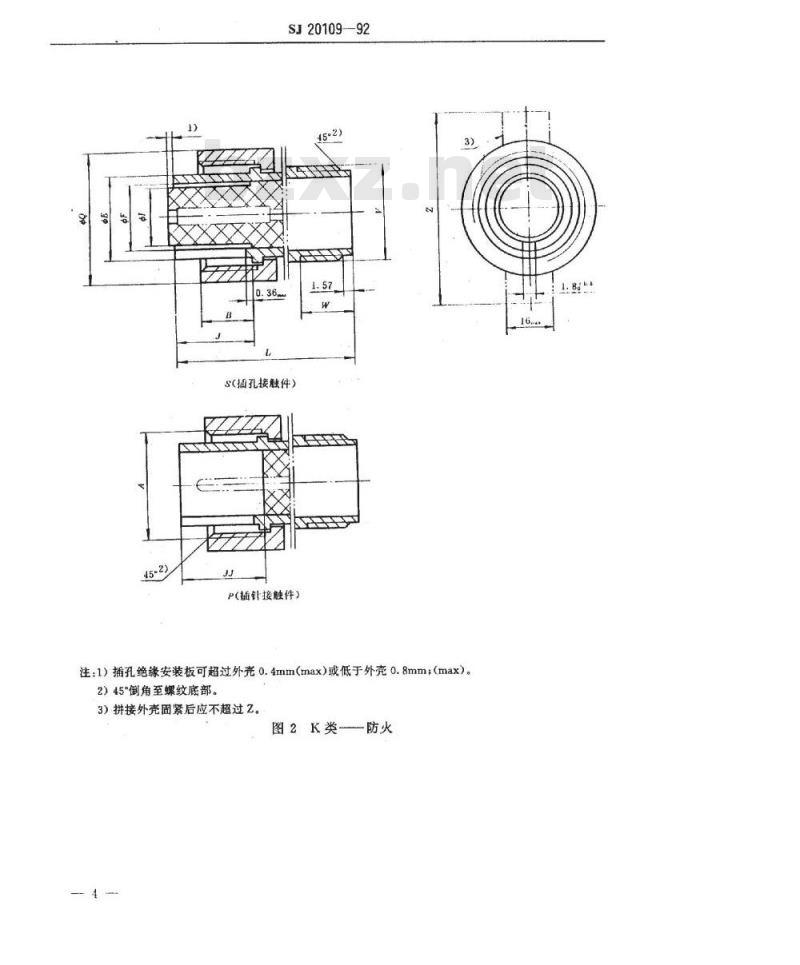

3）拼接外壳固紧后应不超过Z。图2K类防火
SJ20109—92
SNA81-0002
N82-0000
SN81-0002
SN81--001
P(插针接触件）)
S（插孔接触件）
注：1）45°倒角至螺纹底部。
2）密封圈（见附录A）。
SJ20109-92
图3R类-耐环境
0.5±0.05
k0.5±0.05
SJ20109—92
“国游
SN81--000
SN81001
.2±0.
P(插针接触件）
S(循孔接触件）
注：1）45°倒角至螺纹底部。
2）密封圈（见附录A)。
SJ2010992
0.5±0.05
RO.5±0.0
图4F类—耐环境带电缆夹
SJ20109-92
669元
N9--00
SN81--0002
外尧号
sh±0.025
SJ20109—92
附录A
密封圈
（补充件）
材料：硅橡胶
8.3310.3113.4915.28
24.9928.1731.3436.9142.4748.0119.8423.01
附加说明：
本规范由军用电子元件标准化技术委员会归口。本规范由796厂和中国电子技术标准化研究所起草。本规范主要起草人：胡明忠、阎宾、周莲芳、汪其龙。计划项目代号：B02032。
