LST60MA型石英晶体滤波器
详细规范
Filters,quartzcrystal,TypeLST60MA,detailspecificationfor
1992-11-19发布
中国电子工业总公司
1993-05-01实施
中华人民共和国电子行业军用标准LST60MA型石英晶体滤波器详细规范Filters,quartz crystal,Type LST6OMA,detail speciricationfor
SJ20110—92
本规范所规定的滤波器，其全部要求由本规范和总规范GJB1508作出规定1范围
1.1主题内容
本规范规定了LST60MA型石英晶体滤波器的详细要求。1.2适用范围
本规范适用于军用电子设备或其它电子设备中使用的LST60MA型石英晶体滤波器，也适用于标称频率为60士3MHz的石英晶体滤波器。2引用文件
GJB360.3-87
GJB1508-92
3要求
3.1设计和结构
电子及电气元件试验方法稳态湿热试验石英晶体滤波器总规范

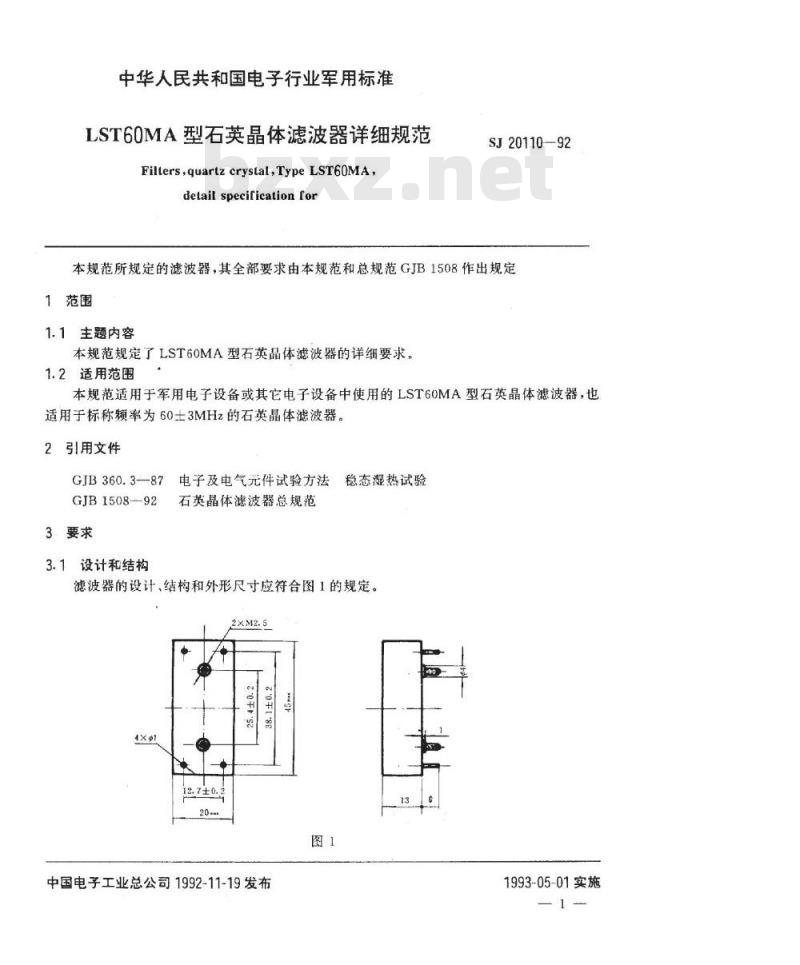

滤波器的设计、结构和外形尺寸应符合图1的规定。2XM2.5
中国电子工业总公司1992-11-19发布1993-05-01实施

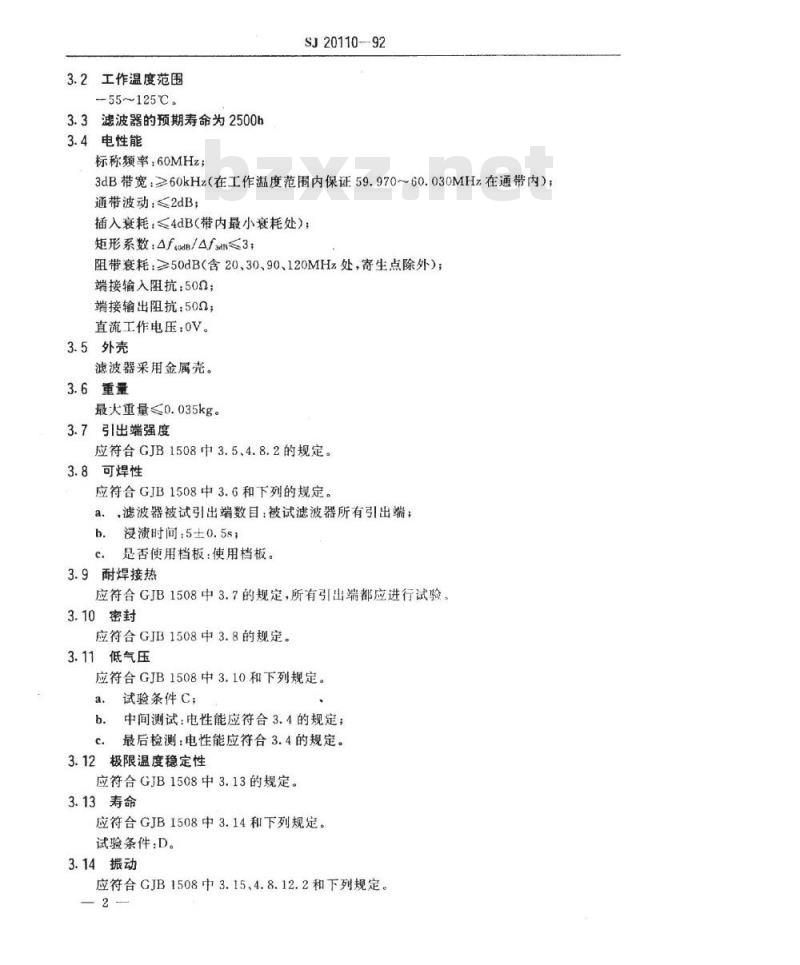

3.2工作温度范围
-55~125℃。
3.3滤波器的预期寿命为2500h
3.4电性能
标称频率：60MHz；
SJ2011092
3dB带宽：≥60kHz（在工作温度范围内保证59.970～60.030MHz在通带内）；通带波动≤2dB；
插入衰耗：≤4dB（带内最小衰耗处）；矩形系数：4fB/4fan≤3；
阻带衰耗：≥50dB（含20、30、90、120MHz处，寄生点除外）；端接输入阻抗：50Q；
端接输出阻抗：50Q；
直流工作电压：0V。
3.5外壳
滤波器采用金属壳。
3.6重量
最大重量≤0.035kg。
3.7引出端强度
应符合GJB1508中3.5、4.8.2的规定。3.8可焊性
应符合GJB1508中3.6和下列的规定。a.，滤波器被试引出端数目：被试滤波器所有引出端：b.浸渍时间：5土0.5s；
c.是否使用档板：使用档板。
3.9耐焊接热
应符合GJB1508中3.7的规定，所有引出端都应进行试验，3.10密封
应符合GJB1508中3.8的规定。
3.11低气压
应符合GJB1508中3.10和下列规定。a.
试验条件C；
b.中间测试：电性能应符合3.4的规定；c.最后检测：电性能应符合3.4的规定。3.12极限温度稳定性
应符合GJB1508中3.13的规定。
3.13寿命
应符合GJB1508中3.14和下列规定。试验条件：D。
3.14振动
应符合GJB1508中3.15、4.8.12.2和下列规定。2

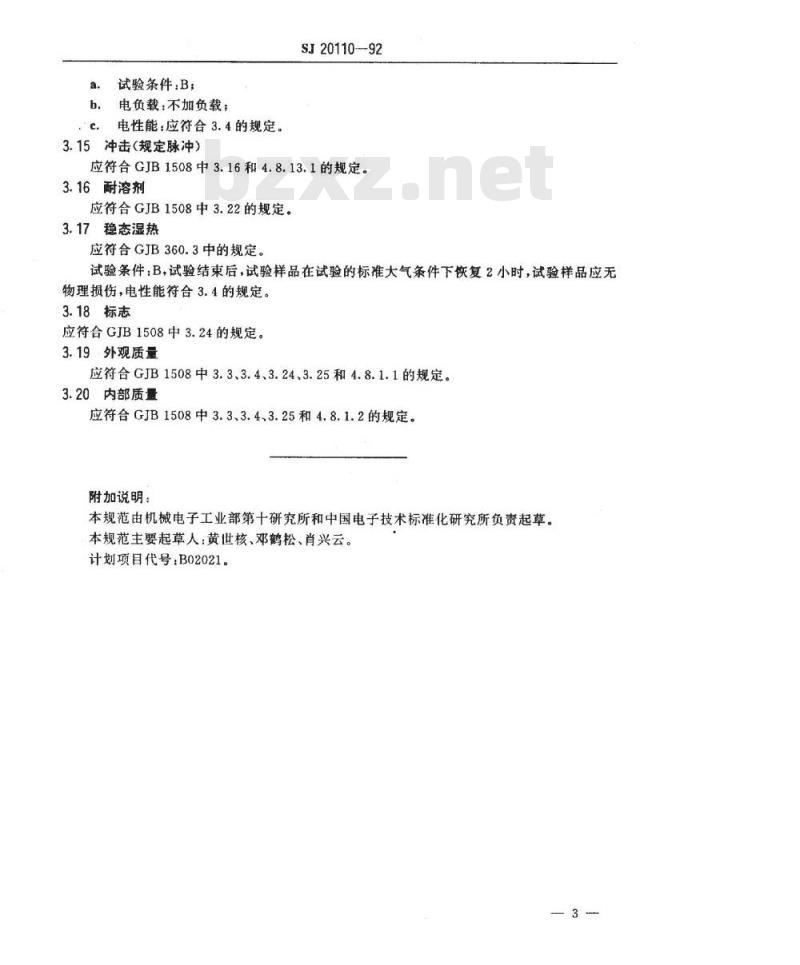

a.试验条件：B；
b.电负载：不加负载；
c.电性能：应符合3.4的规定。
3.15冲击（规定脉冲）
SI20110-92
应符合GJB1508中3.16和4.8.13.1的规定。3.16耐溶剂
应符合GJB1508中3.22的规定。
3.17稳态湿热
应符合GJB360.3中的规定，
试验条件：B，试验结束后，试验样品在试验的标准大气条件下恢复2小时，试验样品应无物理损伤，电性能符合3.4的规定。3.18标志
应符合GJB1508中3.24的规定。
3.19外观质量
应符合GJB1508中3.3、3.4、3.24、3.25和4.8.1.1的规定。3.20内部质量
应符合GJB1508中3.3、3.4、3.25和4.8.1.2的规定。附加说明：
本规范由机械电子工业部第十研究所和中国电子技术标准化研究所负责起草。本规范主要起草人：黄世核、邓鹤松、肖兴云。计划项目代号：B02021。
