1范围
1.1主题内容
中华人民共和国电子行业军用标准CA420型固体电解质钼电容器详细规范Capacitors,electrolytic(solid electrolyte),Tantalum(Polarized,sinteredslug)typeCA420，Detail specification for
SJ20210—92
本规范规定了CA420型固体电解质钮电容器的使用环境温度范围、外形尺寸、额定电压、标称电容量及其允许偏差和补充总规范GJB1520中没有明确规定的技术要求、主要试验方法。
1.2适用范围
本规范适用于CA420型树脂包封非气密封极性烧结式阳极钼电容器。该电容器除应符合本规范的规定外，还应符合GJB1520-92《非气密封固体电解质（烧结）电容器总规范》的规定。当本规范与总规范有抵触时，应以本规范为准。2引用文件
GJB1520—92非气密封固体电解质钮（烧结）电容器总规范3要求
3.1设计与结构

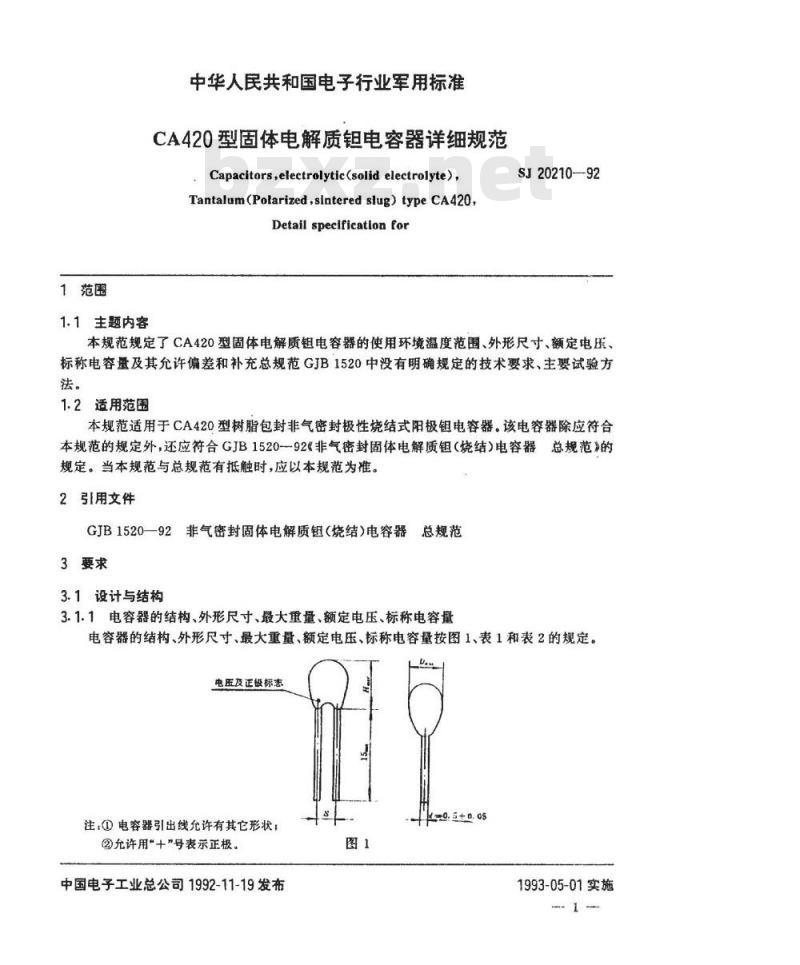

3.1.1电容器的结构、外形尺寸、最大重量、额定电压、标称电容量电容器的结构、外形尺寸、最大重量、额定电压、标称电容量按图1、表1和表2的规定。电压及正级标志
注：①电容器引出线允许有其它形状：②允许用“+”号表示正极。
中国电子工业总公司1992-11-19发布图1
20.5+n.o5
1993-05-01实施
外形尺寸代号
额定电压
电压及正极色标
9.5×14.5
最大重量
3.1.2引出端
SJ20210--92

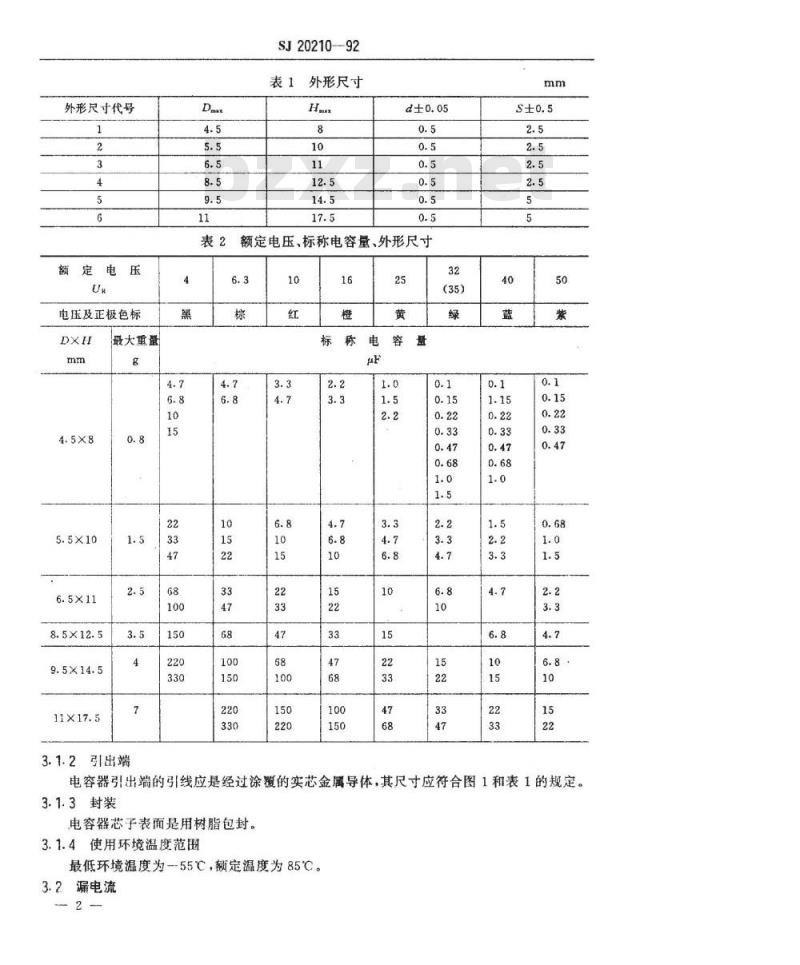

表1外形尺寸
表2额定电压、标称电容量、外形尺寸6.3
电容器引出端的引线应是经过涂覆的实芯金属导体，其尺寸应符合图1和表1的规定。3.1.3封装
电容器芯子表面是用树脂包封。3.1.4使用环境温度范围
最低环境温度为-55℃，额定温度为85℃。3.2漏电流
SJ20210—92

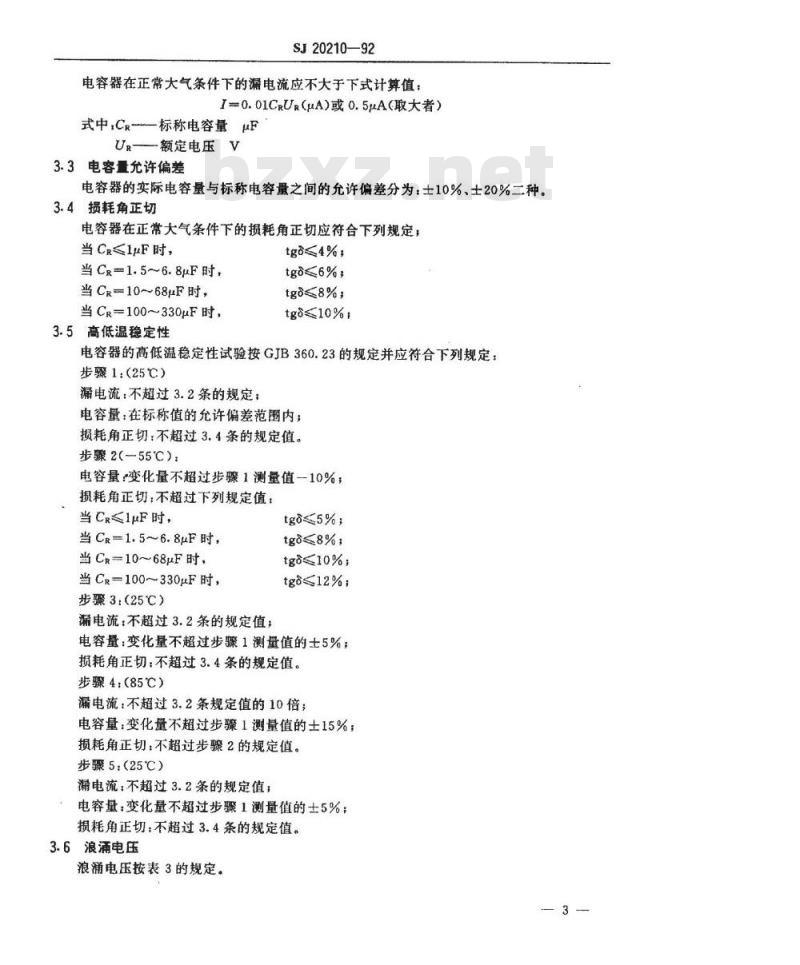

电容器在正常大气条件下的漏电流应不大于下式计算值：I=0.01CRU（μA）或0.5μA（取大者）式中，Ck—标称电容量uF
UR额定电压V
3.3电容量允许偏差
电容器的实际电容量与标称电容量之间的允许偏差分为：士10%、士20%二种。3.4损耗角正切
电容器在正常大气条件下的损耗角正切应符合下列规定，当C≤1μF时，
当C=1.5~6.8F时，
当C-10~68μF时，
当CR=100~330μF时，
3.5高低温稳定性
tg≤4%，
tgo≤6%：
tg8≤8%
tgo≤10%：
电容器的高低温稳定性试验按GJB360.23的规定并应符合下列规定：步骤1：（25℃）
滞电流：不超过3.2条的规定；
电容量：在标称值的允许偏差范围内；损耗角正切：不超过3.4条的规定值。步骤2(-55℃）：
电容量：变化量不超过步骤1测量值一10%；损耗角正切：不超过下列规定值：当C≤1uF时，
当CR=1.5～6.8μF时，
当CR=10～68μF时，
当CR=100~330uF时，
步骤3：（25℃）
漏电流：不超过3.2条的规定值；tg≤5%;
tg8≤8%；
tg8≤10%
tg812%：
电容量：变化量不超过步骤1测量值的士5%；损耗角正切：不超过3.4条的规定值。步骤4.（85℃）
漏电流：不超过3.2条规定值的10倍；电容量：变化量不超过步骤1测量值的士15%；损耗角正切：不超过步骤2的规定值。步骤5（25℃）
漏电流，不超过3.2条的规定值；电容量，变化量不超过步骤1测量值的士5%；损耗角正切：不超过3.4条的规定值。3.6浪涌电压

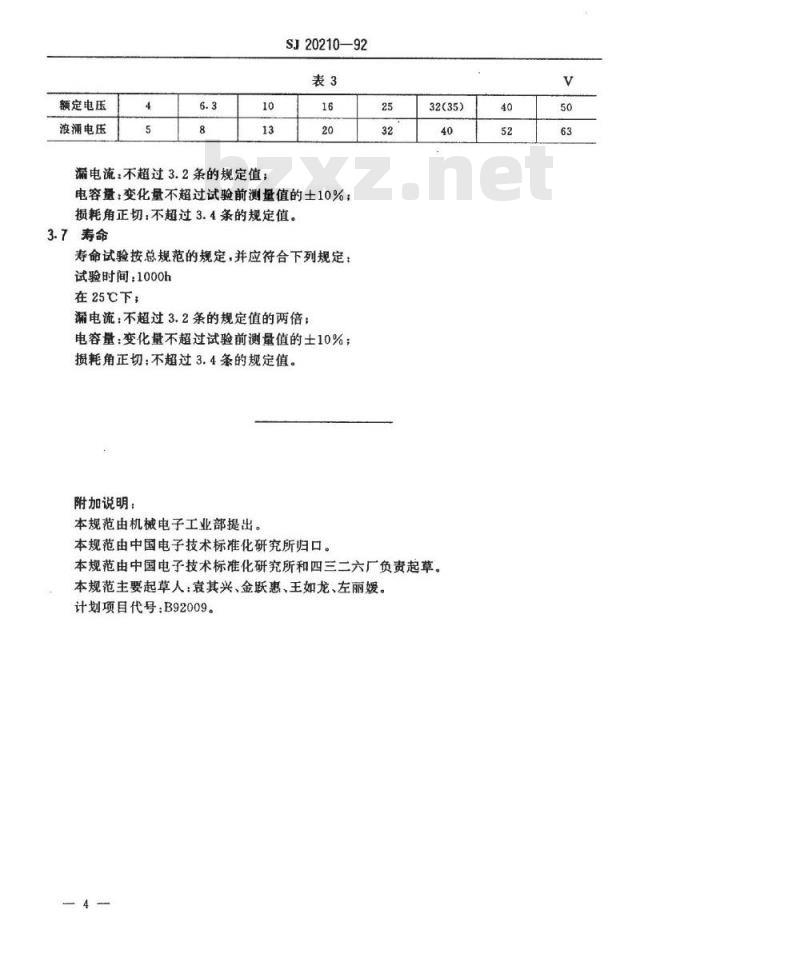

浪涌电压按表3的规定。
额定电压
浪涌电压
漏电流：不超过3.2条的规定值；SJ20210—92
电容量：变化量不超过试验前测量值的士10%；损耗角正切，不超过3.4条的规定值。3.7寿命
寿命试验按总规范的规定，并应符合下列规定：试验时间：1000h
在25℃下，
漏电流：不超过3.2条的规定值的两倍；电容量：变化量不超过试验前测量值的士10%；损耗角正切：不超过3.4条的规定值。附加说明：
本规范由机械电子工业部提出。本规范由中国电子技术标准化研究所归口。25
32(35)
本规范由中国电子技术标准化研究所和四三二六厂负责起草。本规范主要起草人：袁其兴、金联惠、王如龙、左丽媛。计划项目代号：B92009。
