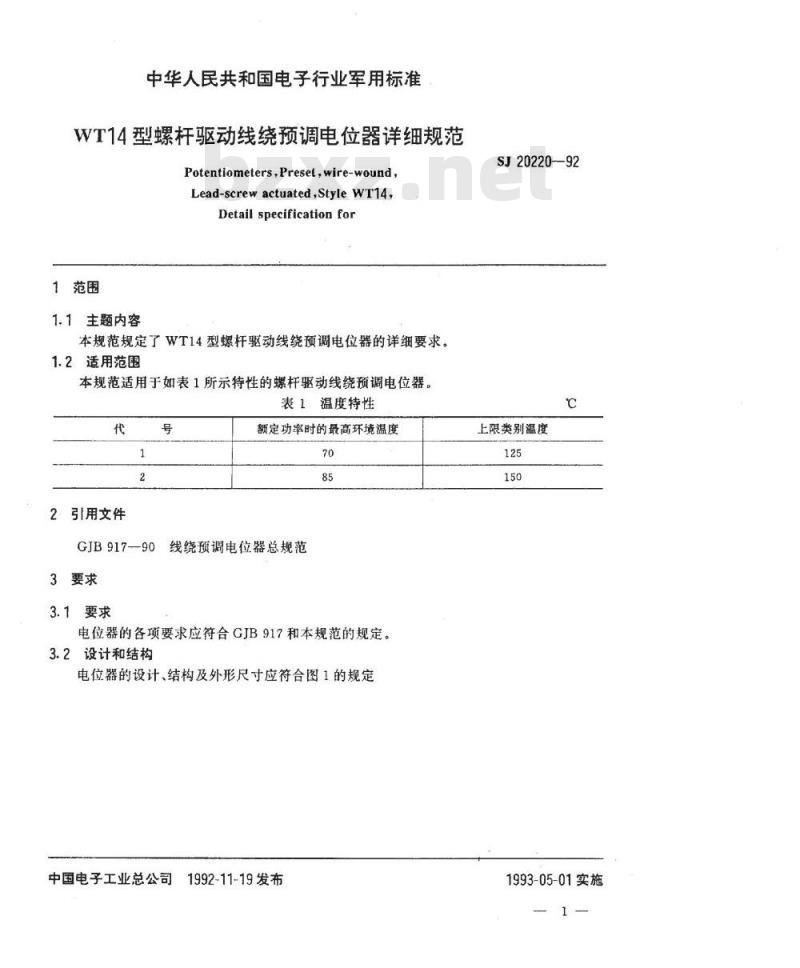

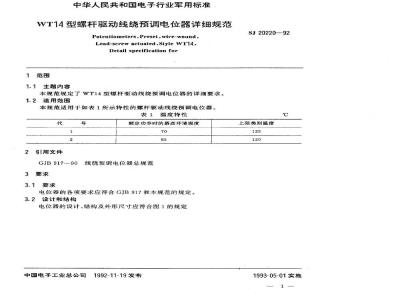

中华人民共和国电子行业军用标准WT14型螺杆驱动线绕预调电位器详细规范Potentiometers,Preset,wire-wound，Lead-screw actuated,Style WT14,Detail specificationfor
1范围
1.1主题内容
本规范规定了WT14型螺杆驱动线绕预调电位器的详细要求1.2适用范围
本规范适用于如表1所示特性的螺杆驱动线绕预调电位器。表1温度特性
引用文件bZxz.net
GJB917-90
3要求
3.1要求
额定功率时的最高环境温度
线绕预调电位器总规范
电位器的各项要求应符合GJB917和本规范的规定。3.2设计和结构

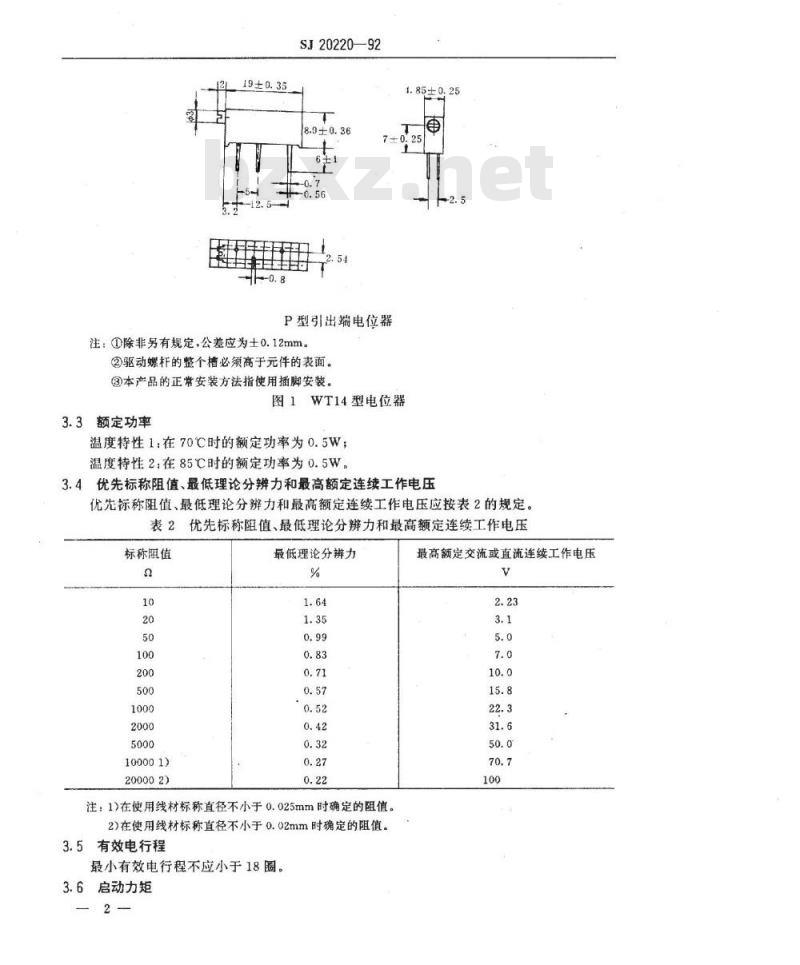

电位器的设计、结构及外形尺寸应符合图1的规定中国电子工业总公司
1992-11-19发布
SJ20220-—92
上限类别温度
1993-05-01实施
SJ20220—92
8.0±0.36
4.85±0.25
P型引出端电位器
注：①除非另有规定，公差应为士0.12mm。②驱动螺杆的整个槽必须高于元件的表面。③本产品的正常安装方法指使用插脚安装。图1WT14型电位器
3.3额定功率
温度特性1：在70℃时的额定功率为0.5W；温度特性2：在85℃时的额定功率为0.5W。优先标称阻值、最低理论分辨力和最高额定连续工作电压3.4
优先标称阻值、最低理论分辨力和最高额定连续工作电压应按表2的规定。表2优先标称阻值、最低理论分辨力和最高额定连续工作电压标称阻值
100001)
200002)
最低理论分辨力
注：1)在使用线材标称直径不小于0.025mm时确定的阻值。2)在使用线材标称直径不小于0.02mm时确定的阻值。3.5有效电行程
最小有效电行程不应小于18圈。3.6启动力矩
最高额定交流或直流连续工作电压V
S320220--92

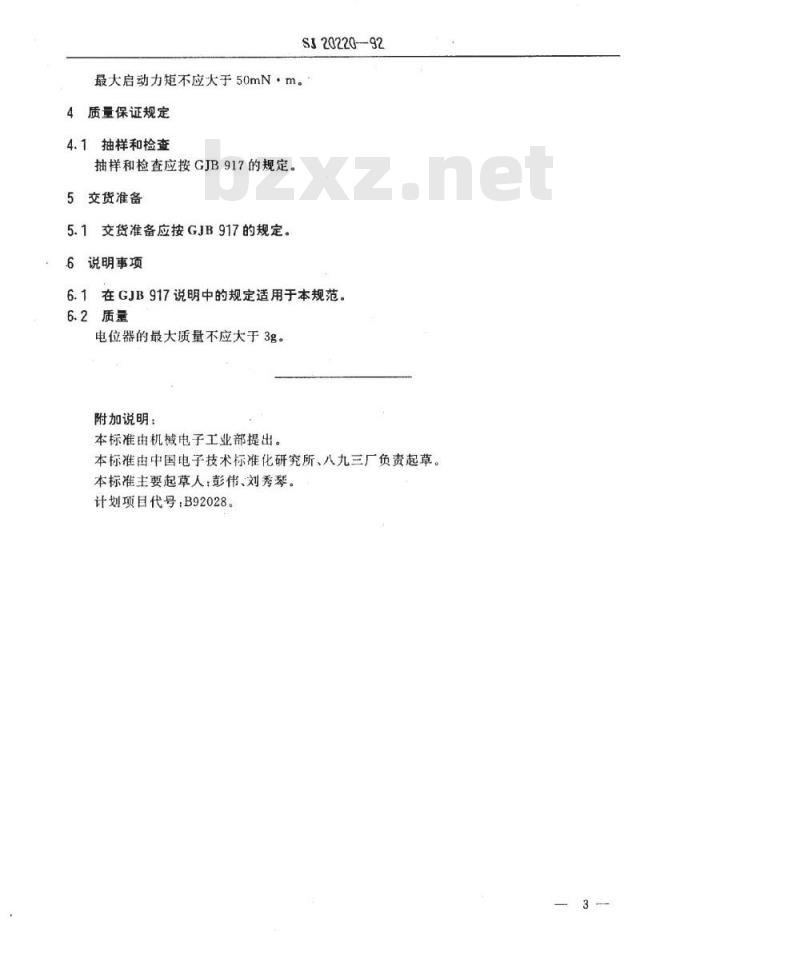

最大启动力矩不应大于50mN·m。4质量保证规定
4.1抽样和检查
抽样和检查应按GJB917的规定。5
交货准备
5.1交货准备应按GJB917的规定。说明事项
6.1在GJB917说明中的规定适用于本规范。6.2质量
电位器的最大质量不应大于3g。附加说明：
本标准由机械电子工业部提出，本标准由中国电子技术标准化研究所、八九三厂负责起草。本标准主要起草人：伟、刘秀琴。计划项目代号：B92028。
