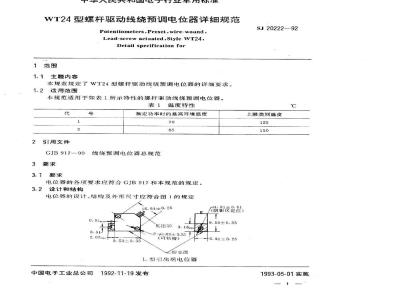

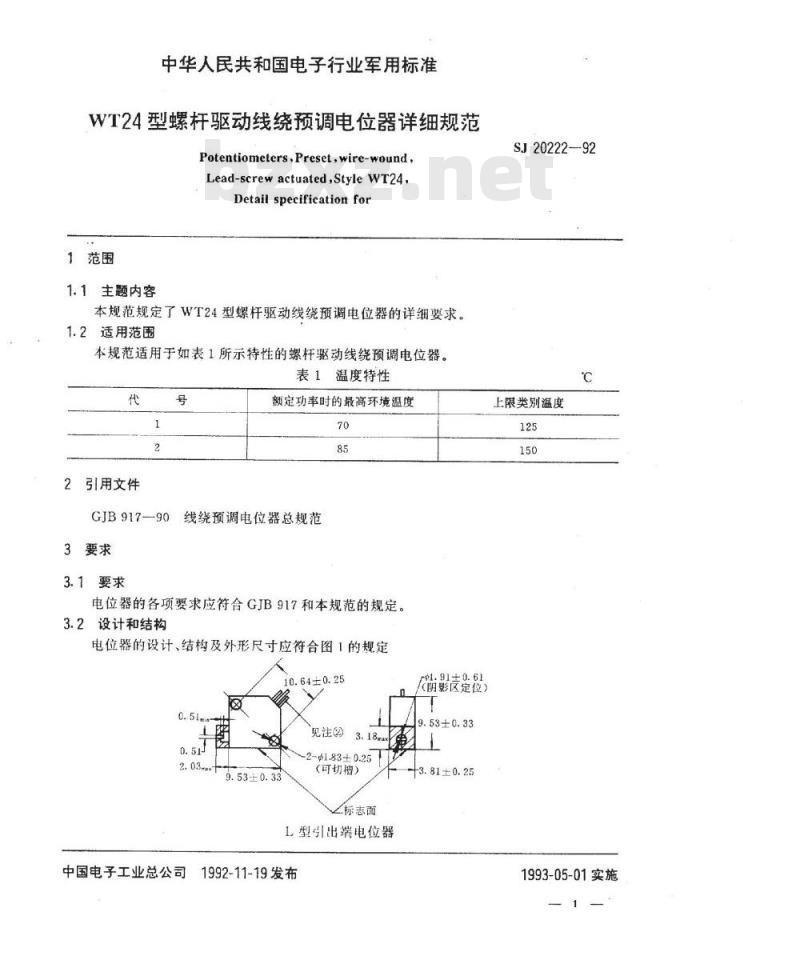

中华人民共和国电子行业军用标准WT24型螺杆驱动线绕预调电位器详细规范Potentiometers,Preset,wire-wound,Lead-screwactuated,StyleWT24,Detail specification for
1范围
1.1主题内容
本规范规定了WT24型螺杆驱动线绕预调电位器的详细要求。1.2适用范围
本规范适用于如表1所示待性的螺杆驱动线绕预调电位器。表1温度特性
引用文件
额定功率时的最高环境温度
GJB917-90
线绕预调电位器总规范
3要求
3.1要求
电位器的各项要求应符合GJB917和本规范的规定。3.2设计和结构
电位器的设计、结构及外形尺寸应符合图1的规定10.64±0.25
见注②
2-1.83±0.25
9.53±0.33www.bzxz.net
（可切）
标志面
L型引出端电位器
中国电子工业总公司
1992-11-19发布
r9l.91±0.61
《朗影区定位）
9.53±0.33
3.81±0.25
SJ20222—92
上限类别温度
1993-05-01实施
4.83+1.27
41.91±0.61
4.83±1.27
SJ20222—92
标志面
$1.91±0.64
（阴影区定位）2.54
9.53±0.33
4.75±0.51
4.95±1.27
9.53±0.33

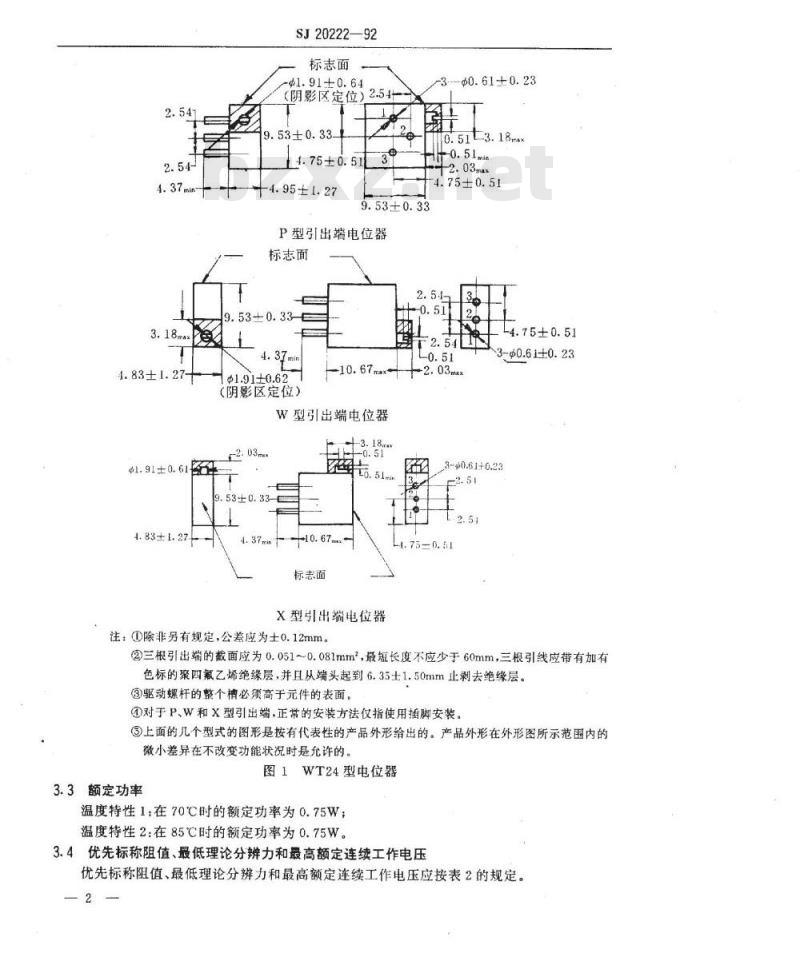

P型引出端电位器
标志面
-30.61±0.23
0.51t3.18mx
4.75±0.51
9.53±0.33
+1.91±0.62
（阴影区定位）
W型引出端电位器
53±0.33-
标志面
X型引出端电位器
注：①除非另有规定，公差应为士0.12mm。2.54
3-00.61+0.23
-4.75=0.51
4.75±0.51
$0.61±0.23
②三根引出端的截面应为0.051~0.081mm，最短长度不应少于60mm，三根引线应带有加有色标的聚四氟乙烯绝缘层，并且从端头起到6.35土1.50mm止剥去绝缘层。③驱动螺杆的整个槽必须高于元件的表面。①对于P、W和X型引出端，正带的安装方法仅指使用插脚安装。③上面的几个型式的图形是按有代表性的产品外形给出的。产品外形在外形图所示范围内的微小差异在不改变功能状况时是允许的。图1WT24型电位器
3.3额定功率
温度特性1：在70℃时的额定功率为0.75W；温度特性2：在85℃时的额定功率为0.75W。3.4优先标称阻值、最低理论分辨力和最高额定连续工作电压优先标称阻值、最低理论分辨力和最高额定连续工作电压应按表2的规定。2
SJ20222—92

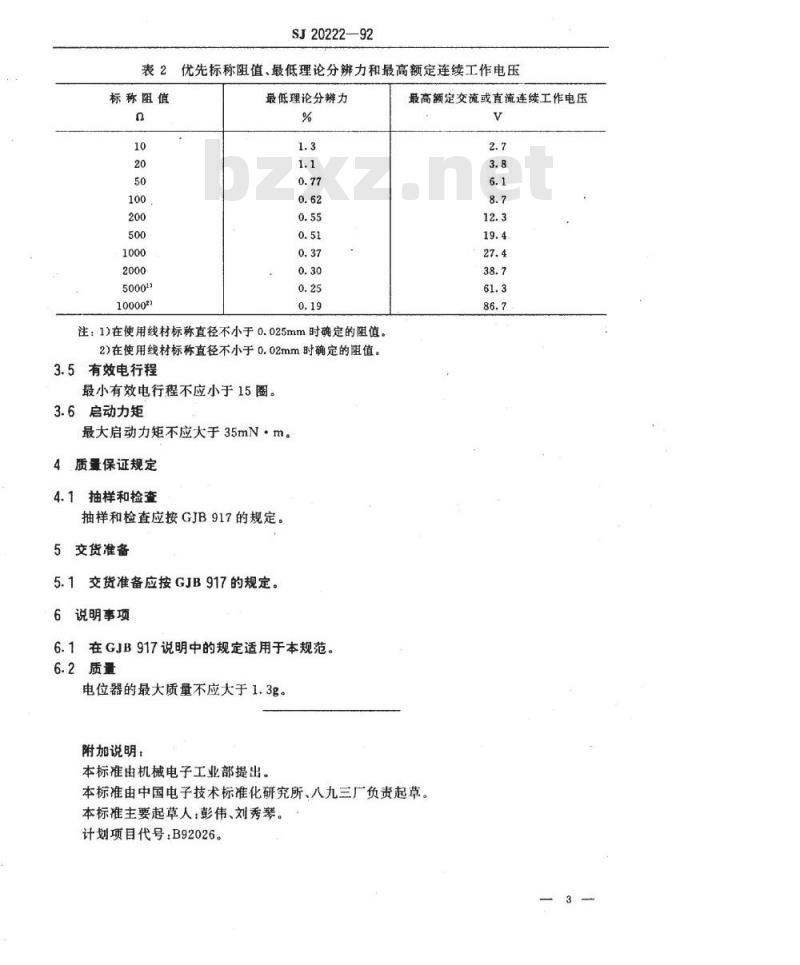

表2优先标称阻值、最低理论分辨力和最高额定连续工作电压标称阻值
100002
最低理论分辨力
注：1)在使用线材标称直径不小于0.025mm时确定的阻值，2)在使用线材标称直径不小于0.02mm时确定的阻值。3.5有效电行程
最小有效电行程不应小于15圈。3.6启动力矩
最大启动力矩不应大于35mN·m。4
质量保证规定
抽样和检查
抽样和检查应按GJB917的规定。5
交货准备
交货准备应按GJB917的规定。
说明事项
6.1在GJB917说明中的规定适用于本规范。6.2质量
电位器的最大质量不应大于1.3g。附加说明：
本标准由机械电子工业部提出。最高额定交流或直流连续工作电压V
本标准由中国电子技术标准化研究所、八九三厂负责起草。本标准主要起草人，彭伟、刘秀寒。计划项目代号：B92026。
