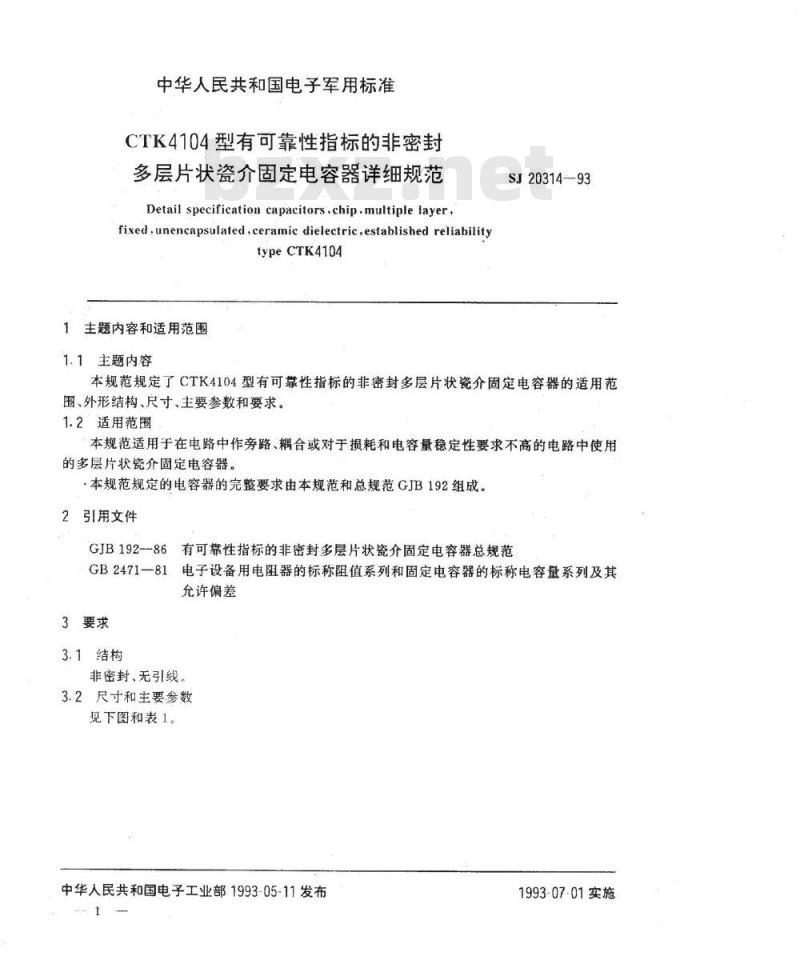

SJ 20314-1993ＣＴＫ４１０４型有可靠性指标的非密封多层片状瓷介固定电容器详细规范

中华人民共和国电子军用标准
CTK4104型有可靠性指标的非密封多层片状瓷介固定电容器详细规范Detail specification capacitors.chip.multiplelayer,fixed.unencapsulated,ceramicdielectric,established reliabilitytypeCTK4104
1主题内容和适用范围
1.1主题内容
SJ20314-93
本规范规定了CTK4104型有可靠性指标的非密封多层片状瓷介固定电容器的适用范围、外形结构、尺寸、主要参数和要求。1.2适用范围
本规范适用于在电路中作旁路、耦合或对于损耗和电容量稳定性要求不高的电路中使用的多层片状瓷介固定电容器。
·本规范规定的电容器的完整要求由本规范和总规范GJB192组成。2引用文件
GJB192-86有可靠性指标的非密封多层片状瓷介固定电容器总规范GB2471一81电子设备用电阻器的标称阻值系列和固定电容器的标称电容量系列及其允许偏差
3要求
3.1结构
非密封、无引线。
3.2尺寸和主要参数
见下图和表1。
中华人民共和国电子工业部1993-05-11发布1993-07-01实施
+20±0.25
SJ20314—93
4.50±0.25
注：图中的尺寸为裸片的尺寸，当涂覆引出端焊接层时，长度增加0.50mm，宽度和厚度增加0.30mm。表1
额定电压
标称电容量范围
27000~56000
100000~180000
注：标称电容量值应符合GB2471中E12系列的值。3.3标称电容量范围
见表1。
3.4标称电容量允许偏差
见表1。
3.5额定电压
见表1。
3.6额定温度和电压温度极限
3.7工作温度范围
-55~125℃。
3.8失效率等级
W、L、Q、B。
3.8引出端的涂覆层
3.9标志
按GJB192的规定。
质量保证规定
允许偏差代码
见GJB192第3章
交货准备
见GJB192第4章。
6说明
见GJB192第5章。
附加说明：
本规范由机械电子工业部提出。.SJ20314—93
本规范由电子工业部标准化研究所起草。计划项目代号：B92002。
