SJ 20340-1993３ｃｍ铝波导中功率假负载详细规范

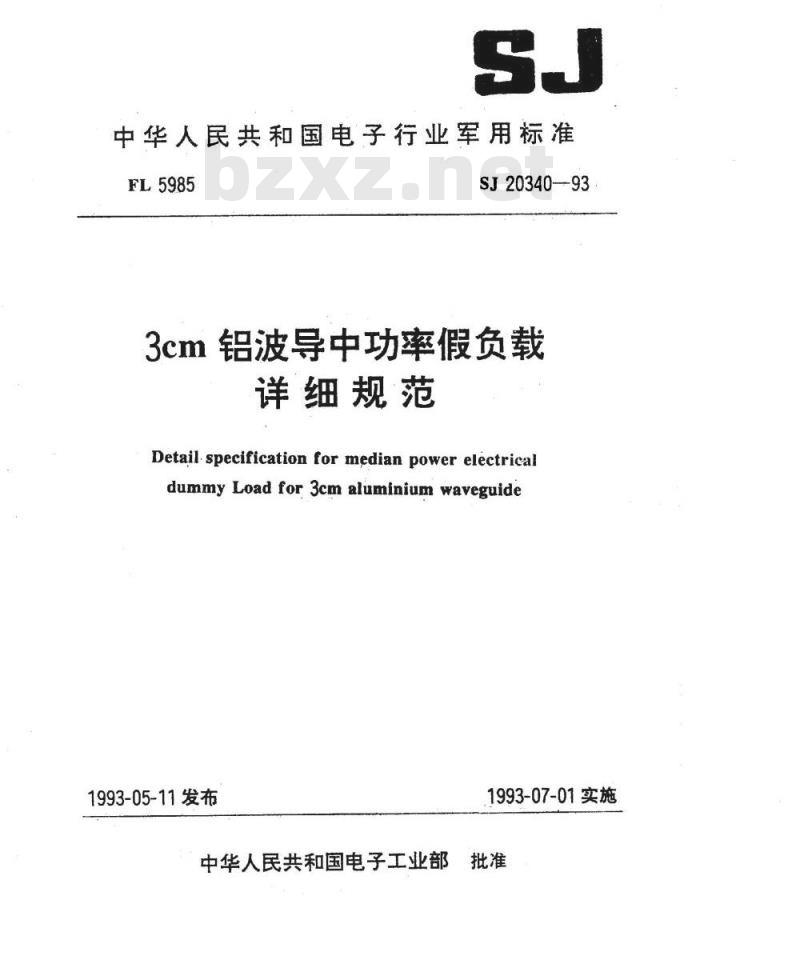

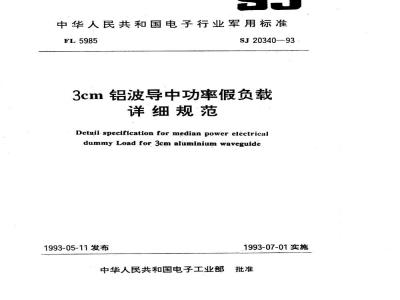

中华人民共和国电子行业军用标准FL5985
SJ20340--93
3cm铝波导中功率假负载
详细规范
Detail specification for median power electricaldummy Load for 3cm aluminium waveguide1993-05-11发布
1993-07-01实施
中华人民共和国电子工业部

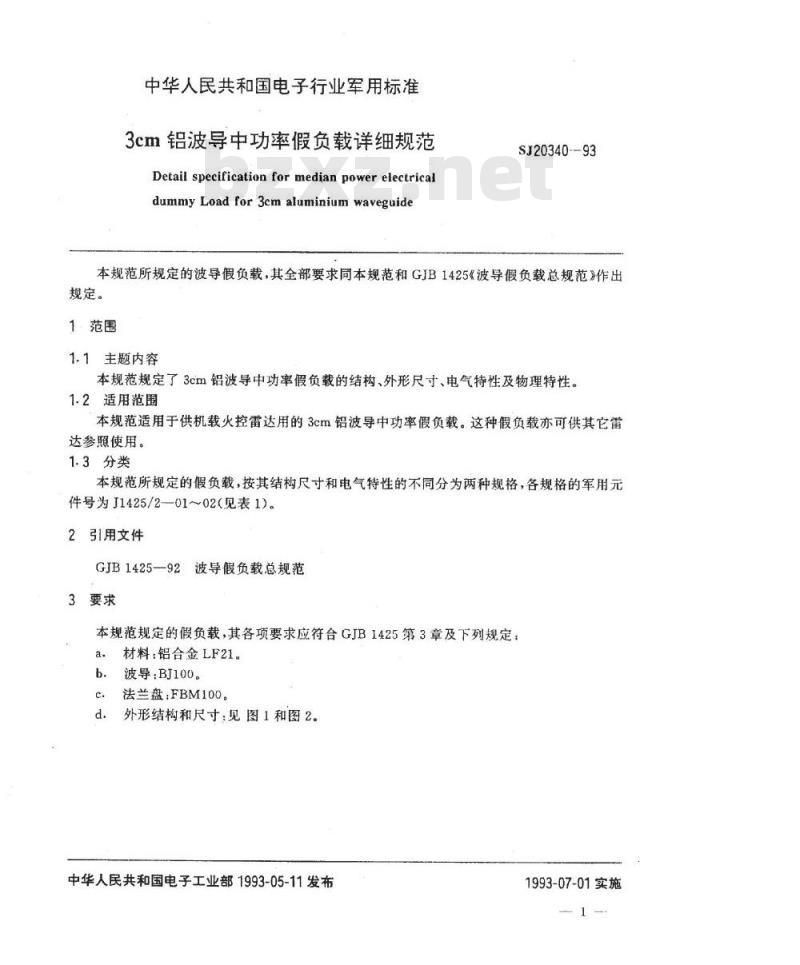

中华人民共和国电子行业军用标准3cm铝波导中功率假负载详细规范Detail specification for median powerelectricaldummyLoadfor3cmaluminiumwaveguideSJ20340--93
本规范所规定的波导假负载，其全部要求同本规范和GJB1425《波导假负载总规范》作出规定。
1·范围
1.1主题内容
本规范规定了3cm铝波导中功率假负载的结构、外形尺寸、电气特性及物理特性。1.2适用范围
本规范适用于供机载火控雷达用的3cm铝波导中功率假负载。这种假负载亦可供其它雷达参照使用。
1.3分类
本规范所规定的假负载，按其结构尺寸和电气待性的不同分为两种规格，各规格的军用元件号为J1425/2—01～02（见表1）。2
引用文件
GJB1425-92波导假负载总规范
3要求
本规范规定的假负载，其各项要求应符合GJB1425第3章及下列规定：材料：铝合金LF21。
波导：BJ100。
法兰盘：FBM100。
外形结构和尺寸：见图1和图2。中华人民共和国电子工业部1993-05-11发布1993-07-01实施
SJ20340--93

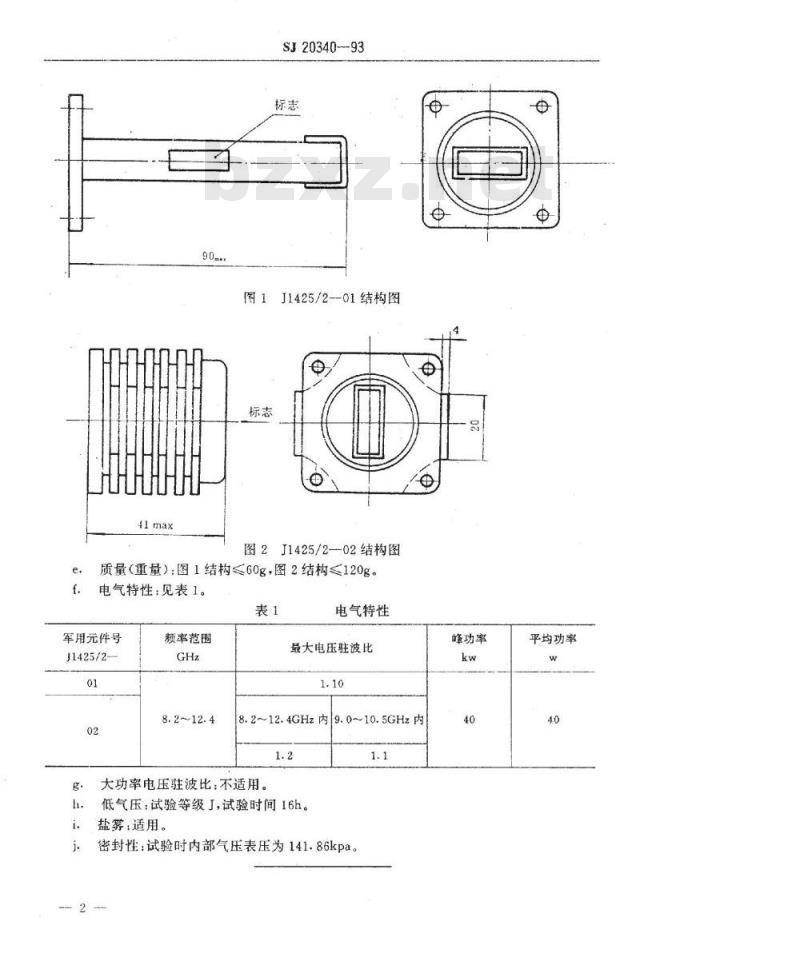

图1J1425/2--01结构图
图2J1425/2-02结构图
质量（重量）：图1结构≤60g，图2结构≤120g。电气特性：见表1。
军用元件号
J1425/2
频率范围
电气特性
最大电压驻波比
8.212.4GHz内
9.0~-10.5GHz内
大功率电压驻波比：不适用。
低气压：试验等级，试验时间16h。盐筹：适用。
密封性：试验时内部气压表压为141.86kpa。1.1
峰功率
平均功率

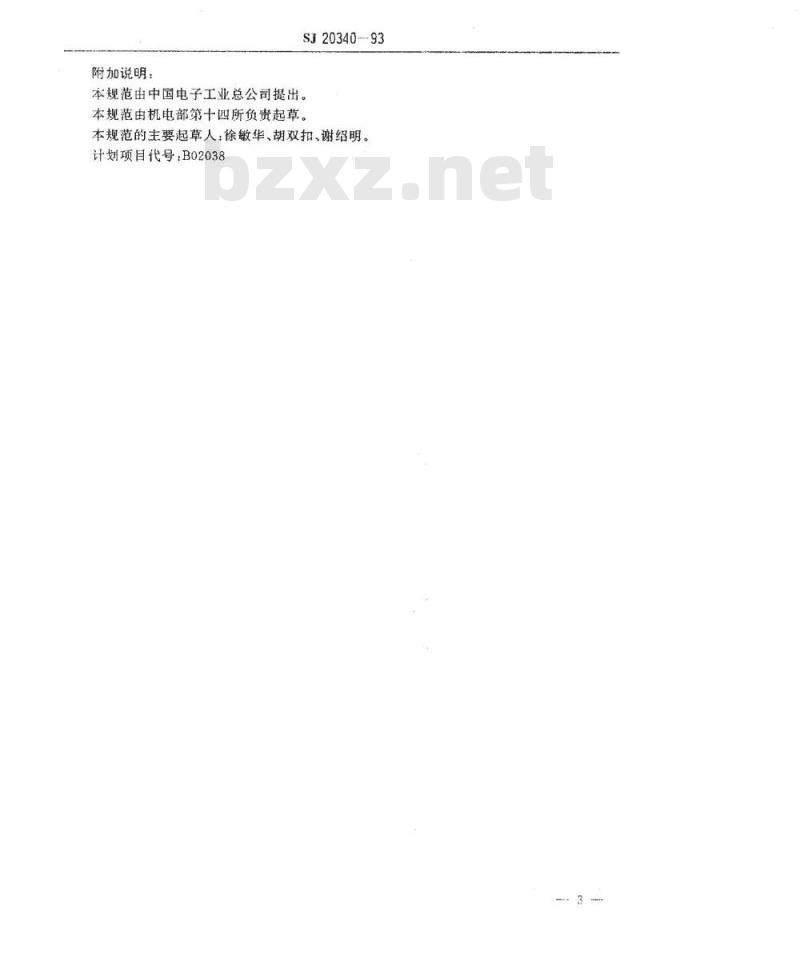

附加说明：
SJ20340--93
本规范由中国电子工业总公司提出。本规范由机电部第十四所负贵起草。本规范的主要起草人：徐敏华、胡双扣、谢绍明。计划项目代号：B02038
