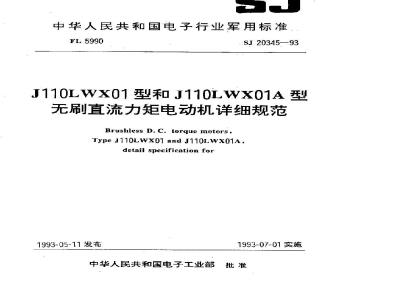

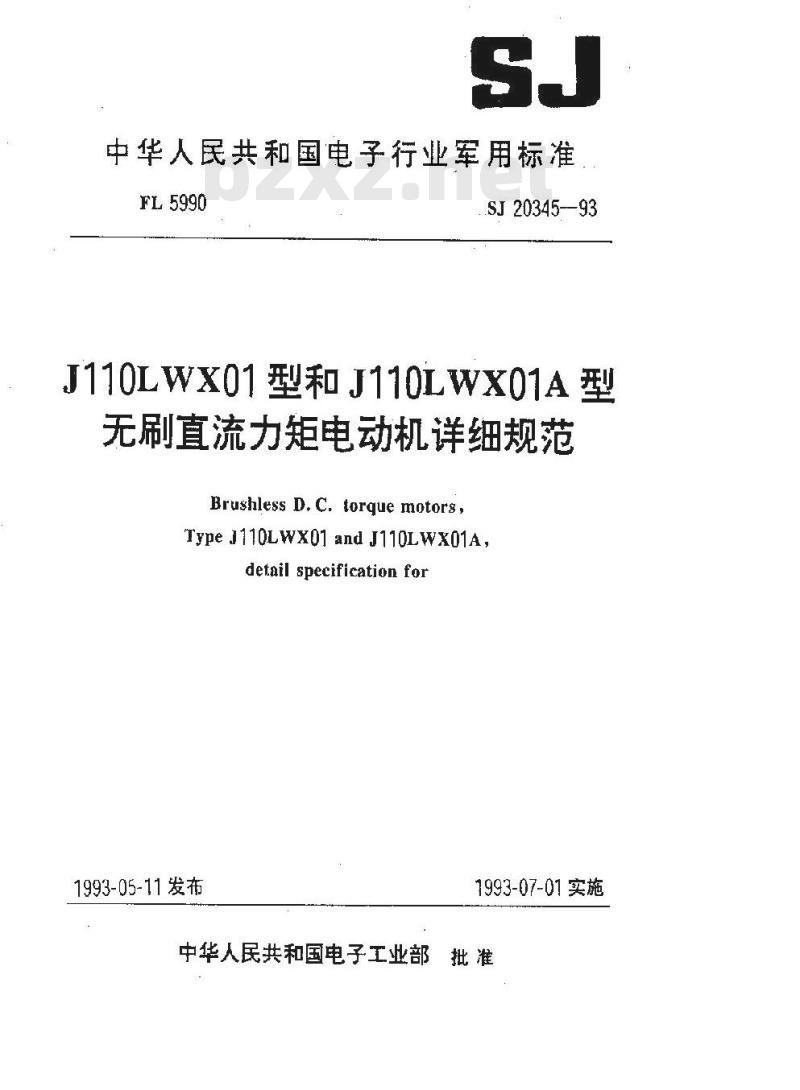

SJ 20345-1993Ｊ１１０ＬＷＸ０１型和Ｊ１１０ＬＷＸ０１Ａ型无刷直流力矩电动机详细规范

中华人民共和国电子行业军用标准FL5990
SJ20345--93
J110LWX01型和J110LWX01A型
无刷直流力矩电动机详细规范
Brushless D. C. torgue motors,Type J110LWX01 and J110LWX01A,detail specification for
1993-05-11发布
1993-07-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准J110LWX01型和J110LWX01A 型
无刷直流力矩电动机详细规范
Brusbless D.C,torque motors,TypeJ110LWx01and J110LWX014,detail specificallon for
SJ 20345-93

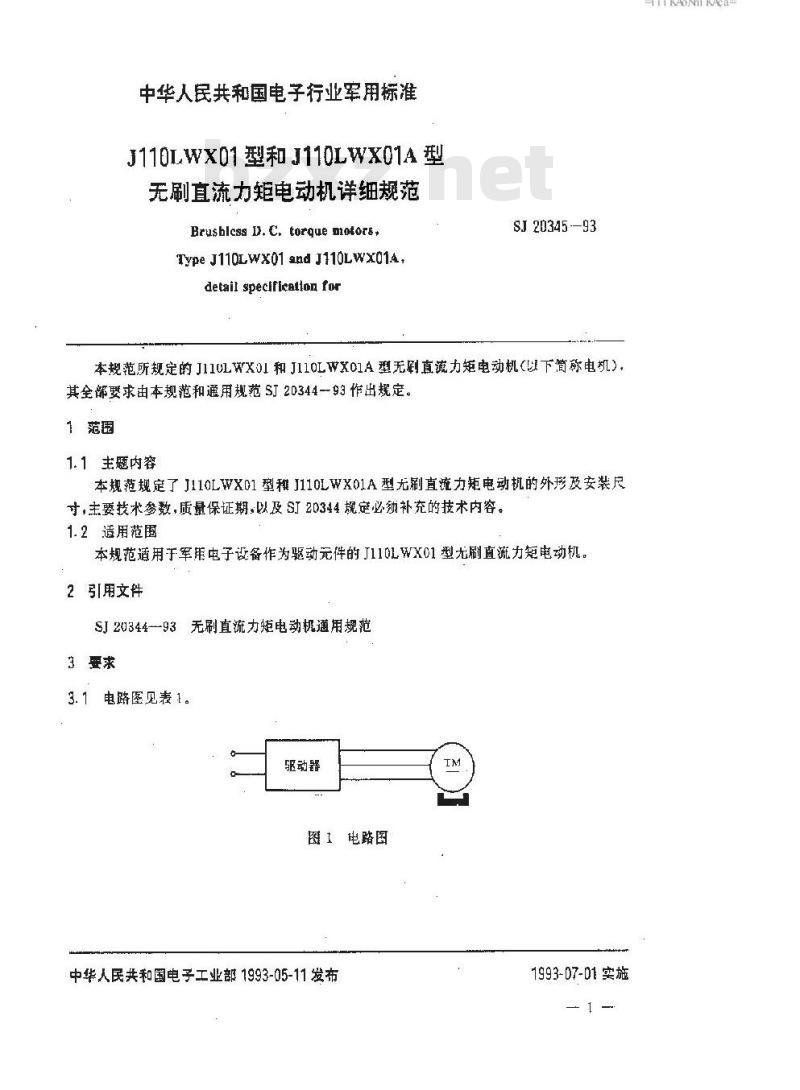

本规范所规定的J11ULWXOI和J11OLWX01A型无剧直流力矩电动机C以下简称电机)，其全部要求由本规范和通用规范SJ20344-93作出规定。1范围
1.1主题内容
本规范规定了J110LWX01型稚J110LWX01A型无刷直流力矩电动机的外形及安装尺寸，主要技术参数，质量保证期，以及ST20344规定必须补充的技术内容。1.2适用范圈
本规范适用于军用电子设备作为驱动元件的J110LWX01型无刷直流力矩电动机。2引用文件
SJ20344-93无刷直流力矩电动机通用规范3要求
3.1电路图见表1。
驱动器
图电路图
中华人民共和国电子工业部1993-05-11发布1993-07-01 实施
TKAONKAca
SJ 20345-93

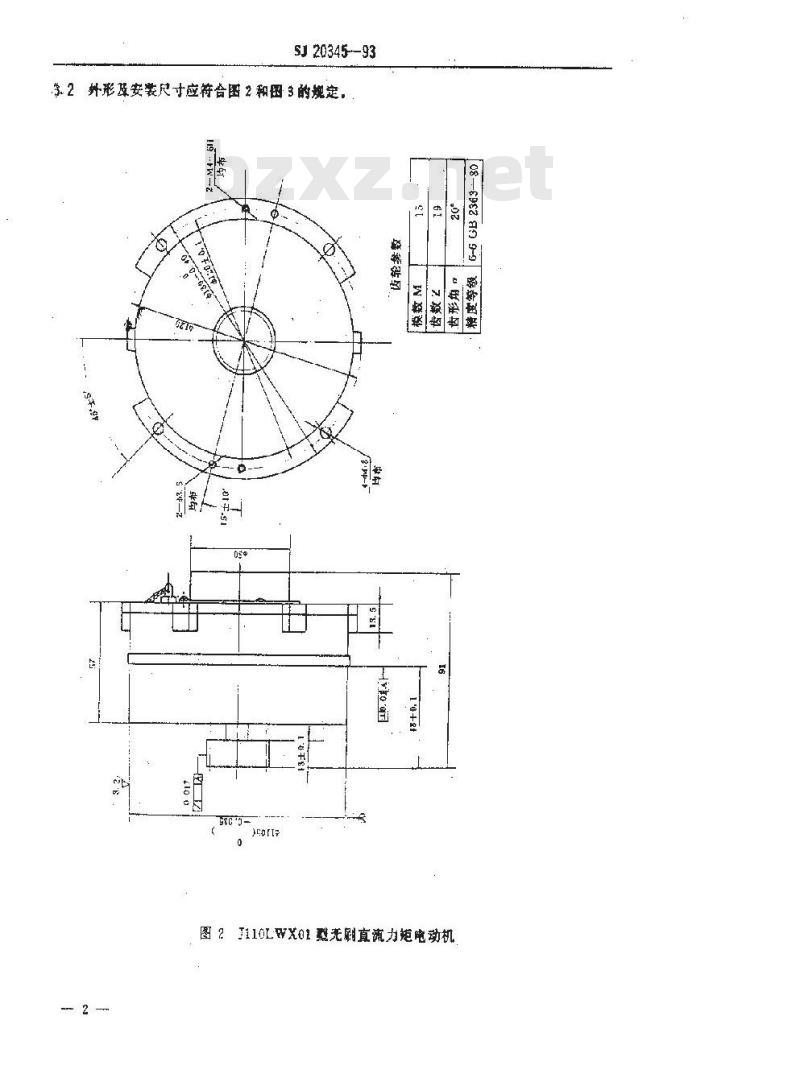

3. 2 外形及安装尺寸应符合图 2 和因 3 的规定，格
图21110LWX01光刷真流力矩电动机0
SJ20345—93

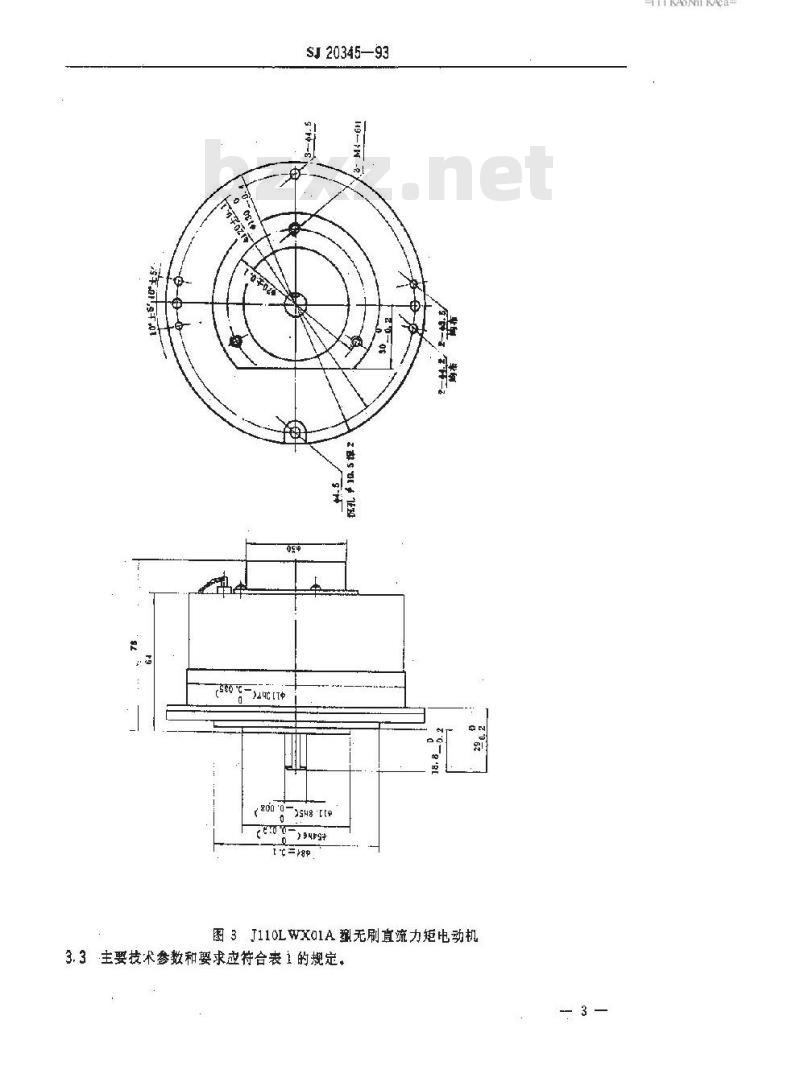

图3J110LWXa1A塑无刷直统力矩电动机3.3主要技术参数和要求应符合表1的规定。rKAoNiKAca
出线方式
峰值堵转电玉
峰值堵转转矩
峰值堵转电流
定子电围
最大空载转速
连续堵转电压
连续堵转转矩
连续绪转电流
堵转转矩灵敏度
始动电压
转子转动恒量
低温低气压
高温低气压
规定腻冲冲者
质量保证期
附加说明：
SJ 20345—93
J110LWX01
接线片
>50N·m
390r/min
0. 50N·m/A
JIIOLWXO1A
4.71×15-*Kg*m
55r;1. DOkPa
95℃.00kPa
频本范围10~500Hz,振幅5.75mm，如连度 98m/g峰值加速度490m/s*.持续时间11+1ms，波形为半正弦存放期三年，保月期一年
本规范由电了工业部科技与质量监督司提出。本规范由中国电子技术标准化研究所归口，本规范电机械电了工业部第二十研究所起草，本规范主要起草人：胡永丰，胡如舟、杜洪富，计划项目代号：B12026。
