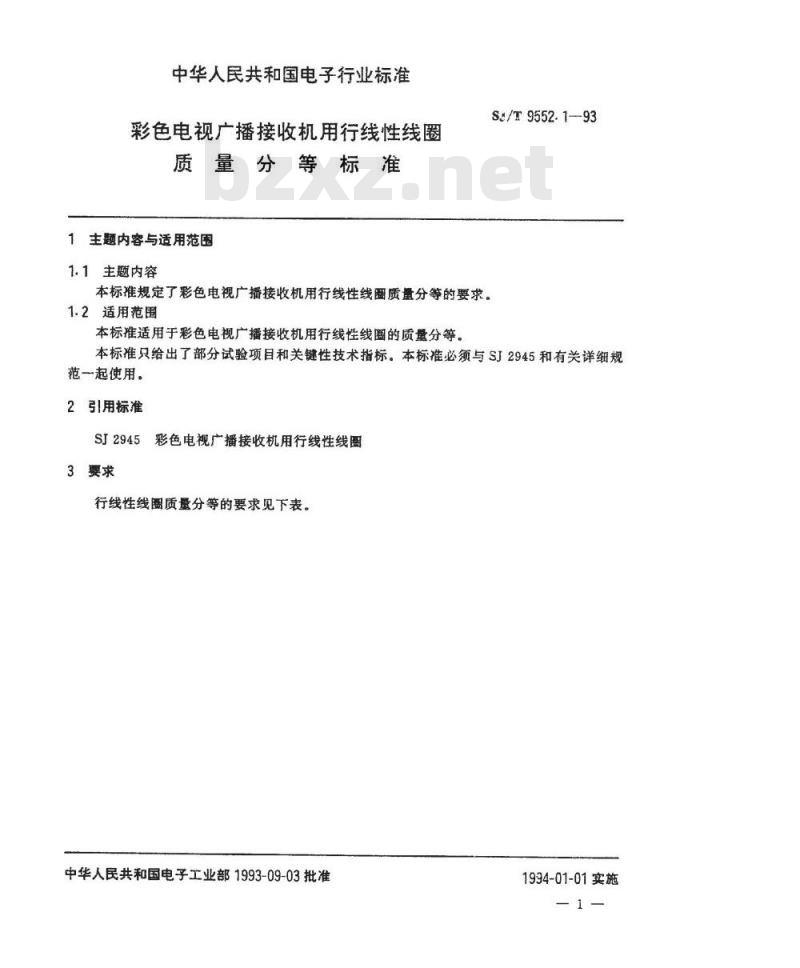

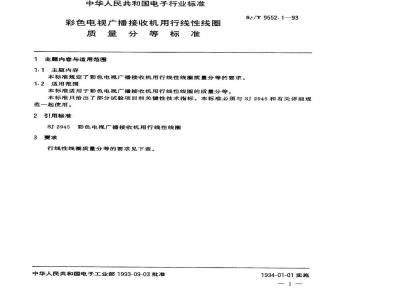

SJ/T 9552.1-1993彩色电视广播接收机用行线性线圈质量分等标准

中华人民共和国电子行业标准
彩色电视广播接收机用行线性线圈质量分等标准
1主题内容与适用范围
1.1主题内容
本标准规定了彩色电视广播接收机用行线性线圈质量分等的要求。1.2适用范围
本标推适用于彩色电视广播接收机用行线性线圈的质量分等。S/T9552.1-93
本标准只给出了部分试验项目和关键性技术指标。本标准必须与SJ2945和有关详细规范一起使用。
2引用标准
5彩色电视广播接收机用行线性线图SJ2945
3要求

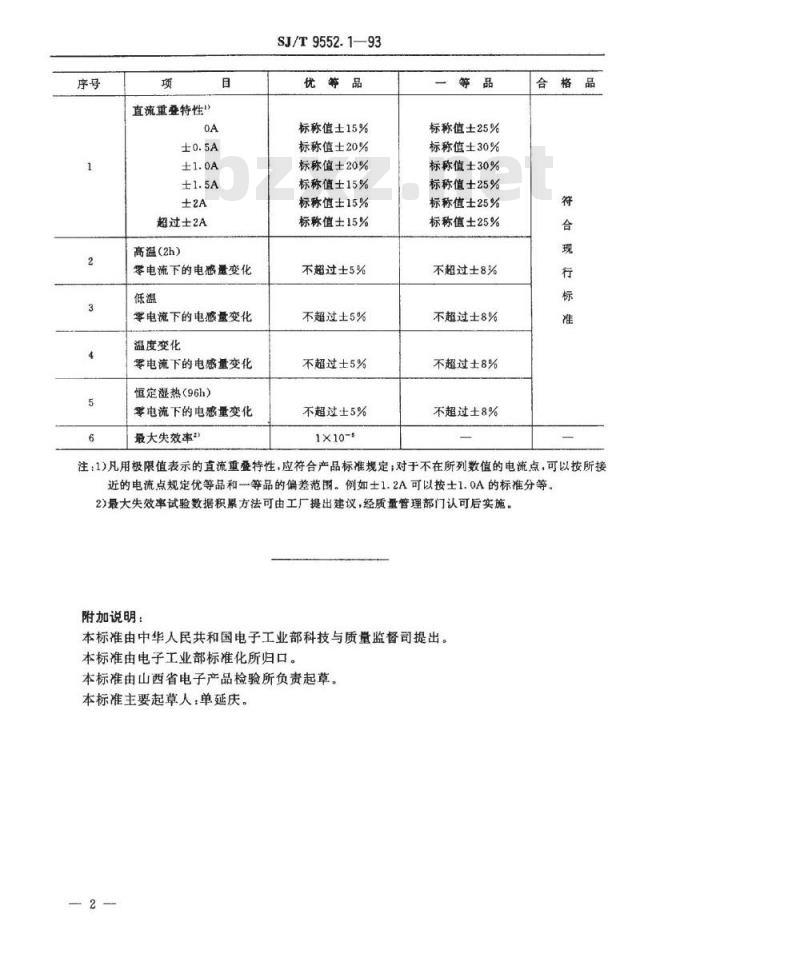

行线性线圈质量分等的要求见下表。中华人民共和国电子工业部1993-09-03批准1994-01-01实施
直流重叠特性\
超过士2A
高温（2h）
零电流下的电感量变化
零电流下的电感量变化
温度变化
零电流下的电感量变化
恒定凝热（96h）
零电流下的电感量变化
最大失效率”
SJ/T9552.1—93
优等品
标称值士15%
标称值士20%
标称值士20%
标称值士15%
标称值士15%
标称值士15%
不超过士5%
不超过士5%
不超过士5%
不超过5%
1×10-
标称值土25%
标称值土30%
标称值士30%
标称值士25%
标称值士25%
标称值士25%
不超过士8%
不超过士8%
不超过士8%
不超过土8%
注：1）凡用极限值表示的直流重叠特性，应符合产品标准规定；对于不在所列数值的电流点，可以按所接近的电流点规定优等品和等品的偏差范围。例如士1.2A可以按士1.0A的标准分等。2)最大失效率试验数据积累方法可由工厂提出建议，经质量管理部门认可后实施。附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由电子工业部标准化所归口。本标准由山西省电子产品检验所负责起草。本标准主要起草人：单延庆。
