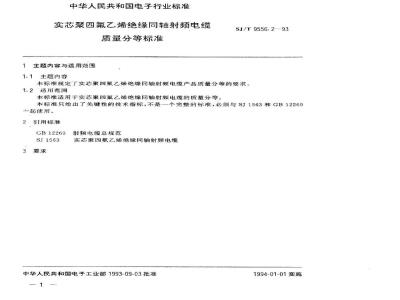

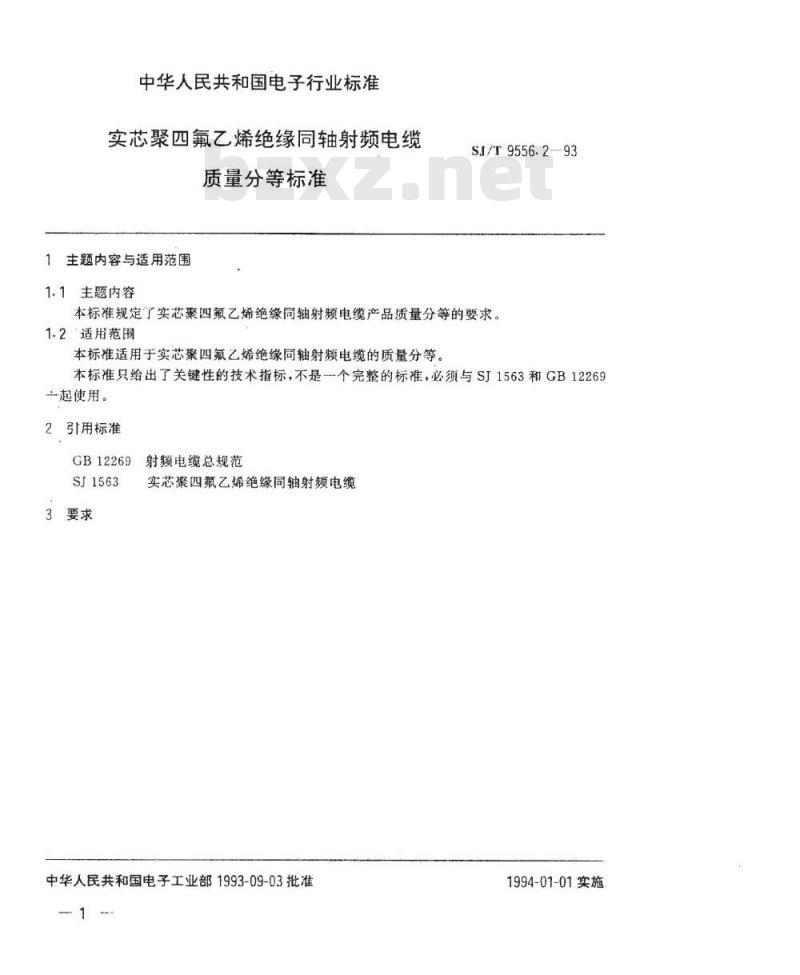

SJ/T 9556.2-1993实心聚四氟乙烯绝缘同轴射频电缆质量分等标准

中华人民共和国电子行业标准
实芯聚四氟乙烯绝缘同轴射频电缆质量分等标准
1主题内容与适用范围
1.1主题内容
SJ/T9556.2--93
本标准规定了实芯聚四氟乙烯绝缘同轴射频电缆产品质量分等的要求。1.2适用范围
本标准适用于实芯聚四氟乙烯绝缘同轴射频电缆的质量分等。本标准只给出了关键性的技术指标，不是-个完整的标准，必须与SJ1563和GB12269一起使用。
2引用标准
GB12269
SJ1563

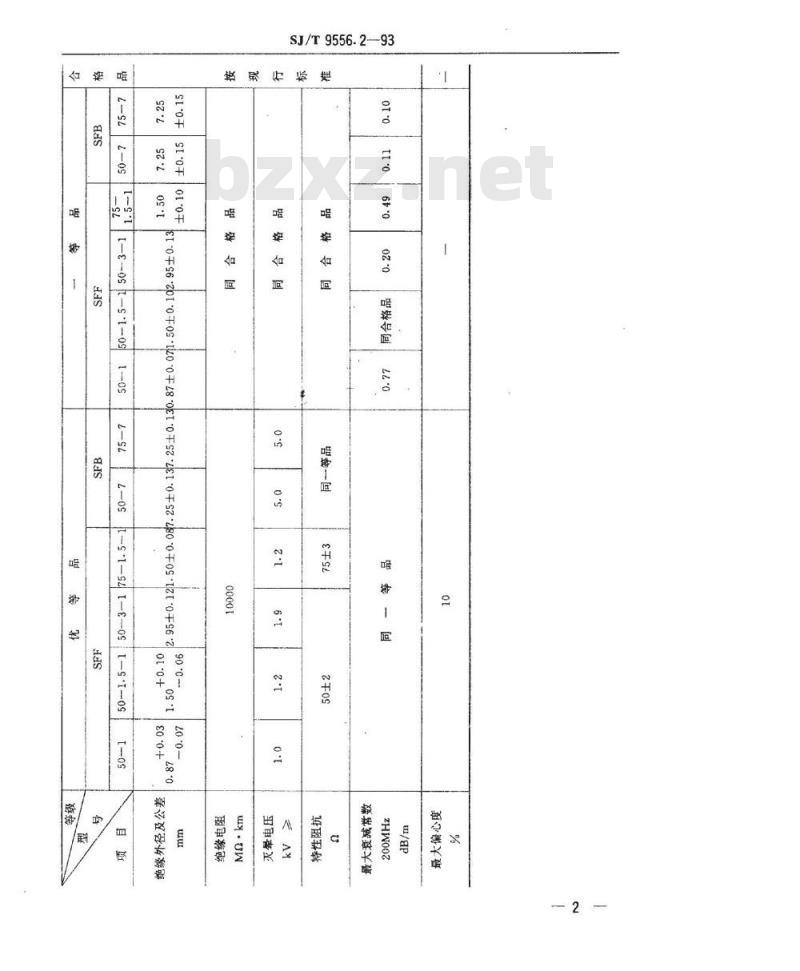

3要求
射频电缆总规范
实芯聚四氟乙烯绝缘同轴射频电缆中华人民共和国电子工业部1993-09-03批准1994-01-01实施
SJ/T9556.2-93
ot0干
智一回
2千00
1-9·1-09
SJ/T9556.2-93

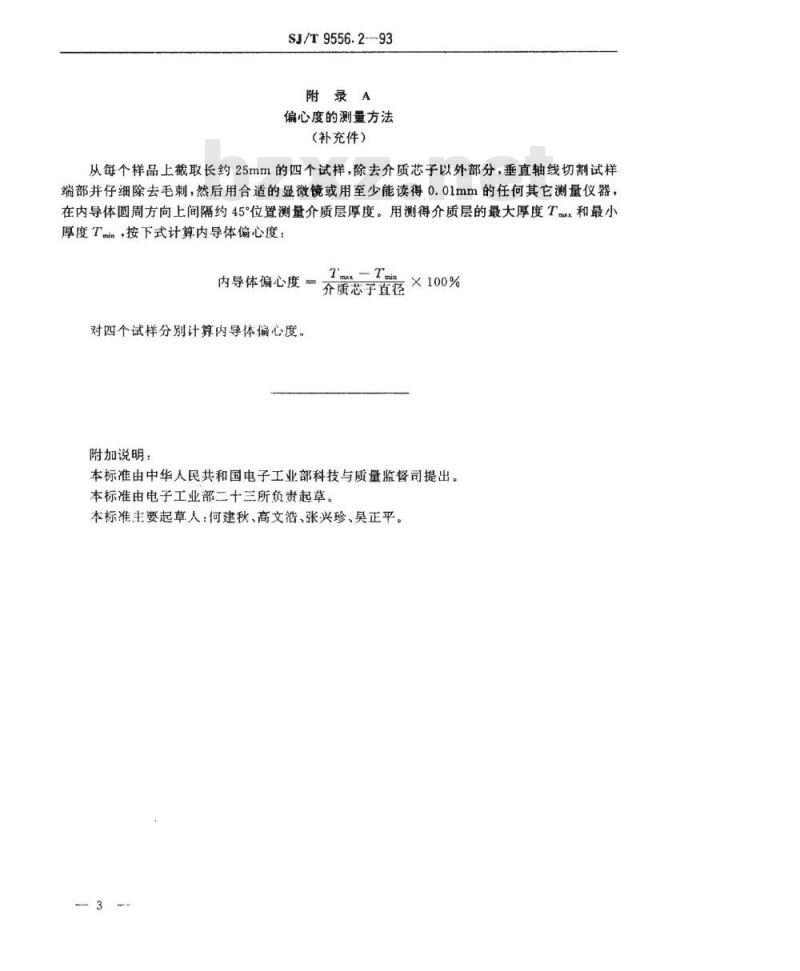

附录A
偏心度的测量方法
（补充件）
从每个样品上截取长约25mm的四个试样，除去介质芯子以外部分，垂直轴线切割试样端部并仔细除去毛刺，然后用合适的显微镜或用至少能读得0.01mm的任何其它测量仪器，在内导体圆周方向上间隔约45位置测量介质层厚度。用测得介质层的最大厚度T和最小厚度Tmi，按下式计算内导体偏心度：内导体偏心度
对四个试样分别计算内导体偏心度。附加说明：
TmxTmi
介质芯子直径
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由电子工业部二十三所负贵起草。本标准主要起草人：何建秋、高文浩、张兴珍、昊正平。3
