中华人民共和国电子行业标准bzxz.net

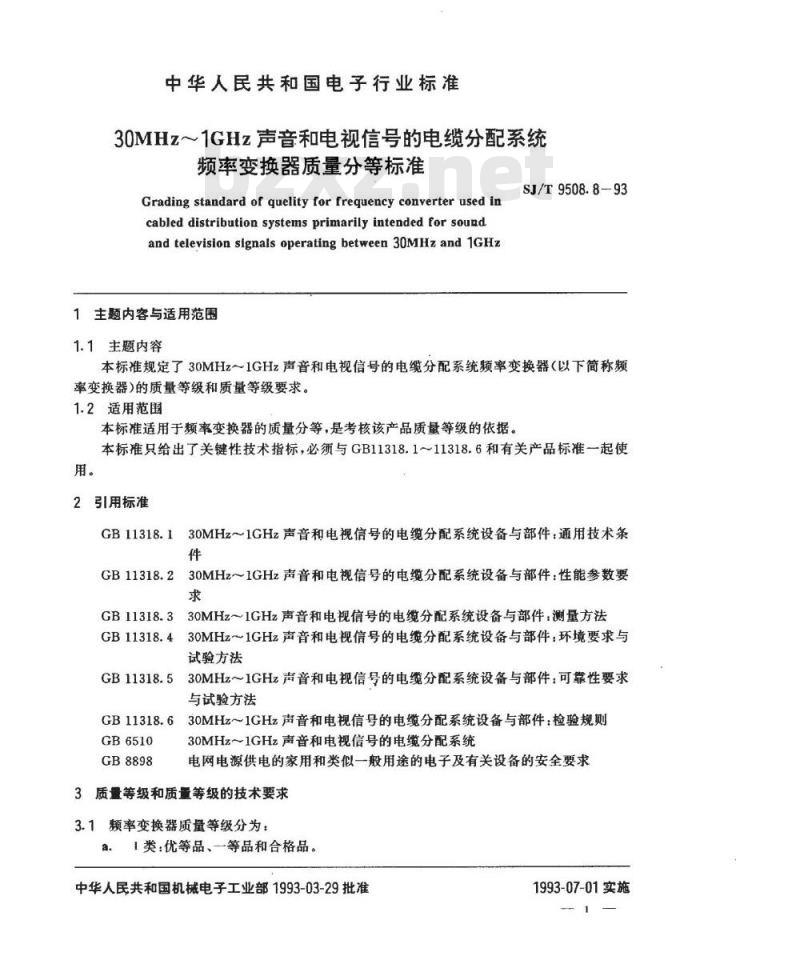

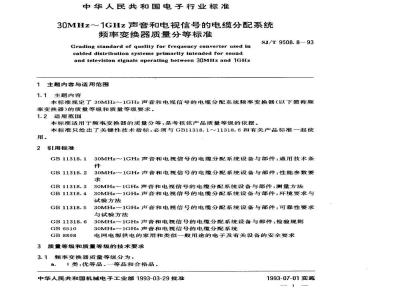

30MHz～1GHz声音和电视信号的电缆分配系统频率变换器质量分等标准
Grading standard of uelity for frequency converter used incabled distribution systems primarily intended for soundand television signals operating between 3OMHz and 1GHz1主题内容与适用范围
1.1主题内容
SJ/T9508.8-93
本标准规定了30MHz～1GHz声音和电视信号的电缆分配系统频率变换器（以下简称频率变换器）的质量等级和质量等级要求。1.2适用范围
本标准适用于频率变换器的质量分等，是考核该产品质量等级的依据。本标准只给出了关键性技术指标，必须与GB11318.1~11318.6和有关产品标准一起使用。
2引用标准
GB11318.130MHz～1GHz声音和电视信号的电缆分配系统设备与部件：通用技术条件
GB11318.2
30MHz~1GHz声音和电视信号的电缆分配系统设备与部件：性能参数要求
GB11318.33
30MHz1GHz声音和电视信号的电缆分配系统设备与部件：测量方法30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：环境要求与GB11318.43
试验方法
GB11318.5
30MHz~1GHz声音和电视信号的电缆分配系统设备与部件：可靠性要求与试验方法
GB11318.6
30MHz1GHz声音和电视信号的电缆分配系统设备与部件：检验规则GB6510
GB8898
30MHz～1GHz声音和电视信号的电缆分配系统电网电源供电的家用和类似一般用途的电子及有关设备的安全要求3质量等级和质量等级的技术要求3.1频率变换器质量等级分为：
a1类：优等品、一等品和合格品。中华人民共和国机械电子工业部1993-03-29批准1993-07-01实施
1类：一等品和合格品。
SJ/T9508.8-93
3.2性能参数要求见表1（1类）和表2(1类）。表1
频率总偏差
带外衰减
频率总偏差
带外衰减
优等品
优等品
3.3交收检验合格质量水平AQL值的规定3.3.1对合格品的要求应符合GB11318.6的规定。3.3.2对-等品和优等品的要求见表3。表3
检验项目
开箱检查，工艺装配检查
电性能参数检查
不合格品
3.4，例行检验不合格质量水平RQL值的规定C类
不合格品
3.4.1对合格品的要求应符合GB11318.6的规定，3.4.2对一等品和优等品的要求见表4。表4
检验项目
电性能参数测量
环境试验
不合格品
不合格品
性能参数
一等品
合格品
符合现行标准
性能参数
合格品
符合现行标准
检验水平
般检查水平Ⅱ
判别水平
抽样方案
次正常抽样方案
抽样方案
次正常抽样方案
3.5三种等级频率变换器的可靠性要求与试验方法除符合GB11318.5的规定外，其优等品的MTBF的6，值：分立元器件和混合电路式设备应不小于3000h，集成电路式设备应不小于5000h。
SJ/T9508.8-93

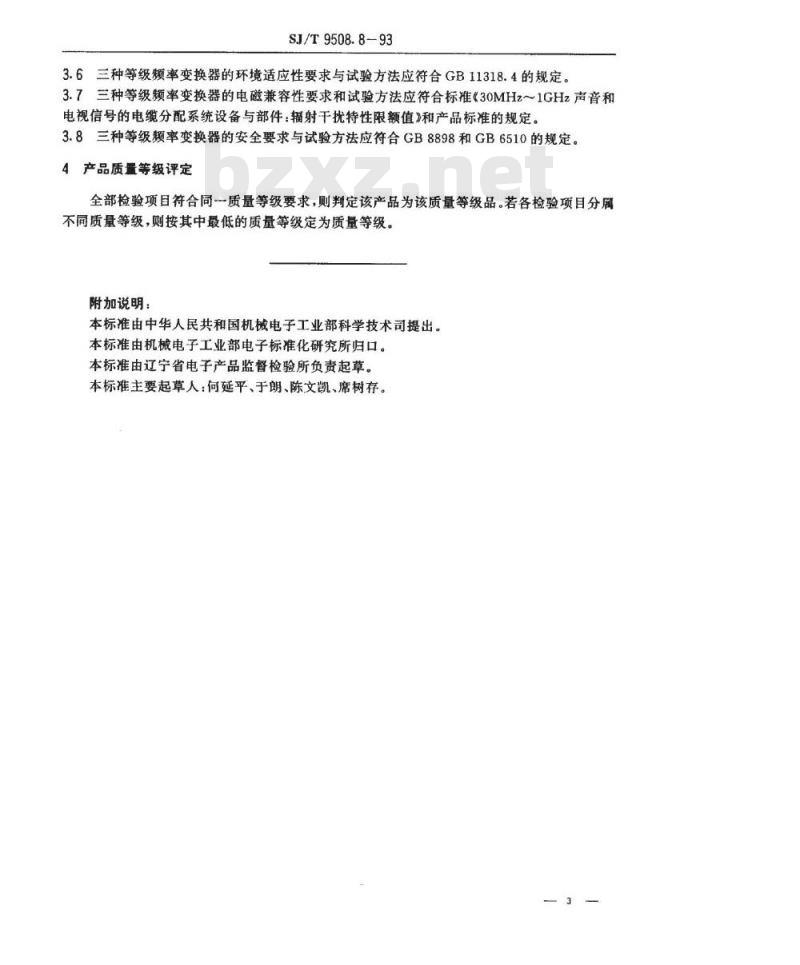

3.6三种等级频率变换器的环境适应性要求与试验方法应符合GB11318.4的规定。3.7三种等级频率变换器的电磁兼容性要求和试验方法应符合标准《30MHz～1GHz声音和电视信号的电缆分配系统设备与部件：辐射干扰特性限额值》和产品标准的规定。3.8三种等级频率变换器的安全要求与试验方法应符合GB8898和GB6510的规定。4产品质置等级评定
全部检验项目符合同一质量等级要求，则判定该产品为该质量等级品。若各检验项目分属不同质量等级，则按其中最低的质量等级定为质量等级。附加说明：
本标准由中华人民共和国机械电子工业部科学技术司提出。本标准由机械电子工业部电子标准化研究所归口。本标准由辽宁省电子产品监督检验所负责起草。本标准主要起草人：何延平、于朗、陈文凯、席树存。
