SJ/T 10131-1991电气继电器 第十四部分：电气继电器触点的寿命试验－触点负载的优先值

中华人民共和国电子工业行业标准SJ/T10131-91
IEC255-14(1981)
电气继电器
第十四部分：电气继电器触点的寿命试验一触点负载的优先值
1991-04-02发布
中华人民共和国机械电子工业部1991-07-01实施

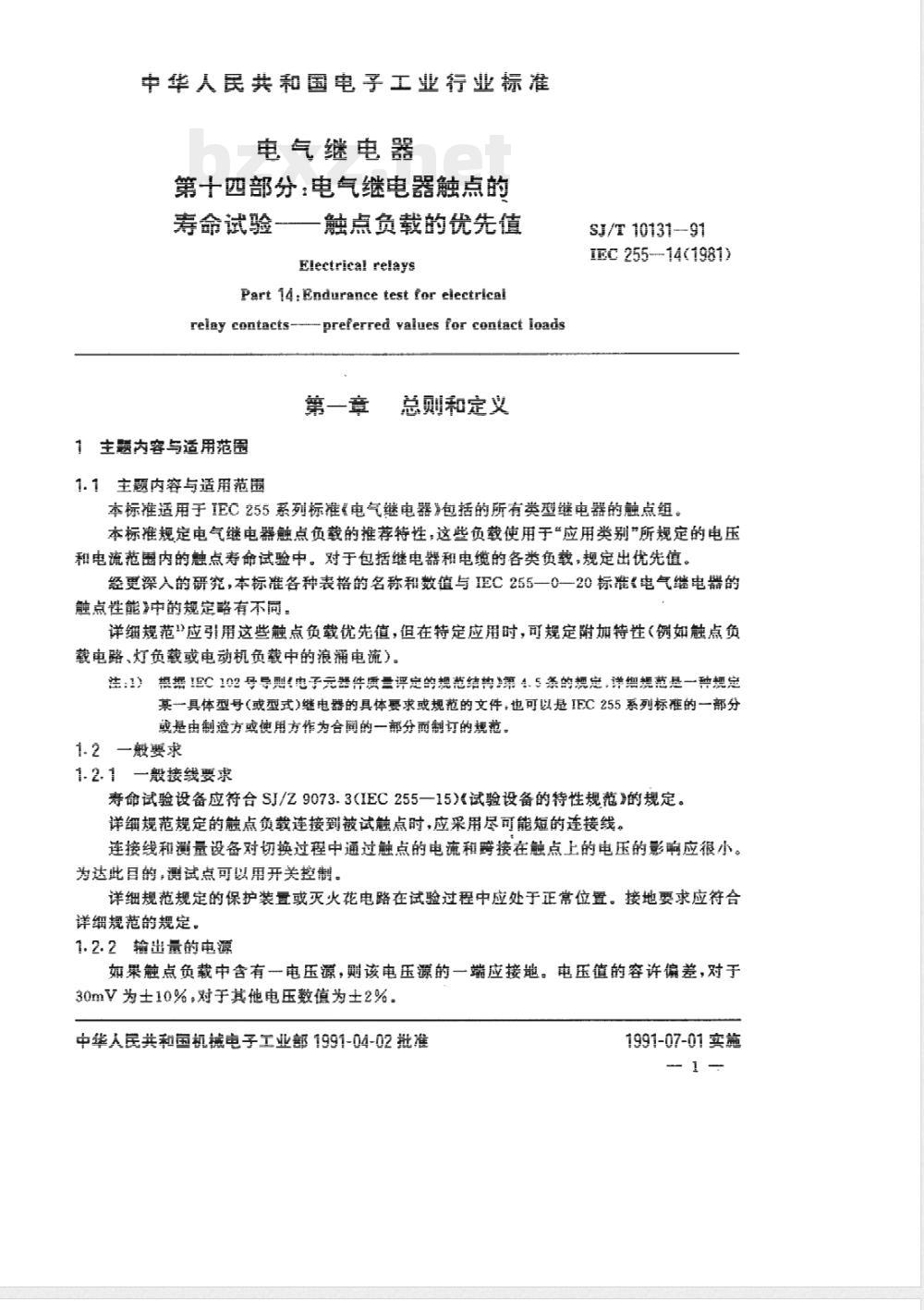

中华人民共和国电子工业行业标准申气继电器
第十四部分电气继电器触点的
寿命试验一一触点负载的优先值Electrical relays
Part 14.Endurance test for electricalrelay contacts-preferred values for contact loads第一章
1主题内容与适用范围
1.1主题内容与适用范围
总则和定义
SJ/T10131-91
TEC255-14(1981)
本标准适用于IEC255系列标准《电气继电器》包括的所有类型继电器的触点组。本标准规定电气继电器触点负载的推荐特性，这些负载使用于“应用类别“所规定的电压和电流范围内的触点寿命试验中。对于包括继电器和电缆的各类负载，规定出优先值。经更深入的研究，本标准各种表格的名称和数值与IEC255—0—20标准《电气继电器的触点性能中的规定略有不同，
详细规范应引用这些触点负载优先值，但在特定应用时，可规定附加特性（如触点负载电路、灯负载或电动机负载中的浪涌电流）。生：1）根据IBC102号导则！电子元器件质量评定的规范结势3第4.5条的规定，伴细规范是一种规定某一具体型号（或型式）继电器的具体要求或规范的文件，也可以是IEC255系列标推的一部分或是由制适方或使用方作为合同的一分而制订的规范。1.2一般要求
1.2.1一般接线要求
寿命试验设备应符合SJ/Z9073.3（IEC255—15X试验设备的特性规范》的规定。详细规范规定的触点负载连接到被试触点时，应采用尽可能短的连接线。连接线和测量设备对切换过程中通过触点的电流和跨接在触点上的电压的影响应很小。为达此目的，测试点可以用开关控制。详细规范规定的保护装置或灭火花电路在试验过程中应处于正常位置。接地要求应符合详细规范的规定。
1.2.2输出量的电源
如果触点负载中含有一电压源，则该电压源的一端应接地。电压值的容许偏差，对于30mV为士10%，对于其他电压数值为士2%。中华人民共和国机械电子工业部1991-04-02批准1991-07-01实施
SJ/T10131-91

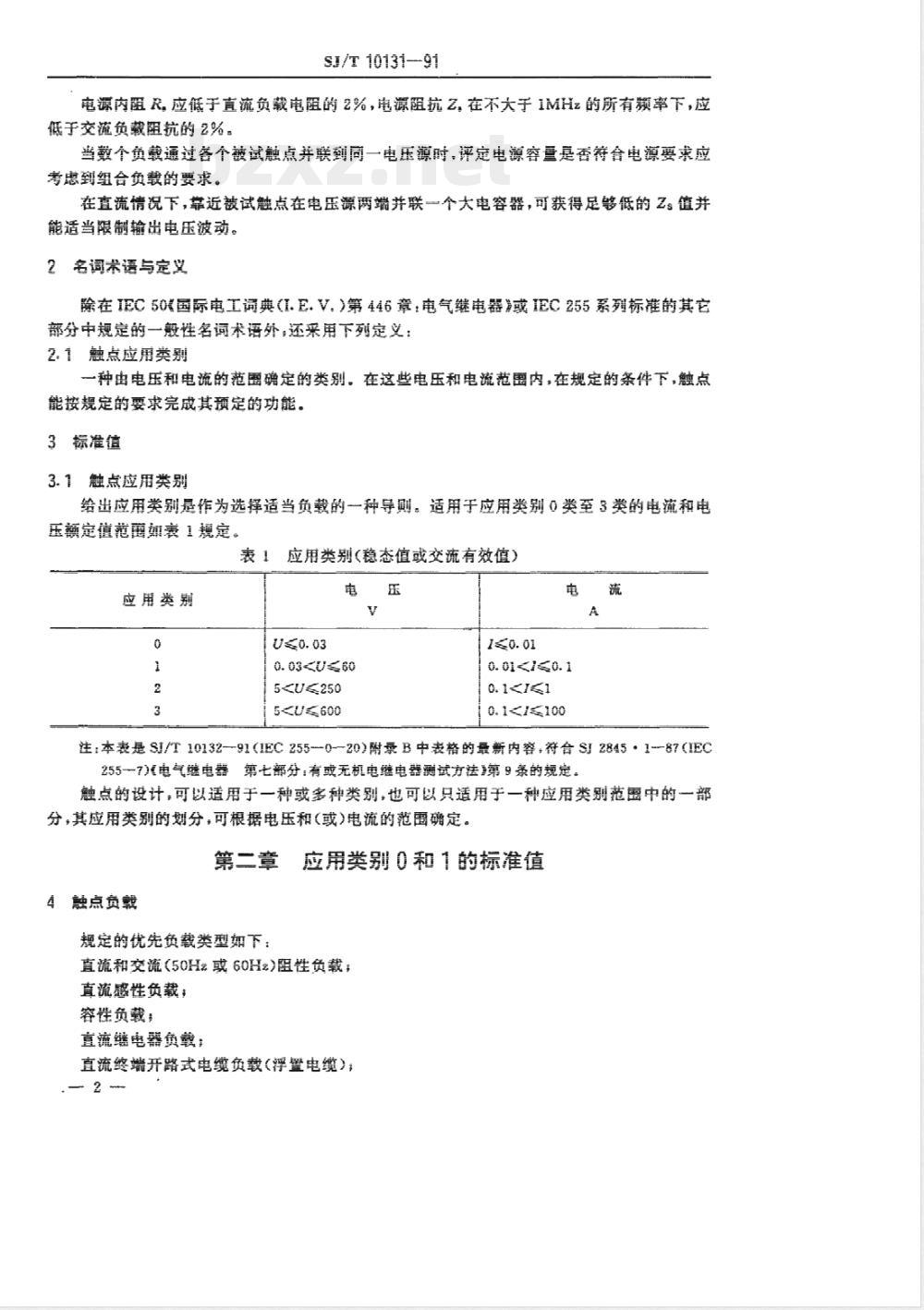

电源内阻R，应低于言流负载电阻的2%，电源阻抗乙，在不大于1MHz的所有频率下，应低于交范负载阻抗的2%。
当数个负载通过各个被试触点并联到同一电压源时，评定电源容量是否符合电源要求应考虑到组合负载的要求。
在直流情况下，靠近被试触点在电压源两端并联一个大电容器，可获得足够低的Zs值并能适当限制输出电压波动。
2名词术语与定义
除在IEC50K国际电工词典（I.E.V.）第446章，电气继电器》或IEC255系列标准的其它部分中规定的一般性名词术语外，还来用下列定义：2.1触点应用类别
一种由电压和电流的范翻确定的类别。在这些电压和电流范遇内，在规定的条件下，融点能按规定的要求完成其预定的功能。3标准信
3.1触点应用类别
给出应用类别是作为选择适当负载的一种导则。适用于应用类别0类至3类的电流和电压额定值范围如表1规定。
表1应用类别（稳态值或交流有效值）应用类别
550.01<160.1
注：本表是SI/T10132-91（IEC255-0-20）附景B中表格的量新内容，符合SI2845·1-87（IEC255-7）电气继电器第七部分：有或无机电继电费测试方法》第9条的规定。触点的设计，可以适用于一种或多种类别，也可以只适用于一种应用类别范遇中的一部分，其应用类别的划分，可根据电压和（或）电流的范圈确定。第二章应用类别0和1的标准值
4融点负载
规定的优先负载类型如下
直流和交流（50Hz或60Hz）阻性负载，真流感性负载，
容性负载：
直流继电器负载：
直流终端开路式电缆负教（浮置电缆）；-2
带阻性负教的直流电缆负载，
带继电器负教的直流电缆负教。SJ/T10131-91

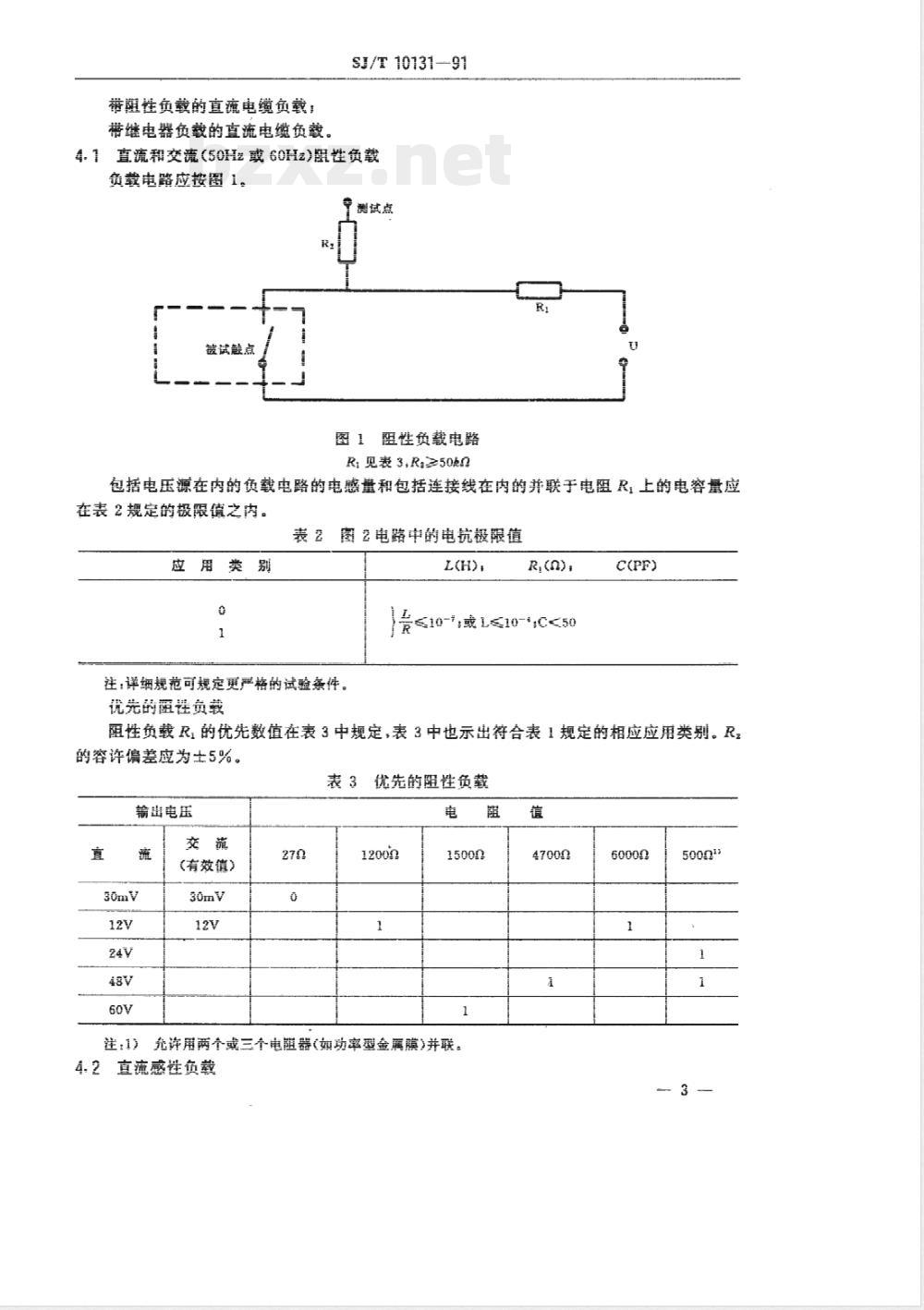

4.1直流和交流（50Hz60Hz）阻性负教负载电路应按图1。
测试点
被试触点
图1阻性负裁电路
R:见表3.R≥50bm
包括电压源在内的负载电路的电感量和包括连接线在内的并联于电阻R，上的电容量应在表2规定的极限值之内。
图2电路中的电抗极限值
应用类别
注：详细规范可规定更严格的试验条件，优先的显性负载
冶≤10-或≤10-*C<50
阻性负载R的优先数值在表3中规定，表3中也示出符合表1规定的相应应用类别。R的容许偏差应为±5%。
表3优先的阻性负载
输出电压
(有效值)
注：1）充许用两个或三个电阻器(如功率型金属)并联。4.2直流感性负载
SJ/T10131--91
感性负载的试验电路及其特性应符合SJ/T10132（IEC255—0--20）第4.2条的规定。4.3容性负数
目前无要求。

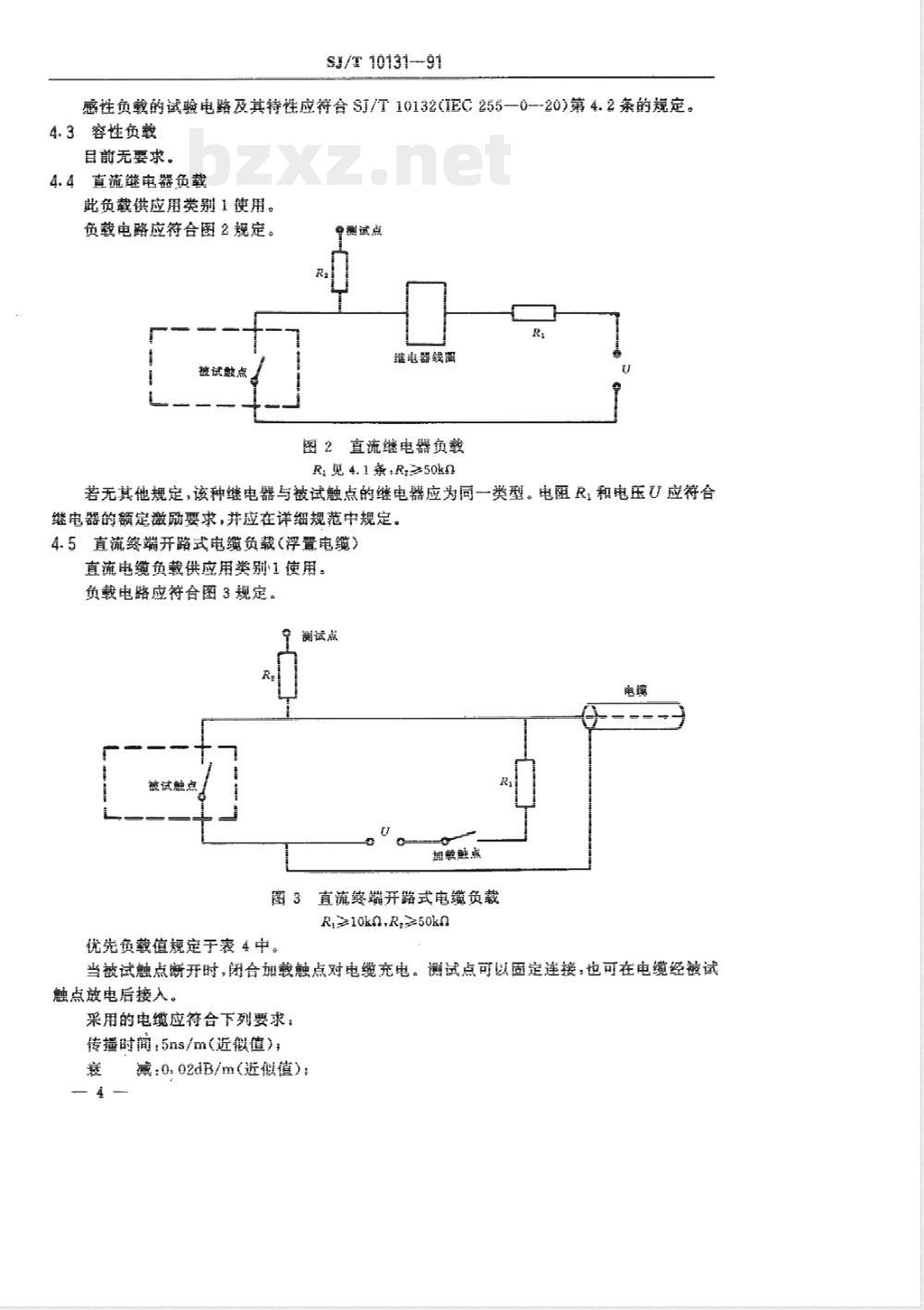

4.4直范继电器免载
此负载供应用类别1使用。
负载电路应符合图2规定：
避试警点
测或点
继电器线网
图2直流继电器负载
R见4.1象R≥50km
若无其他规定，该种继电器与被试触点的继电器应为同一类型。电阻R1和电压U应符合继电器的额定微励要求，并应在详细规范中规定。4.5直流终端开路式电缆负载（浮置电缆）直流电缆负载供应用类别1使用：负载电路应符合图3规定。
测试点
数试点
加敏鱼点
图3盲流终端开路式电缆负载
R,≥10kn.R≥50kn
优先负载值规定于表4中。
当被试触点断开时，闭合加载触点对电缆充电。测试点可以固定连接，也可在电缆经被试触点放电后接入。
采用的电缆应符合下列要求，
传时间，5ns/m（近似值）；
寒减：0.02dB/m（近似值）
Z.C.5X10-*F/m±30%.
其中，Z。特性阻抗，以欧姆为单位：SJ/T10131—91
C—一电容量，以每米法拉为单位，乙。的容许偏差，士10%。
Z。等于500或750的电缆一般应符合IEC96-2射额电缆第二部分：有关的电缆规
范，单篇50-3~1或75一4一4的要求。表4优先的续端开路式电缆负载
4.6带阻性负载的直流电缆负载
此类负载供应用类别1使用。
负载电路应符合图4规定。
电缆特性
1，310，30，100m，特性抗为50.75，1400了测试点
敲试能点
图4带阻性负载的直流电缆负载
R见4.1条，R≥50kn
优先负载规定于表5中。
电阻器R，的要求应符合4.1条规定。电的要求应符合4.5条规定。
表5优先的带阻性负赖的电缆负赖电阻值
4.7带继电器负载的直流电缆负载此类负截供应用类别1使用。
负载电路应符合图5规定。
12001000500
13，10,30100m：待性阻抗为50
75，1400
被试触点
SJ/T10131-91
中测试点
图5带继电器负载的直流电缆负载R，见4.1条，R≥50km
对继电器、电压U和电阻器R，的要求应按4.4条的规定。电缆负载的要求应符合4.5条规定。第三章
5触点负载
规定的优先负载类型如下：
继电器线围
应用类别2和3的标准值
直流和交流（50Hz、60Hz或400Hz）阻性负载；直流感性负载；
交流感性负载（无浪涌电流变化）：交流感性负载（有浪通电流变化）直流和交流（50Hz、60Hz或400Hz）容性负载；直流继电器负热：
交流（50Hz、60Hz或400Hz）继电器负载，5.1直流和交流（50Hz.60Hz或400Hz）阻性负载包括电压源在内的负载电路的电感量应在下列相应的范围之内：L(H)
L≤10-H
当R≥1000时：或
当R<1000时。
表6中规定了优先值。电阻值容许偏差应为士5%，非线性度应符合SJ/T10132（IEC255—0--20)中的A1条规定。
应用类别
5.2感性负载
5.2.1直流感性负载
SJ/T10131-91
表6阻性负载
表7中规定了优先值。电阻值容许偏差为土5%，L/R值的容许偏差为士15%。负载电阻器和电感器的非线性度应符合SJ/T10132(IEC255-0--20)中Ai和A2茶的规定。表？直流感性负
应用类别
5.2.2交流感性负载（无浪痛电流变化）电
表8中规定了优先值，电流容许偏差应为10%电
功率因数co8应为0.4士0.1。
SJ/T10131—91
负载电阻器和电感器的非线性度应符合SJ/T10132(IEC255-0—20）中的A1和A2条的规定。
表8交流感性负载（无浪通电流变化）应
5.2.3交流感性负载（有浪涌电流变化，例如控制接触器、控制电机）采用的电路如图6所示。包括：
闭合电路时：由一电感器申联一电阻器组成，功率因数为0.7士0.1，产生电流为101±10%；
断开电路时：由一电感器中联一电阻器组成，功率因数为0.4士0.1，产生电流为1士10%。负载电阻器和电感器的非线性度应符合SJ/T10132（IEC255—0-20）中的A1和A2条规定。
敬试触点
图6试验电路
表9中规定了优先值。
应用类别
5.3容性负藏
日前无要求。
5.4继电器负载
5.4.1直流继电器负载
SJ/T10131-91
表9交流感性负裁（有浪涌电流变化）电
被试触点应控制下列任一种负载一只继电器：
b.并联的10只继电器。
负载缆电器与被试触点的继电器应为同一类型。试验电压应是负蒙电器的额定电压。电
电阻值和阻抗值的容许偏差应符合负载继电器详细规范的短定，试验过程中，作为负载继电器结构一部分的所有限制过电压的装量均处于正常位量。5.4.2交流继电器负款
丧试愈点应控制下列任一种负载，最，一只继电器
b。并联的10只继电器。
负继电器与被试融点的继电器应为同一类型。试验电压应是负载继电器的额定电压。阻抗值（在动作过程及处于动作状态时）的容许偏募应符合负载继电器详细规范的规定，试验过程中，作为负载继电器结构一部分的所有限前过电压的装量均应处于正常位量。前加说明：
本标鹿由国营七九二厂和机械电子工业部电子标准化研究所起草。本标准主要起草人，武舒之、史信源、张伟中、原昶。9
