SJ/T 10148.1-1991
基本信息
标准号： SJ/T 10148.1-1991
中文名称：电气简图的编制方法 术语、分类和编制原则
标准类别：电子行业标准(SJ)
英文名称：Preparation methods for electrical skeletons-Terminology,classification and preparation principles
标准状态：已作废
发布日期：1991-04-02
实施日期：1991-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：3563588
标准分类号
中标分类号：综合>>标准化管理与一般规定>>A01技术管理
关联标准
替代情况：被SJ/T 207.7-2001代替
出版信息
页数：15页
标准价格：17.0 元
相关单位信息
标准简介
SJ/T 10148.1-1991 电气简图的编制方法 术语、分类和编制原则 SJ/T10148.1-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国电子工业行业标准SJ/T 10148.1--91
电气简图的编制方法
.1991-04-02发布
1991-07-01实施
中华人民共和国机械电子工业部发布中华人民共和国电子工业行业标准电气简图的编制方法
术语、分类和编制原则
1主题内容与适用范围
本标准规定了电气简图的通用术语、分类和编制原则。本标准适用于电子技术领域中电气简图的编制。2引用标准
SJ/T10148.1—91
GB4728.2电气图用图形符号符号要素、限定符号和常用的其他符号GB5094
3术语
3.1基本术语
电气技术中的项目代号
3.1.1媒体（medium）：记录信息的载体材料。例如：纸、缩微胶片、磁盘或光盘。3.1.2文件(document)：媒体上的信息。通常，文件按照信息的种类和表达形式来命名，例如：系统图、接线表、功能表图。3.1.3图（drawing）：用图形表达信息的文件，图可以包含注释。3.2表达信息的形式
3.2.1图样（Pictorial form）：按比例绘制的表示零件、部件或整件的形状、尺寸等结构要素的一种图。
3.2.2简图（diagram）：用图形符号、加有注释的实线框（或称轮廓符号，或称符号框）或简化外形表示描述对象各组成部分之间相互关系和连接关系的一种图。3.2.3表图（chart）：表示描述对象的特性，例如两个或两个以上变量、动作或状态之间关系的一种图。
3.2.4表格（table）：用行和列表示的--种表达形式。3.2.5文字形式（textualform）：用文字表示的一种表达形式，例如说明书和文字说明。3.3简图中元件1\的表示方法
3.3.1集中表示法（assembledrepresentation）：把一个元件各部分的图形符号绘制在一起的表示法。它适用于：
a.内部存在功能联系的元件，示例见图1和图4。注：1）元件泛指有源元件和无源元件。中华人民共和国机械电子工业部1991-04-02批准1991-07-01实施
SJ/T 10148.191
b．由功能上独立的几部分组成的元件1\。此时，应在元件符号之外加轮廓符号，但对于二进制逻辑单元和模拟单元，则只需把符号框连在一起，示例见图2。3.3.2半集中表示法（semi-assembledrepresentation）：把一个元件各部分的图形符号分开布置，以获得清晰的电路布局，它们之间的关系用GB4728.2中的符号02一12一01表示。这种表示法适用于内部存在机械功能联系的元件，示例见图3和图5。3.3.3分开表示法（detachedrepresentation）：把个元件各部分的图形符号分开布置；以获得清晰的电路布局，它们之间的关系用项目代号表示。这种表示法适用于内部存在功能联系的元件，示例见图6和图8。也适用于由功能上独立的几部分组成的元件，示例见图7。3.3.4重复表示法（repeatedrepresentation）在图的多处，重复绘制同一元件完整的图形符号，并在每一处标注同一项目代号，以表明这些符号代表的是同一元件。这种表示法适用于内部存在电功能联系的元件，例如用含有公共控制框或公共输出框的符号表示的二进制逻辑元件，示例见图9。
3.4简图中连接线的表示方法
3.4.1多线表示法（multi-linerepresentation）：每根连接线用一条图线表示，示例见图10。3.4.2单线表示法（single-linerepresentation）：两根或两根以上的连接线只用一条图线表示，示例见图11。
3.5简图布局方法
3.5.1功能布局法（functionallayout）：元件图形符号在图上的布置使功能关系易于理解的一种布局方法。这种布局方法适用于系统图、电路图等。3.5.2位置布局法（topographicallayout）：元件图形符号在图上的布置使其位置反映元件实际位置的一种布局方法，这种布局方法适用于接线图等。4分类
4.1系统图（框图）
般采用单线表示法表示成套设备、整机或整件的基本组成及其主要连接关系或相互关系的一种简图。
主要采用方框符号的系统图称为框图。4.2功能图
表示理论的或理想的电路而不涉及实现方法的一种简图。其用途是提供绘制电路图和详细逻辑图的依据，例如等效电路图等。4.3电路图
用图形符号详细表示成套设备、整机或整件的实际电路组成和连接关系，而符号的布置只基于表明其作用原理并不考虑其所表示的项目实际位置的一种简图。4.4逻辑图
主要采用二进制逻辑单元符号表示二进制系统功能特性或物理特性的一种简图。只表示功能特性而不涉及实现方法的逻辑图称为纯逻辑图。详细表示实际电路组成和物理特性的逻辑图称为详细逻辑图。4.5端子功能图
注：1）元件的各部分可以有公共的电源引线。2—
SJT10148.1--91

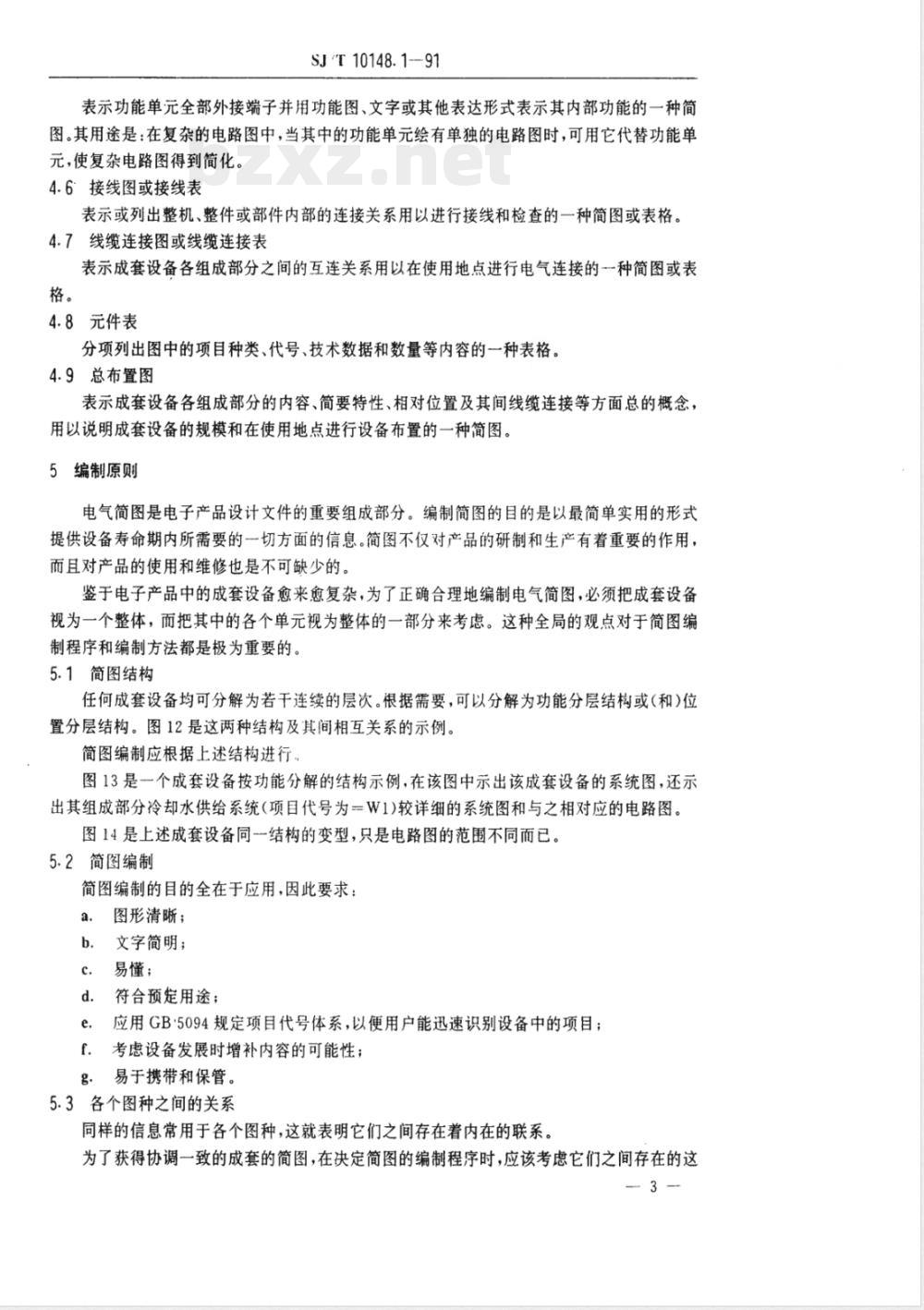

表示功能单元全部外接端子并用功能图、文字或其他表达形式表示其内部功能的一种简图。其用途是：在复杂的电路图中，当其中的功能单元绘有单独的电路图时，可用它代替功能单元，使复杂电路图得到简化。
4.6接线图或接线表
表示或列出整机、整件或部件内部的连接关系用以进行接线和检查的一种简图或表格。4.7线缆连接图或线缆连接表
表示成套设备各组成部分之间的互连关系用以在使用地点进行电气连接的种简图或表格。
4.8元件表
分项列出图中的项目种类、代号、技术数据和数量等内容的一种表格。4.9总布置图
表示成套设备各组成部分的内容、简要特性、相对位置及其间线缆连接等方面总的概念，用以说明成套设备的规模和在使用地点进行设备布置的一种简图。5编制原则
电气简图是电子产品设计文件的重要组成部分。编制简图的目的是以最简单实用的形式提供设备寿命期内所需要的一切方面的信息。简图不仅对产品的研制和生产有着重要的作用，而且对产品的使用和维修也是不可缺少的。鉴于电子产品中的成套设备愈来愈复杂，为了正确合理地编制电气简图，必须把成套设备视为一个整体，而把其中的各个单元视为整体的一部分来考虑。这种全局的观点对于简图编制程序和编制方法都是极为重要的。5.1简图结构
任何成套设备均可分解为若干连续的层次。很据需要，可以分解为功能分层结构或（和)位置分层结构。图12是这两种结构及其间相互关系的示例。简图编制应根据上述结构进行，图13是一个成套设备按功能分解的结构示例，在该图中示出该成套设备的系统图，还示出其组成部分冷却水供给系统(项目代号为W1)较详细的系统图和与之相对应的电路图。图14是上述成套设备同一结构的变型，只是电路图的范围不同而已。5.2简图编制
简图编制的目的全在于应用，因此要求：a.图形清晰；
b．文字简明；
c.易懂；
符合预定用途；
e.应用GB·5094规定项目代号体系，以便用户能迅速识别设备中的项目；f.考虑设备发展时增补内容的可能性；g易于携带和保管。
5.3各个图种之间的关系
同样的信息常用于各个图种，这就表明它们之间存在着内在的联系。为了获得协调一致的成套的简图，在决定简图的编制程序时，应该考虑它们之间存在的这3
SJ/T10148.1-91
种内在联系。通常，总是首先编制概略的简图，而后编制较详细的简图。在这个意义上，简图可划分为三个层次，即系统图、功能图和电路图。而功能图也总是先于电路图编制的。在表达清楚满足使用需要的前提下，有些图种可合并编制、例如：电路图和详细逻辑图可合并为电路图；总布置图和线缆连接图可合并为总布置图。5.4计算机辅助设计与绘图
在采用计算机辅助绘图时，为了充分发挥计算机的长处，需遵循如下一些准则。设计数据贮存在外存储器或数据库中，应保证所有简图之间以及设备与简图之间数据的一致性。
需要在计算机系统之间交换设计数据时，如果都使用初始计算机辅助设计输入系统输入的公认的标准数据格式和字符组，则过程可以简化。设计输入终端正在成为设计和绘图的重要手段。当选择和应用这些终端时，应建立如下特定准则：
终端应支持引入设计的各种标准，包括符号、字符和一些必需的格式；a.
设计输入系统应支持数据库和有关的图形的标准化格式，以便把设计传送到其他系b.
统作进一步处理；
c.初始设计输入应与需要编制的简图相致，数据的编排应允许补充和修改而不必全部重新输入。
继电器
按钮开关
手动的或电动的带自动
脱扣机构，脱扣线圈过流
和过载释放的断路器
三绕组变压器
还可以用半集中表示
法（图3)或分开表示法
(图6)表示
还可以用分开表示法
(图6)表示
SJ/T 10148.191
光耦合器
四2输入带存储器的多
路选择器
还可以用分开表示法
（图6)表示
还可以用重复表示法
(图9)表示
用集中表示法表示的内部存在功能联系的元件符号示例图1
二电磁继电器组合件
四2输入与非门
还可以用分开表示法
(图7)表示。
图2用集中表示法表示的由功能上独立的几部分组成的元件符号示例5
SJ/T10148.1-91
继电器
按钮开关下载标准就来标准下载网
手动或电动的
带自动脱扣机
构、脱扣线圈、
过流和过载释
放的断路器。
图3半集中表示法示例；所表示的元件与图1中的例1～3相同s4
SJ/T 10148 1--91
图4应用集中表示法的电路图示例；双向旋转驱动系统-S1
SJ/T10148.1-91
图5应用半集中表示法的电路图示例；图4所示同一驱动系统例
SJ/T10148.1—91
继电器
按钮开关
手动或电动的
带自动脱扣机
构、脱扣线圈、
过流和过载释
放的断路器。
三绕组变压器
光耦合器
图6分开表示法示例；所表示的元件与图1中的例1～5相同9
SJ/T10148.1--91
二电磁继电器
组合件
四2输入与非
图7分开表示法示例；所表示的元件与图2中的例1～2相同
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
