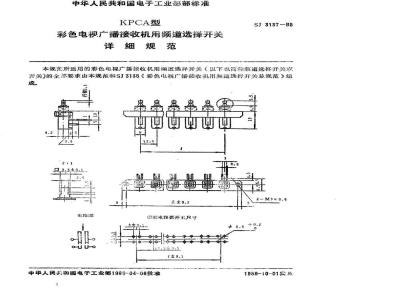

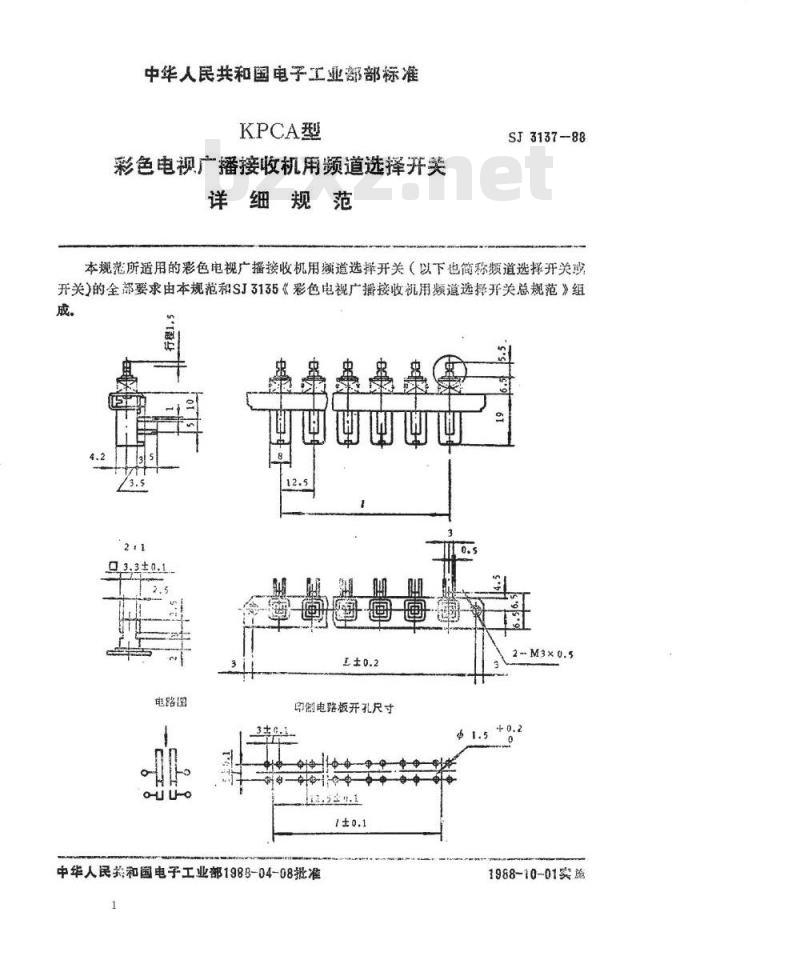

中华人民共和国电子工业部部标准KPCA型
彩色电视广播接收机用频道选择开关详细规范
SJ3137--88
本规范所适用的彩色电视广播接收机用频道选择开关（以下也简称频道选择开关或开关）的全部要求由本规范和SJ3135《彩色电视广播接收机用频道选择开关总规范》组成。
口3.3±0.1
电路图
印制电路板开孔尺寸
中华人民药和国电子工业部198B-04-08批准1
1988-10-01实施

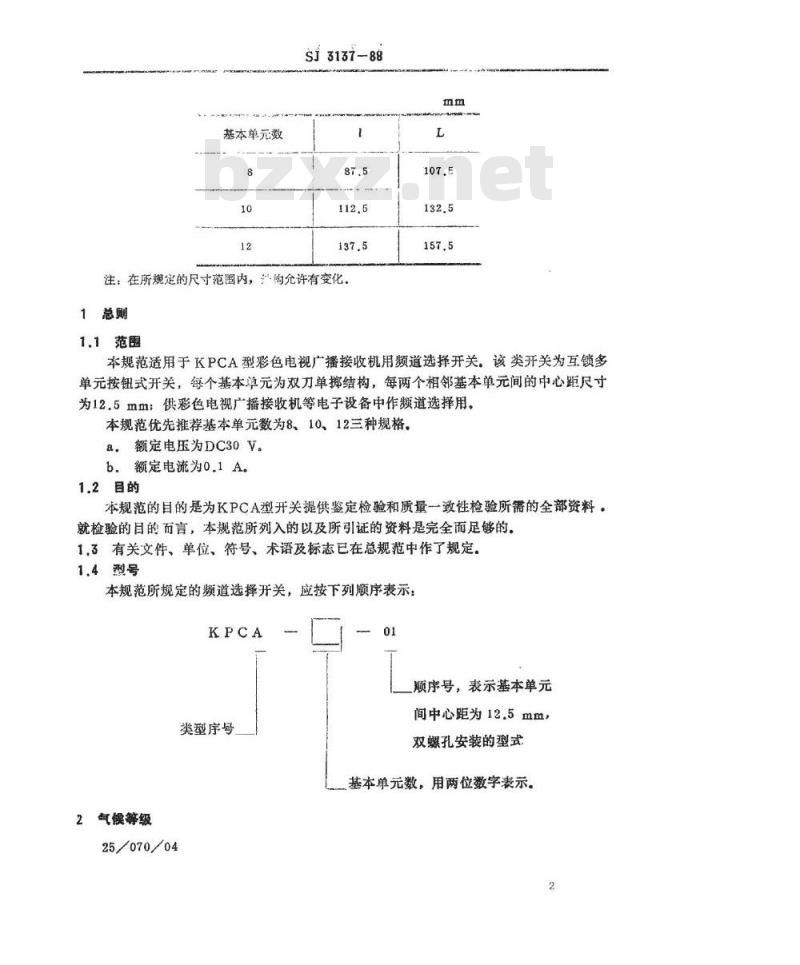

基本单元数
ST3137-88
注：在所规定的尺寸范圈内，法构允许有变化，1总则
1.1范围
本规范适用于KPCA型彩色电视广播接收机用频道选择开关。该类开关为互锁多单元按钮式开关，每个基本单元为双刀单掷结构，每两个相邻基本单元间的中心距尺寸为12.5mm；供彩色电视广播接收机等电子设备中作频道选择用。本规范优先推荐基本单元数为8、10、12三种规格。&额定电压为DC30V。
b.额定电流为0.1A。
1.2目的
本规范的目的是为KPCA型开关提供鉴定检验和质量一致性检验所需的全部资料。就检验的目的而言，本规范所列入的以及所引证的资料是完全而足够的，13有关文件、单位、符号、术语及标志已在总规范中作了规定。1.4型号
本规范所规定的频道选择开关，应按下列顺序表示KPCA
类型序号
2气候等级
25/070/04
顺序号，表示基本单元
间中心距为12.5mm，
双螺孔安装的型式
基本单元数，用两位数字表示。2

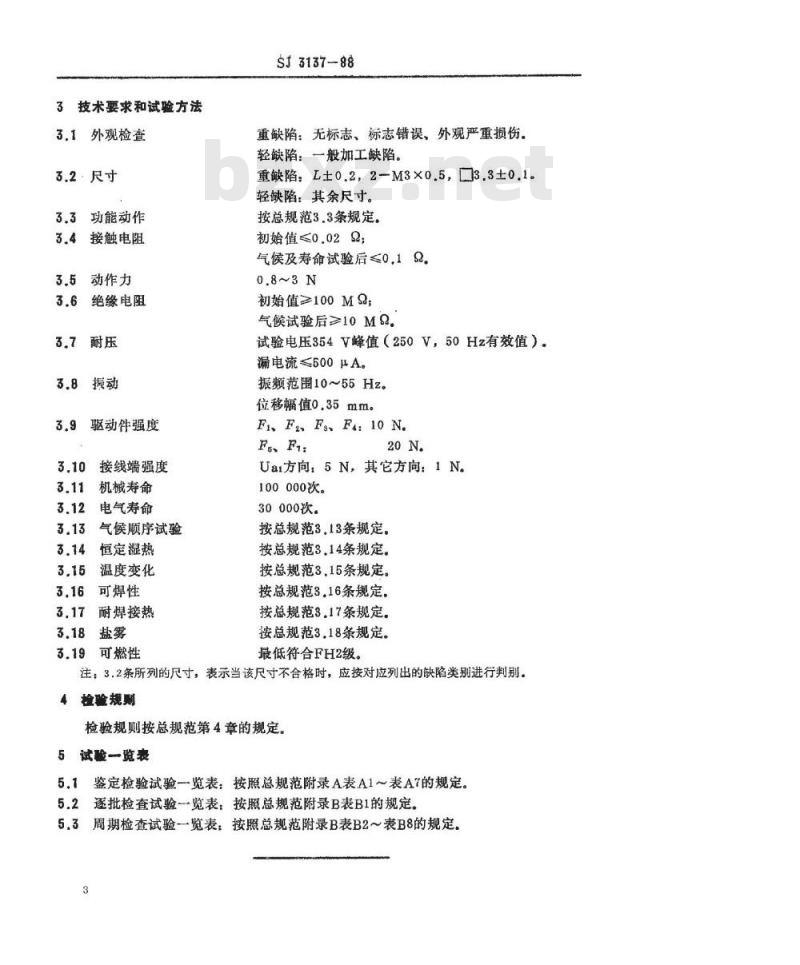

3技术要求和试验方法
3.1外观检查
3.2·尺寸
3.3功能动作
3.4接触电阻
动作力
绝缘电阻
驱动件强度
接线端强度
3.11机械寿命
电气寿命
气候顺序试验
恒定湿热
温度变化
可焊性
耐焊接热
可燃性
SJ3137-88
重缺陷：无标志、标志错误、外观严重损伤。轻缺陷：一般加工缺陷
重缺陷：L±0.2，2-M3×0.5，3.3±0.1。轻缺陷：其余尺寸。
按总规范3.3条规定
初始值≤0.02Q；
气候及寿命试验后≤0.19.
初始值≥100MS
气候试验后≥10M2.
试验电压354V峰值（250V，50Hz有效值）。漏电流≤500μA。此内容来自标准下载网
振频范图10~55Hz。
位移幅值0.35mm。
Fi、F2Fs、F4:10N.
Fe、F1:
Ua方向：5N，其它方向：1N。
100000次。
30000次。
按总规范3.13条规定。
按总规范3.14条规定。
按总规范3.15条规定。
按总规范3.16条规定。
按总规范3.17条规定。
按总规范3.18条规定。
最低符合FH2级。
注：3.2条所列的尺寸，表示当该尺寸不合格时，应按对应列出的缺陷类别进行判别。4检验规
检验规则按总规范第4章的规定。5试验览表
5.1鉴定检验试验一览表：按照总规范附录A表A1～表A7的规定。5.2逐批检查试验一览表：按照总规范附录B表B1的规定。5.3周期检查试验一览表：按照总规范附录B表B2~表B8的规定，3
