SJ 3141-1988ＫＰＣＥ型彩色电视广播接收机用频道选择开关详细规范

中华人民共和国电子工业部部标准KPCE型
彩色电视广播接收机用频道选择开关详细规范
SJ3141--88
本规范所适用的彩色电视广播接收机用频道选择开关（以下也简称频道选择开关或开关）的全部求由本规范利SJ3135《彩色电视广播接收机用频道选择开关的总规范》组成。
中华人民共和国电子工业部1988-04-08批准1
1988-10-01实施
314188
-0t5-01
28=5'2IXt
奥血广血床
SJ3141-88

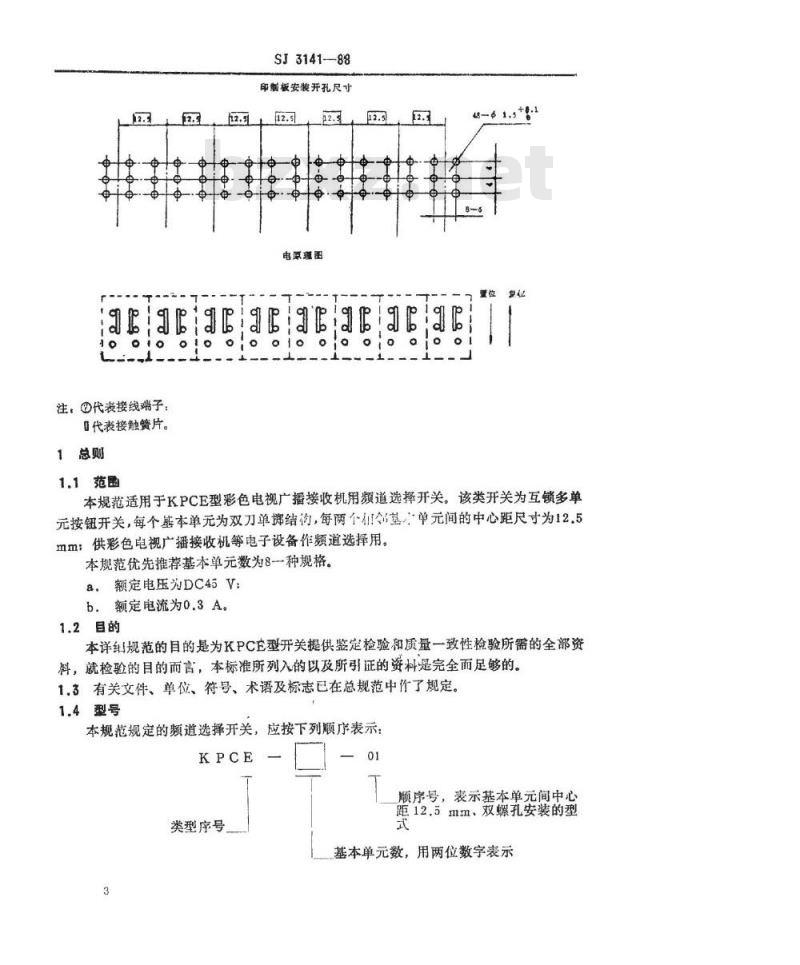

印制板安装开孔尺寸
中中电中中
中中中
电原理图
00100100
注，?代表接线端子
代表接触赞片。
1总则
这一1,5+8.
1.1范围
本规范适用于KPCE型彩色电视广播接收机用额道选择开关。该类开关为互锁多单元按钮开关，每个基本单元为双刀单掷结均，每两个含基单元间的中心距尺寸为12.5mm：供彩色电视广播接收机等电子设备作频道选择用。本规范优先推荐基本单元数为8--种规格。a：额定电压为DC45V：
b.额定电流为0.3A。
1.2目的
本详纠规范的目的是为KPCE型开关提供鉴定检验和质量一致性检验所需的全部资科，就检验的目的而言，本标准所列入的以及所引证的资是完全而足够的。1.3有关文件、单位、符号、术语及标志已在总规范中作了规定。1.4型号
本规范规定的频道选择开关，应按下列顺序表示：KPCE
类型序号
顺序号，表示基本单元间中心
距12.5mm、双螺孔安装的型
基本单元数，用两位数字表示
气候等级
10/070/04
技术要求和试验方法
3.1外观检查
2尺寸
功能动作
接触电阻
动作力
绝缘电阻
驱动件强度
接线端强度
机械寿命
电气寿命
气候顺序试验
恒定湿热
温度变化
可焊性
耐焊接热
3.19可燃性
SJ:3141-88
重缺陷：无标志，标志错误，外观严重损伤轻缺陷：般加工缺陷
重缺陷：107.5±0.2，2M3，■3.3±0.1轻缺陷：其余尺寸
按总规范3.3条规定
初始值≤0.029
气及寿命试验后≤0.049
初始值：1~3N
气候及寿命试验后0.7～3.3N
初始值≥100M2
气候试验后≥10M
试验电压500V（峰值）
漏电流≤500A
振频范围10~55Hz
位移幅值0.35mm
FI、F、Fs、F4:10N
Fs、Ft:
Uar方向：5N，其它方向：1N
30000次
10000次
按总规范3.13条规定
按总规范3.14条规定
按总规范3.15条规定
按总规范3.16条规定
按总规范3.17条规定
按总规范3.18条规定
最低符合FH2类别
注：3.2条所列的尺寸，表示当该尺寸不合格时，应按对应列出的缺陷类别进行判别。检验规则
检验规则按总规范第4章的规定。5试验一览表
5.1鉴定检验试验一览表：按照总规范附录A表A1～表A7的规定，5.2逐批检查试验一览表：按照总规范附录B表B1的规定。5.3周期检查试验一览表：按照总规范附录B表B2～表B8的规定。
