适用于本规范的辅助功能开关的全部要求由本详细规范和SJ 3143《彩色电视广播接收机用辅助功能开关总规范》组成。 SJ 3145-1988 ＫＦＣ－Ｂ０１型彩色电视广播接收机用拨动式辅助功能开关详细规范 SJ3145-1988 标准下载解压密码：www.bzxz.net

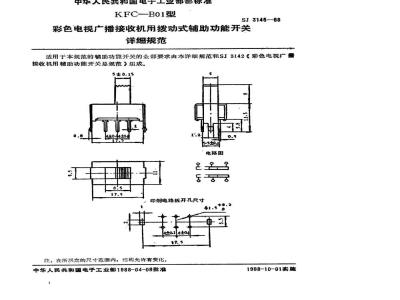

中华人民共和国电子工业部部标准KFC—B01型
SJ3145-88
彩色电视广播接收机用拨动式辅助功能开关详细规范
适用于本规范的辅助功能开关的全部要求由本详细规范和SJ3142《彩色电视广播接收机用辅助功能开关总规范》组成。5±0.15
±04±0
电路图
印制电路板开孔尺寸
注：在所规定的尺寸范围内，结构允许有变化，中华人民共和国电子工业部1988-04-08批准1988-10-01实施

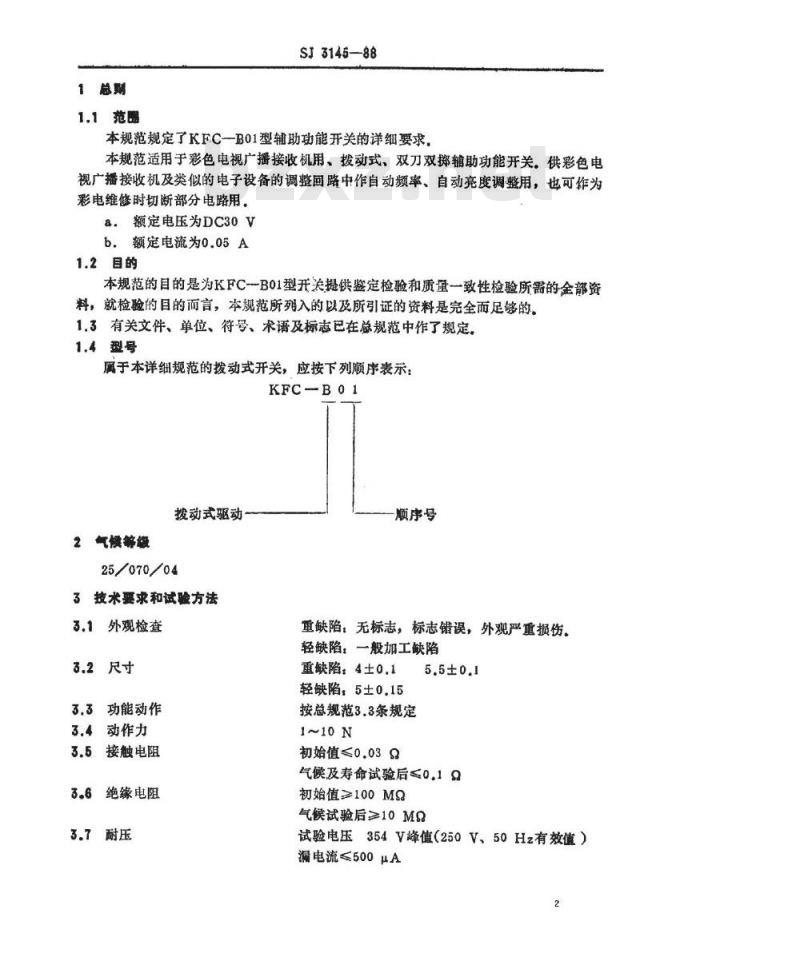

1总期
1.1范醒
SJ3145—88
本规范规定了KFC一B01型辅助功能开关的详细要求本规范适用于彩色电视广播接收机用、拨动式，双刀双挪辅助功能开关。供彩色电视广播接收机及类似的电子设备的调整回路中作自动频率、自动亮度调整用，也可作为彩电维修时切断部分电路用。
a。额定电压为DC30V
b，额定电流为0.05A
1.2目的
本规范的目的是为KFC-B01型开关提供鉴定检验和质量一致性检验所需的金部资料，就检验的目的而言，本规范所列入的以及所引证的资料是完全而足够的。1.3有关文件、单位、符号、术语及标志已在总规范中作了规定。1.4型号
属于本详细规范的拨动式开关，应按下列顺序表示：KFC-B01
拨动式驱动
2气候等级
25/070/04
3技术要求和试验方法
3.1外观检查
3.2尺寸
3.3功能动作
3.4动作力
3.5接触电阻
3.6绝缘电阻
3.7耐压
顺序号
重缺陷。无标志，标志错误，外观严重损伤。轻缺陷，一般加工缺陷
重缺陷，4±0.1
轻缺陷，5±0.15
按总规范3.3条规定
初始值≤0.039
气候及寿命试验后≤0.19
初始值≥100MQ
气候试验后≥10Mg
试验电压354V峰值（250V、50Hz有效值）漏电流≤500μA
3.8振动
3.9驱动件强度
3.10接线端强度
3.11电气寿命
3.12气候顺序试验
3.13恒定湿热
3.14温度变化
3.15可焊性
3.16耐焊接热
3.17可燃性
4检验规则
SJ3145-88
振频范围10~55Hz
位移幅值0.35mm
F、F为10NFF为5N
Fs、F,为10NbzxZ.net
任意方向5N
10000次
按总规范3.12条规定
严酷等级（天数）4d
按总规范3.14条规定
按总规范3.15条规定
按总规范3.16条规定
最低符合FH2类别
检验规则按总规范第4章的规定。5试验一览表
5.1鉴定试验一览表：按照总规范表5~表9的规定。5.2逐批检查一览表：按照总规范表10的规定。5.3周期检查一览表，按照总规范表11～表15的规定。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
