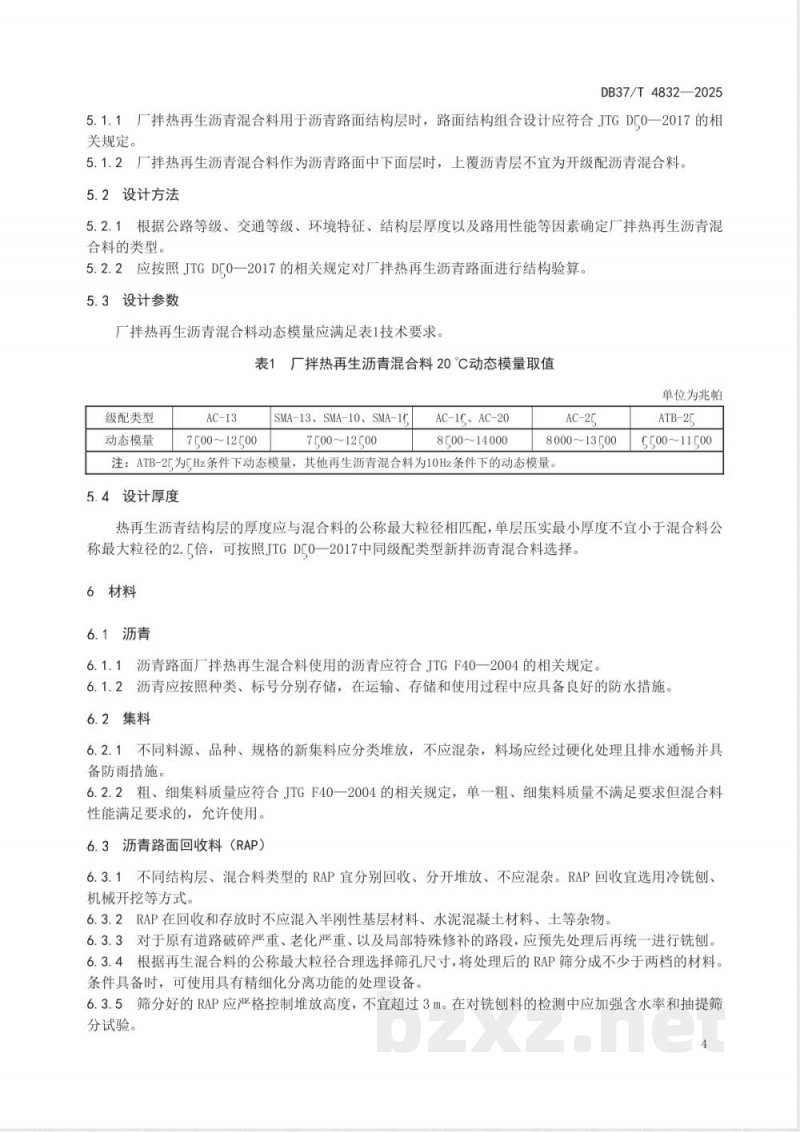

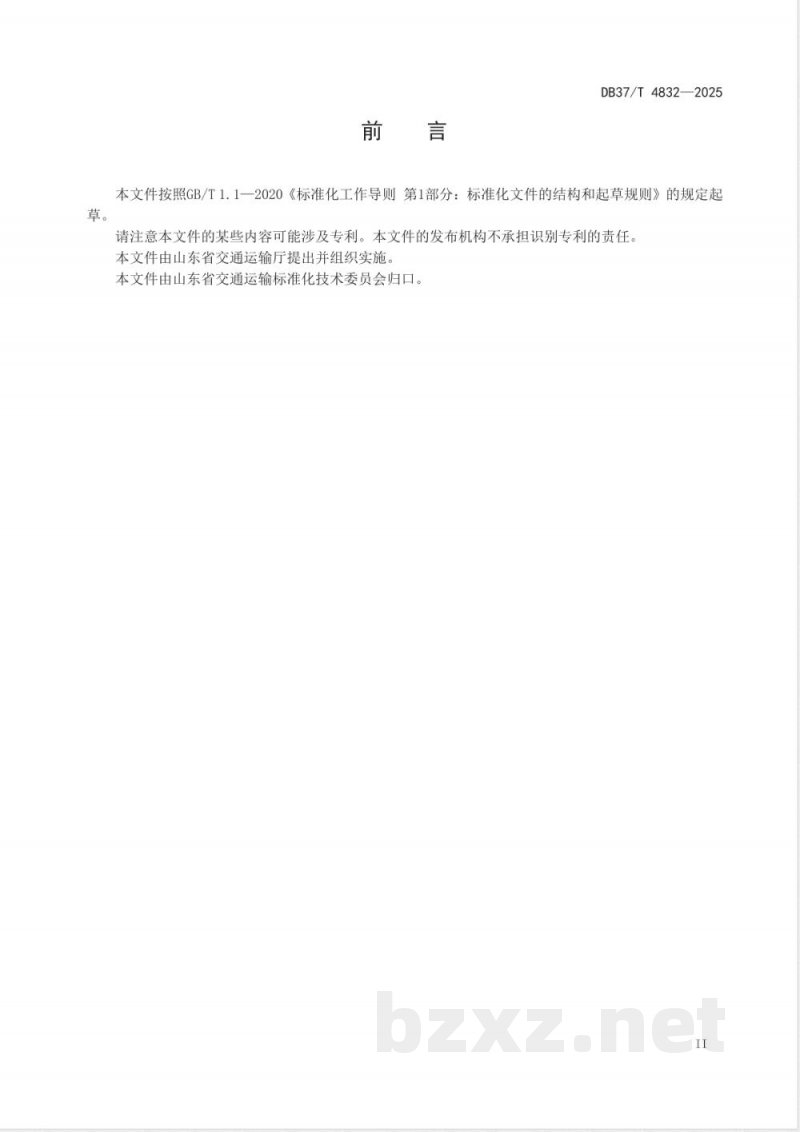

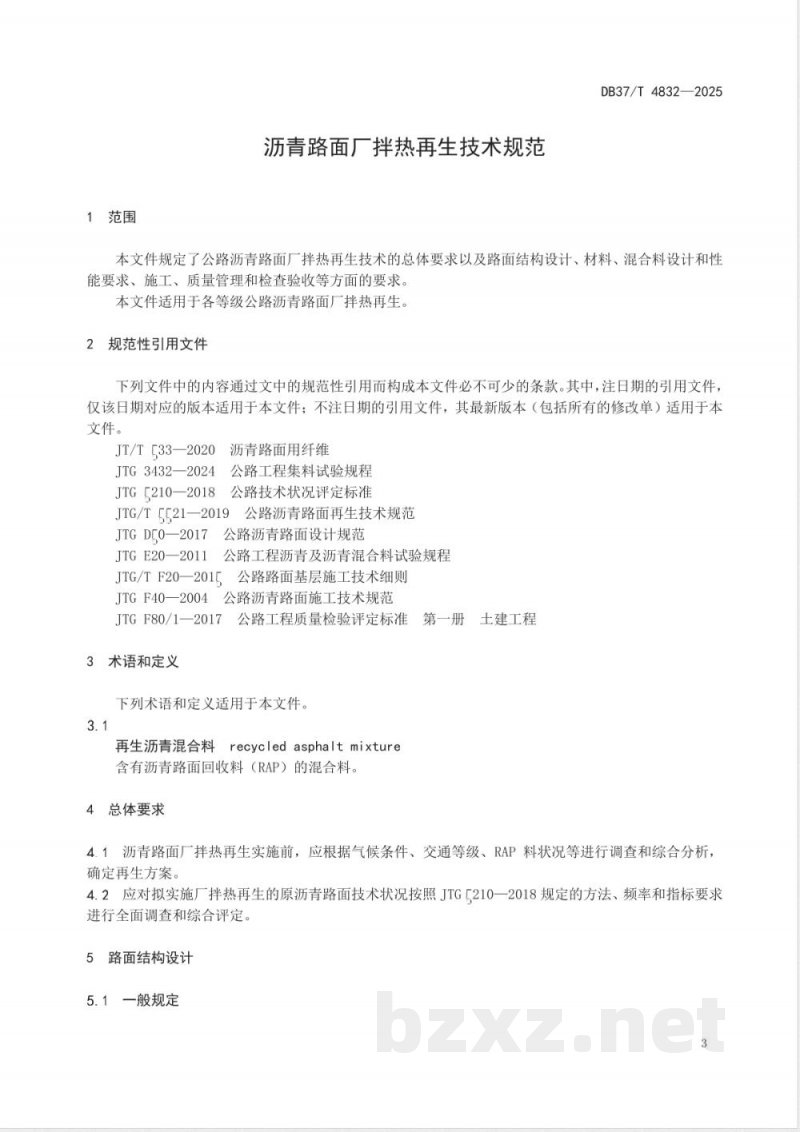

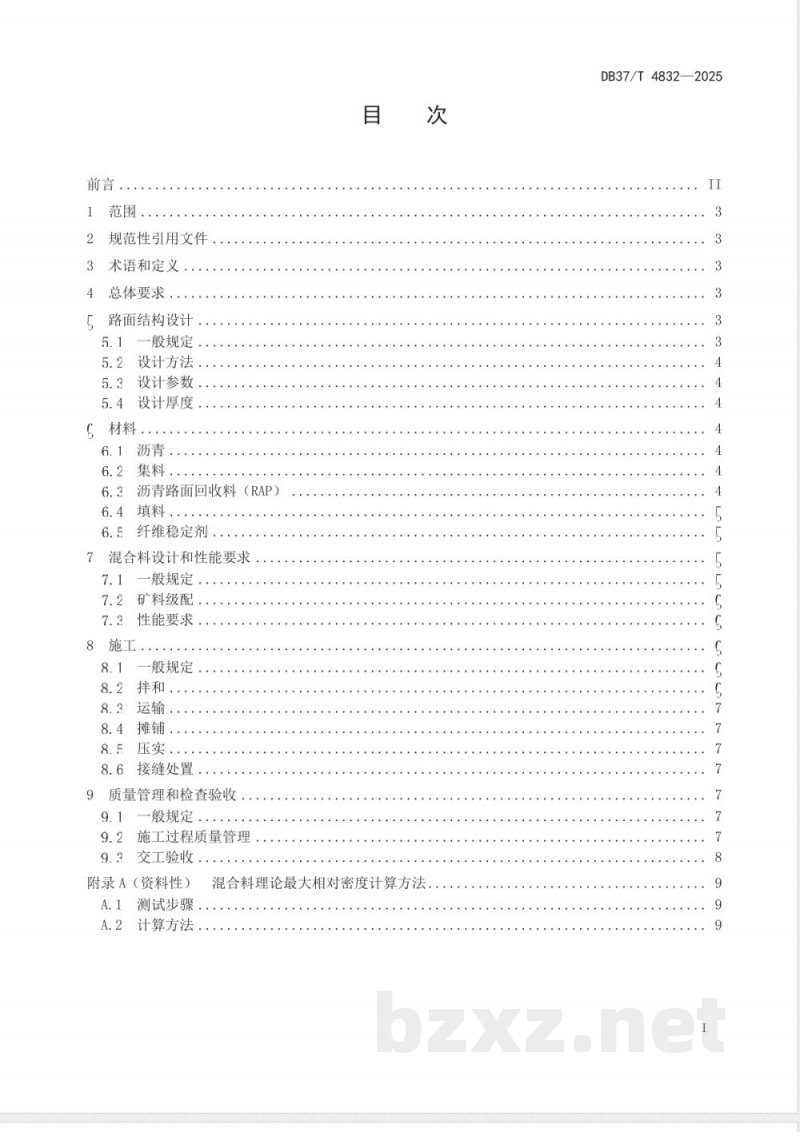

沥青路面厂拌热再生技术规范 DB37/T4832—2025 2025-03-19 发布 2025-04-19 实施 山东省市场监督管理局发布 前言 本文件按照GB/T1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。请注意，本文件的某些内容可能涉及专利，发布机构不承担识别专利的责任。本文件由山东省交通运输厅提出并组织实施，由山东省交通运输标准化技术委员会归口。 1 范围 本文件规定了公路沥青路面厂拌热再生技术的总体要求，涵盖路面结构设计、材料、混合料设计和性能要求、施工、质量管理及检查验收等内容。本文件适用于各等级公路沥青路面的厂拌热再生技术。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款，其中，注日期的文件仅适用指定日期的版本；不注日期的文件，其最新版本（包括所有修改单）适用于本文件。 - JT/T 33-2020 沥青路面用纤维 - JTG3432-2024 公路工程集料试验规程 - JTG5210-2018 公路技术状况评定标准 - JTG/T5521-2019 公路沥青路面再生技术规范 - JTGD50-2017 公路沥青路面设计规范 - JTGE20-2011 公路工程沥青及沥青混合料试验规程 - JTG/TF20-2011 公路路面基层施工技术细则 - JTGF40-2004 公路沥青路面施工技术规范 - JTGF80/1-2017 公路工程质量检验评定标准第一册土建工程 3 术语和定义 3.1 再生沥青混合料 再生沥青混合料是含有沥青路面回收料（RAP）的混合料。 4 总体要求 4.1 沥青路面厂拌热再生实施前，应根据气候条件、交通等级、RAP料状况等进行调查和综合分析，确定再生方案。 4.2 应对拟实施厂拌热再生的原沥青路面技术状况按照JTGL210-2018规定的方法、频率和指标要求进行全面调查和综合评定。 5 路面结构设计 5.1 一般规定 5.1.1 厂拌热再生沥青混合料用于沥青路面结构层时，路面结构组合设计应符合JTGD50-2017的相关规定。 5.1.2 厂拌热再生沥青混合料作为沥青路面中下面层时，上覆沥青层不宜为开级配沥青混合料。 5.2 设计方法 5.2.1 根据公路等级、交通等级、环境特征、结构层厚度以及路用性能等因素，确定厂拌热再生沥青混合料的类型。 5.2.2 应按照JTGDF0-2017的相关规定，对厂拌热再生沥青路面进行结构验算。 5.3 设计参数 厂拌热再生沥青混合料动态模量应满足表1技术要求。 表1 厂拌热再生沥青混合料20℃动态模量取值（单位：兆帕） 级配类型 | 动态模量 AC-13 | 7500～12500 SMA-13、SMA-10、SMA-1C | 7500～12500 AC-16、AC-20 | 8500～14000 AC-25 | 8000～13000 注：ATB-25为5Hz条件下动态模量，其他再生沥青混合料为10Hz条件下的动态模量。 5.4 设计厚度 热再生沥青结构层的厚度应与混合料的公称最大粒径相匹配，单层压实最小厚度不宜小于混合料公称最大粒径的2.1倍。 6 材料 6.1 沥青 6.1.1 沥青路面厂拌热再生混合料使用的沥青应符合JTGF40-2004的相关规定。 6.1.2 沥青应按照相关规范的要求进行选择和使用。 7 混合料设计和性能要求 7.1 一般规定 7.2 矿料级配 7.3 性能要求 8 施工 8.1 一般规定 8.2 拌和 8.3 运输 8.4 摊铺 8.5 压实 8.6 接缝处置 9 质量管理和检查验收 9.1 一般规定 9.2 施工过程质量管理 9.3 交工验收 附录A（资料性） A.1 测试步骤 A.2 计算方法 本文件为沥青路面厂拌热再生技术的规范，旨在确保再生沥青路面施工过程中的质量和性能。
