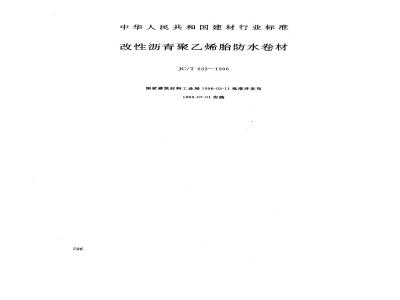

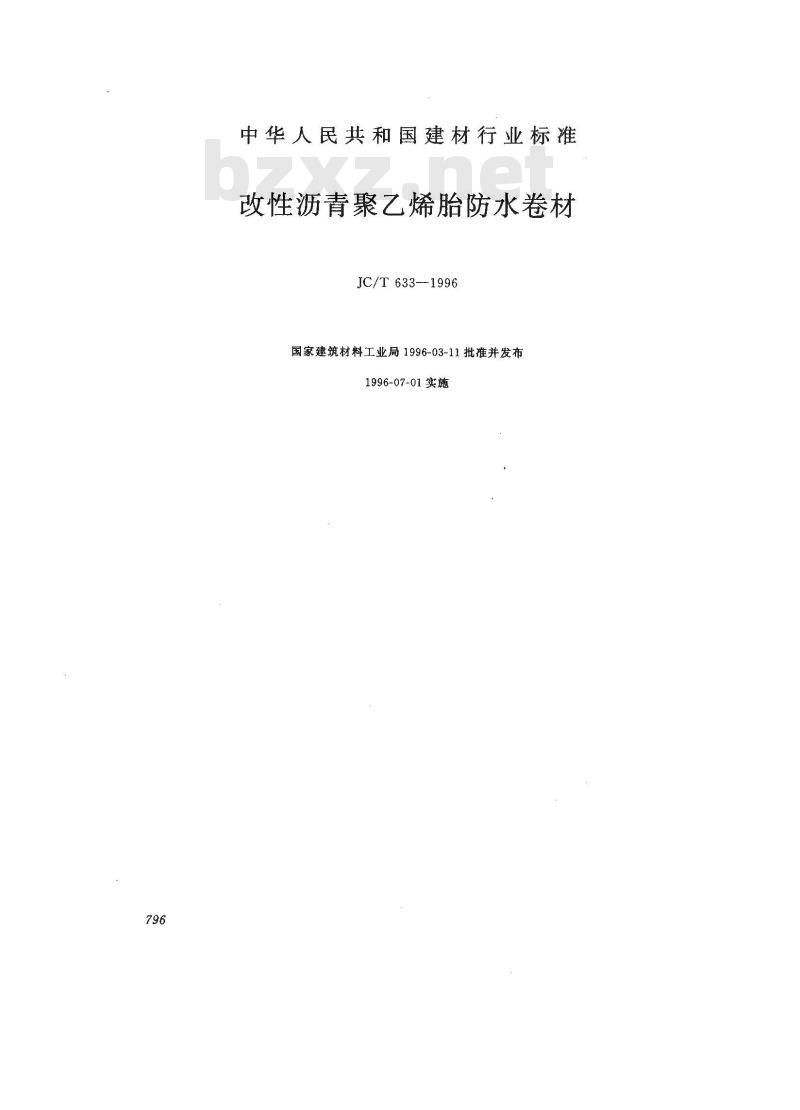

中华人民共和国建材行业标准
改性沥青聚乙烯胎防水卷材
JC/T633-1996
国家建筑材料工业局1996-03-11批准并发布1996-07-01实施

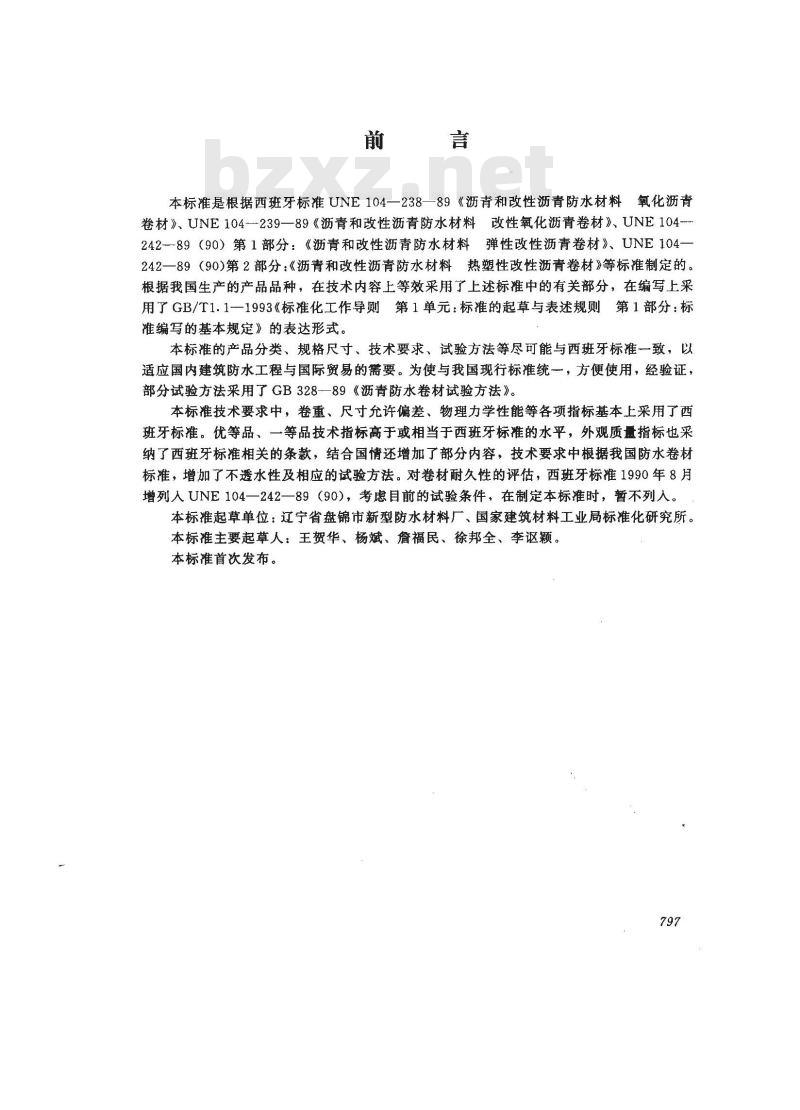

本标准是根据西班牙标准UNE104—238—89《沥青和改性沥青防水材料氧化沥青卷材》、UNE104-239—89《沥青和改性沥青防水材料改性氧化沥青卷材》、UNE104-242-89（90）第1部分：《沥青和改性沥青防水材料弹性改性沥青卷材》、UNE104-242一89（90)第2部分：《沥青和改性沥青防水材料热塑性改性沥青卷材》等标准制定的。根据我国生产的产品品种，在技术内容上等效采用了上述标准中的有关部分，在编写上采用了GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》的表达形式本标准的产品分类、规格尺寸、技术要求、试验方法等尽可能与西班牙标准一致，以适应国内建筑防水工程与国际贸易的需要。为使与我国现行标准统一，方便使用，经验证，部分试验方法采用了GB328—89《沥青防水卷材试验方法》。本标准技术要求中，卷重、尺寸允许偏差、物理力学性能等各项指标基本上采用了西班牙标准。优等品、一等品技术指标高于或相当于西班牙标准的水平，外观质量指标也采纳了西班牙标准相关的条款，结合国情还增加了部分内容，技术要求中根据我国防水卷材标准，增加了不透水性及相应的试验方法。对卷材耐久性的评估，西班牙标准1990年8月增列人UNE104一242一89（90），考虑目前的试验条件，在制定本标准时，暂不列入。本标准起草单位：辽宁省盘锦市新型防水材料厂、国家建筑材料工业局标准化研究所。本标准主要起草人：王贺华、杨斌、詹福民、徐邦全、李讴颖。本标准首次发布。

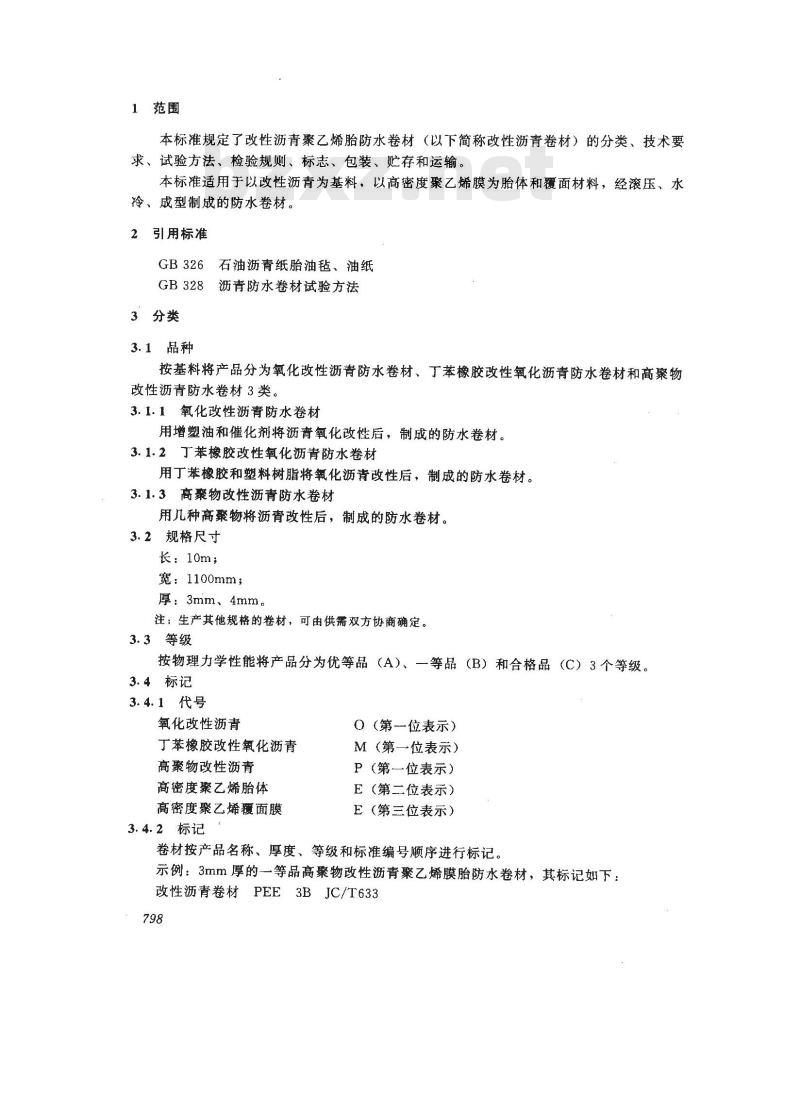

1范围
本标准规定了改性沥青聚乙烯胎防水卷材（以下简称改性沥青卷材）的分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输。本标准适用于以改性沥青为基料，以高密度聚乙烯膜为胎体和覆面材料，经滚压、水冷、成型制成的防水卷材。
2引用标准
GB326石油沥青纸胎油毡、油纸
沥青防水卷材试验方法
3分类
3.1品种
按基料将产品分为氧化改性沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材和高聚物改性沥青防水卷材3类。
3.1.1氧化改性沥青防水卷材
用增塑油和催化剂将沥青氧化改性后，制成的防水卷材。3.1.2丁苯橡胶改性氧化沥青防水卷材用丁苯橡胶和塑料树脂将氧化沥青改性后，制成的防水卷材。3.1.3高聚物改性沥青防水卷材
用几种高聚物将沥青改性后，制成的防水卷材。3.2规格尺寸
长：10m；
宽：1100mm；
厚：3mm、4mm。
注：生产其他规格的卷材，可由供需双方协商确定。3.3等级
按物理力学性能将产品分为优等品（A）、一等品（B）和合格品（C）3个等级。3.4标记
3.4.1代号
氧化改性沥青
丁苯橡胶改性氧化沥青
高聚物改性沥青
高密度聚乙烯胎体
高密度聚乙烯覆面膜
3.4.2标记
O（第位表示）
M（第一位表示）
P（第一位表示）
E（第二位表示）
E（第三位表示）
卷材按产品名称、厚度、等级和标准编号顺序进行标记。示例：3mm厚的一等品高聚物改性沥青聚乙烯膜胎防水卷材，其标记如下：改性沥青卷材PEE3BJC/T633

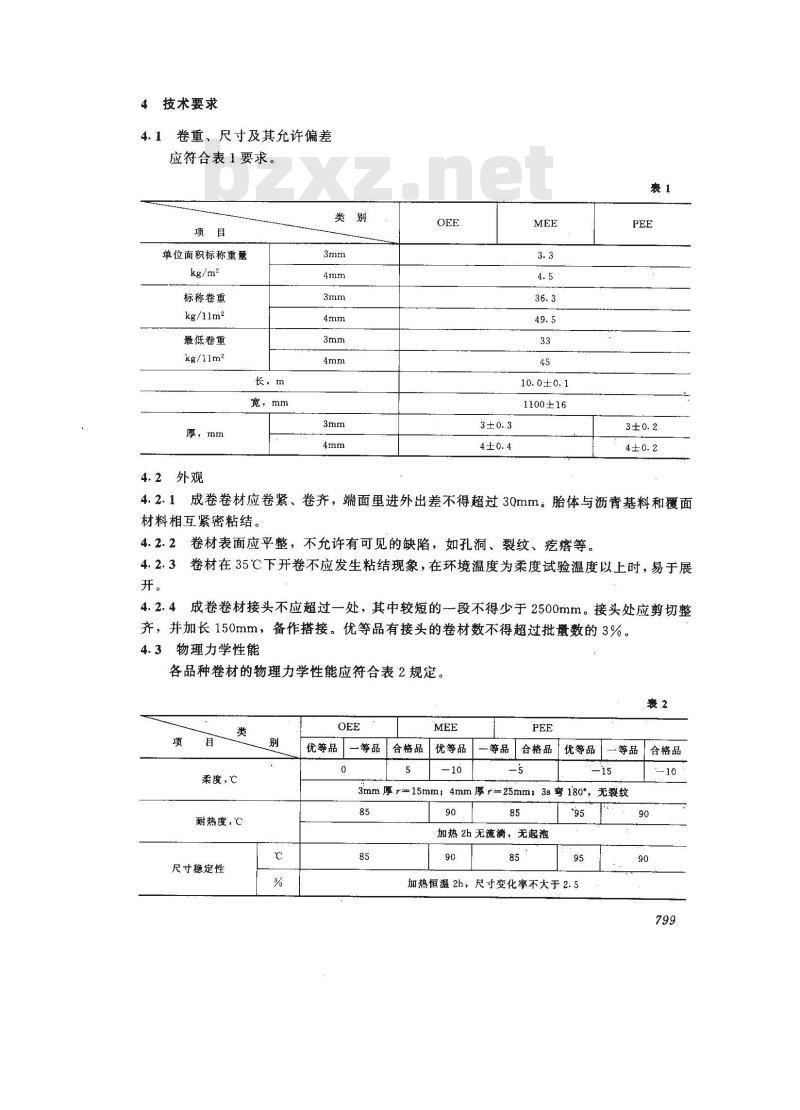

技术要求
4.1卷重、尺寸及其允许偏差
应符合表1要求。
单位面积标称重量
标称卷重
kg/1ilm2
最低卷重
kg/11m2
厚，mm
4.2外观
长，m
宽，mm
10.0±0.1
1100±16
4.2.1成卷卷材应卷紧、卷齐，端面里进外出差不得超过3Qmm：胎体与沥青基料和覆面材料相互紧密粘结。
4.2.2卷材表面应平整，不允许有可见的缺陷，如孔洞、裂纹、疙瘩等。卷材在35℃下开卷不应发生粘结现象，在环境温度为柔度试验温度以上时，易于展4.2.3
4.2.4成卷卷材接头不应超过一处，其中较短的-一段不得少于2500mm。接头处应剪切整齐，并加长150mm，备作搭接。优等品有接头的卷材数不得超过批量数的3%。4.3物理力学性能
各品种卷材的物理力学性能应符合表2规定。表2
柔度，℃
耐热度，℃
尺寸稳定性
优等品
二等品
合格品
」优等品
一等品合格品」优等品
等品」合格品
3mm厚=15mm；4mm厚*25mm3s宽180，无裂纹85
加热2h无流，无起泡
加热恒温2h，尺寸变化率不大于2.590
拉力，N/50mm
断裂延伸率，%
不透水性

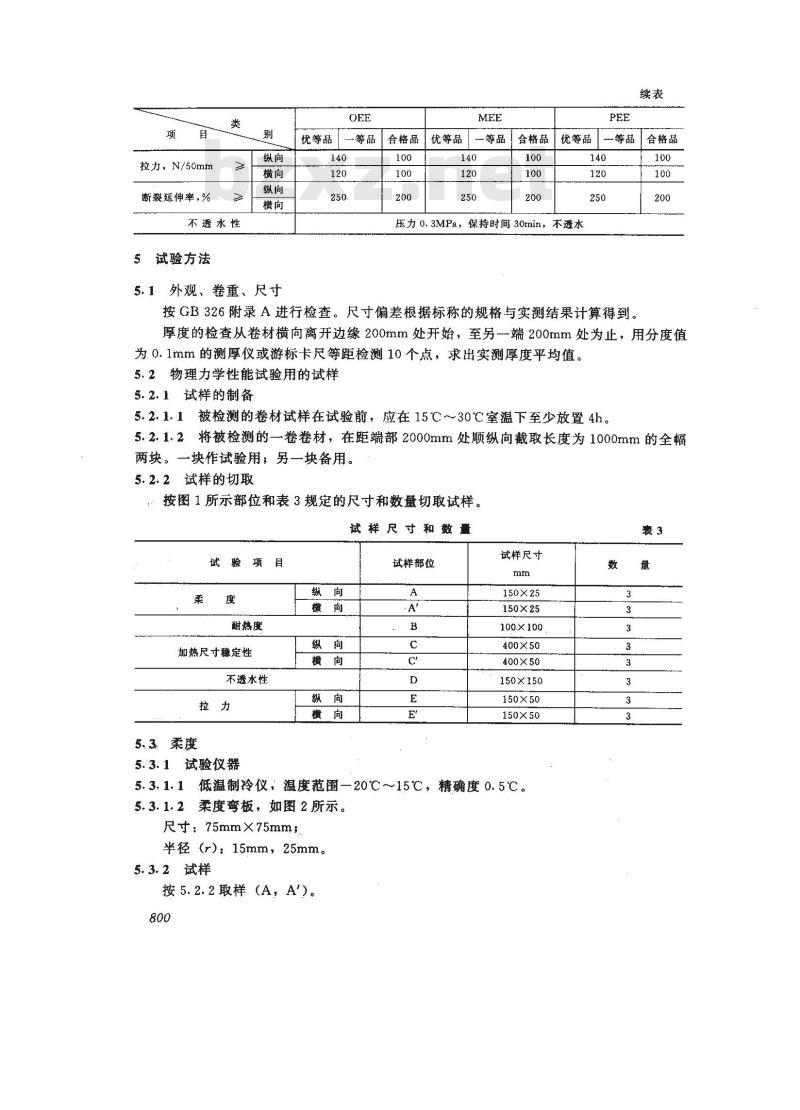

S试验方法
5.1外观、卷重、尺寸免费标准下载网bzxz
优等品一等品合格品
优等品
一等品合格品
优等品
一等品合格品
压力0.3MPa，保持时间30min，不透水按GB326附录A进行检查。尺寸偏差根据标称的规格与实测结果计算得到。100
厚度的检查从卷材横向离开边缘200mm处开始，至另-一端200mm处为止，用分度值为0.1mm的测厚仪或游标卡尺等距检测10个点，求出实测厚度平均值。5.2物理力学性能试验用的试样
5.2.1试样的制备
5.2.1.1被检测的卷材试样在试验前，应在15℃～30℃室温下至少放置4h。5.2.1.2将被检测的-卷卷材，在距端部2000mm处顺纵向截取长度为1000mm的全幅两块。一块作试验用；另一块备用。5.2.2试样的切取
：按图1所示部位和表3规定的尺寸和数量切取试样。试样尺寸和数量
试验项目
耐热度
加热尺寸稳定性
不透水性
5.3柔度
5.3.1试验仪器
试样部位
试样尺寸
150×25
150×25
100×100
400×50
400×50
150×150
150×50
150×50
5.3.1.1低温制冷仪，温度范围一20℃～15℃，精确度0.5℃。5.3.1.2柔度弯板，如图2所示。尺寸：75mm×75mm；
半径（r)：15mm，25mm。
5.3.2试样
按5.2.2取样（A，A'）。
5.3.3试验步骤
图1试样部位
5.3.3.1将试样和弯板放置在已达到表2规定试验度的制冷仪中2h
s.3.3.2根据试样厚度，将试样在r二15mm（25mm）的柔度弯板上弯曲180，时间3s。5.3.4试验结果
用肉眼观察试样表面有无裂纹。5.4耐热度
5.4.1试验仪器
带有热风循环的电烘箱：能调滋至200℃土1℃。5.4.2试样
按5.2、2取样（B)
5.4.3试验步骤
位：mm
图2美度板
单位：mm
5.4.3.1在试样边缘10~~15mm处，穿两个洞，如图3所示，用回形针（曲别针）穿挂好试样小孔，垂直放入已恒至表2规定温度的烘箱中。5.4.3.2试样的装面与箱壁距离不应小于50mm，试样间留一定距离，不致发生粘结。试样的中心与温度计的水银球应在同一水平位暨上。在每块试样下端，各放一承受，用以承接满下的沥青。
5.4.3.3按规定温度，将试样在烘箱中恒2h。5.4.4试验结果
观察试样表面有无流澈，有无越泡产生。801
5.5尺寸稳定性
5.5.1试验仪器
5.5.1.1带有热风循环的烘箱；能调温至200℃土1℃。5.5.1.2游标卡尺：0~~125mm，精度0.02mm。5.5.2试样
按5.2.2取样（C，C'），去掉覆面膜。5.5.3试验步骤
5.5.3.1将试样按图4做标记a，a。o
单位：mm
图3耐热度试验用试样
5.5.3.2试样摆放在铝板上，将铝板倾斜30°，达到表2规定的温度后放入烘箱恒温2h。125
图4尺寸稳定性试验用试样
单位：mm
5.5.3.3从烘箱中取出试样，在环境温度下放置2h后，在aa直线上重新标记aa\，使aa\距离保持350mm，如图5。
图5恒温后尺寸稳定性试验用试样单位：mm
5.5.3.4用游标卡尺测出a'a\距离，共测6块。分别计算出C，C'试样a'a\的算术平均值。5.5.4结果计算
L(%) =
式中　L——纵向变化率，%；
T—横向变化率,%；
一纵向的3个（C）试样a'a\距离的算术平均值，mm；A,
Az—横向的3个（C'）试样aa\距离的算术平均值，mm。计算结果精确至0.1%。
5.6不透水性
5.6.1试验仪器
采用GB328规定的不透水仪，但透水盘的压盖采用图6所示的金属槽盘。5.6.2试样
按5.2.2取样(D)。
5.6.3试验步骤
试验在室温下进行。先按GB328的规定做好准备，将表3中（D）的3块试样，分别802
置于3个透水盘中，盖紧槽盘，然后按GB328的规定操作不透水仪，在0.3MPa压力下保压30mim，观察并记录试样表面是否有渗水现象。5.6.4试验结果
检查试样有无渗水现象。
5.7拉力和断裂延伸率
5.7.1试验仪器
拉力机：测量范围0～1000N，最小读数值为 0. 5N。
5.7.2试样
按5.2.2取样（E，E'），去掉覆面膜。5.7.3试验步骤
5.7.3.1在23℃士2C下将试样保持2h。5.7.3.2两个夹子各夹在试样一端，试样保持垂直。
5.7.3.3试样有效长度70mm。
单位：mm
图6不透水性试验用的金属槽盘
5.7.3.4延伸时以100mm/min的速度拉伸试样，直到断裂为止，记录此时试样的断裂荷载与断裂时的长度。
5.7.4结果计算与评定
5.7.4.1拉力
拉力以纵横向各3块的算术平均值（取整数）作为测定结果。5.7.4.2断裂延伸率
断裂延伸率按式（3）计算：
e= el= × 100
式中　e——断裂延伸率,%；
-试样未加荷载前的有效长度，mm；试样断裂时的长度，mm。
断裂延伸率以纵横向各3块的算术平均值（取整数）作为测定结果。6检验规则
6.1检验分类
6.1.1按检验类型分为出广检验与型式检验。(3)
出检验项目包括：卷重、外观、尺寸偏差、物理力学性能（柔度、耐热度、不透水性、拉力、断裂延伸率）。
型式检验项目包括：技术要求中所有项目。6.1.2在下列情况下进行型式检验：a）新产品投产或老产品转厂生产时的定型鉴定；b）正常生产时，每半年进行一次；803
c）原材料配比、工艺等发生较大变化，可能影响产品质量时；d）出厂检验结果与上次型式检验结果有很大差异时；e）产品停产6个月后恢复生产时；f）国家质量监督检验机构提出型式检验要求时。6.2批量
以同一品种，同一规格，同一等级的1000卷为一批量。不足1000卷的亦按一批。6.3抽样‘
从每批中抽取3卷进行检验。
6.4检验与判定
6.4.1卷重
对抽取的3卷进行称量，全部达到规定时为卷重合格。若发现有低于规定指标时，应在该批产品中再抽3卷复验，全部达到规定为卷重合格。若卷重仍低于规定时，判该批产品重量不合格。
6.4.2外观、尺寸偏差
卷重合格后，开卷检查外观和尺寸偏差，若3卷均符合4.1、4.2的规定要求，判定该批量合格，若其中有一项不符合标准要求，则从该批中再取同样数量的卷材进行复验，若均符合标准要求，判定该批合格；若仍有不符合标准要求的，则判定该批外观与尺寸偏差不合格。
6.4.3物理力学性能
从卷重、外观与尺寸偏差均合格的产品中任取一卷，作物理力学性能试验。6.4.3.1柔度：6个试样至少5个试样表面未发现裂纹判为合格。6.4.3.2耐热度：3个试样表面均未发现有流尚、起泡现象判为合格。6.4.3.3尺寸稳定性、拉力、断裂延伸率：3个试样的算术平均值达到标准规定的要求判为合格。
6.4.3.4不透水性：3块试样均未发现渗水判为合格。6.4.4总判定
卷材卷重、外观、尺寸偏差与物理力学性能均符合第4章中相应等级技术要求时，则判定该批产品为该等级。
7标志、包装、贮存及运输
7.1标志
卷材外包装上应注明生产厂名、商标、产品标记、生产日期、班次及产品合格证等。7.2包装
卷材应以塑料膜包装，柱面两端热塑封好，外用胶带2圈3处捆扎。7.3贮存
7.3.1卷材应平放保管，其高度不超过5层，同时避免雨淋、日晒、受潮，并要通风。7.3.2在正常条件下贮存期为一年，超过一年的产品在检验合格后仍可使用。7.4运输
运输时，不得倾斜或横压，必要时要加盖苦布。804
