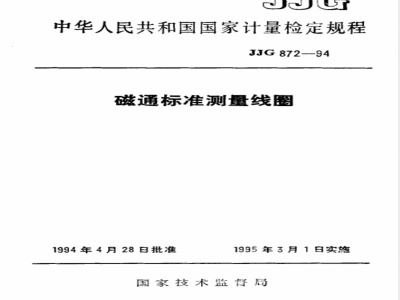

JJG 872-1994磁通标准测量线圈

中华人民共和国国家计量检定规程JJG872-94
磁通标准测量线圈
1994年4月28日批准
1995年3月1日实施
国家技术监督局
技术条件
检定项目
检定条件
检定方法及步骤
检定结果的处理及检定周期
检定证书（内页）格式
磁通标准测量线圈检定规程
Verification Regulation for
Standard Measuring Coils of
MagnetieFlux
JJG872—94
本检定规程经国家技术监督局于1994年4月28日批准，并自1995年3月1日起施行。
归口单位；
起草单位，
中国测试技术研究院
中国测试技术研究院
本规程技术条文由起草单位负费解释。本规程主要起草人，
刘书玉
（中国测试技术研究院）
（中国测试技术研究院）
JJG872-94
共5页第1页
磁通标准测量线圈检定规程
本规程适用于新生产的及使用中的面积在0.1~4m范函内、直径在40mm以下的磁通标准测量线圈（以下简称测量线圈）的检定。一技术条件
1测量线圆骨架应用形变小的无磁性材料制成且有中心孔，骨架上或线圈表面应有如下标志
1.1型号、产品编号及出厂日期
1.2标称值及准确度等级；
1.3制造厂名或厂标。
2测量线圈应有绕组的两个靠近的接线端钮，在标准条件（见检定条件第5条）下，其端钮与骨架间绝缘电阻应不小于1023在标准条件下，测量线圈名义值偏差不应大于相应准确度级别所规定的误差，如下表。
衡差(%)
二检定项目
4测量线图定期检定项目
4.1外观检查；
4.2测量线圈常数的检定
年稳定性（%）
4.3新生产的和修理后的测景线圈应做测量线圖常数的年稳定度的考察及绝缘电阻的测定。
共5黄第2页
三检定条件
JJG872—94
5测量线图带数的检定应在温度为20士5℃、相对湿度不大于70%的环境里稳定24h后进行。周国1m范围内应无铁磁物质或其它影响检定结果的外磁场存在。
6检定测量线圈带数时，应保证由标准量具、检定方法及设备等引起的测最误差不超过被检线图充许偶差的1/3。四检定方法及步骤
7外观检查
测量线圈王应有第1条中所规定的各项标志。端钮及外露部分应完好无损，无影响检定结果的缺陷。8线圈常数的检定
8.1检定测量线圈常数，采用零值冲击法。如采用安匝自动平衡的电流比较法等本规程规定外的其它方法，必须保证测量误差不大于测量线图充许像差的1/3。
8.2测量线的检定可在磁通检定装置上进行。将标准螺管接次回路，测量线圈接二次回路，并置测量线图于螺管中心位置处（磁场均匀处）以构成磁通量具（其磁通常数记为·），再与标准磁通量具（其磁通常数记为K）比较，并注意磁通带数大者接端I，小者接端直，其线路如图所示。
8.3极性检查
分别在K，接B、K接A，和K，接B、K，接A，时，通以同向小电流，观察检流计偏转方向，如两次偏转方向相反，则说明极性连接正确，否则得改变一个绕组的连接方同。8.4根据检流计临界电阻的大小，给定R，一个值，遂次增大工作电流到标准最具的充许额定值。当电流换向或通断时，根据检流计的偏转方向及大小，调节电阻箱R，直到电流通断或换向其偶转为0时，记下用0.02级以上电桥测得的R，与（R，+R，+R）的实际值（当K。接端I时，R，=R）当Kx接端I时，R，=R），由以下JJG872—94
共5页第3页
零值法检定标准测量线圈原理图Ky，K.x\标准磁通量具和测量线圈与现管构成的磁通量具及其常数值，G一冲击检演计
Kl.K、K-单刀双挪开关
K，一电流换向开关
R，R，一可调电阻箱，
R-电流调节电阻，
B一直流稳压源。
公式计算测量线圈常数KW·当KN>K。X，即K。w接端I时，Ken
当K。>K.N，即K。x接端I时，
R,+Ra+Rx
式中KAw—测量线圈常数，单位m，一标准磁通量具及其磁通常数，单位H，KoN-
共5页第4页
JJG872—94
K。一一测量线图与标准螺管构成的磁通量具及其磁通常数，单位，
RR，二可调电阻箱，单位
R测量线圈的直流电阻，单位9，R标准磁通量具二次绕组的直流电阻，单位μ.-真空导磁率，μ。4元×10-7H/m，Kg.磁场强度常数，单位1/m
8.5改变R，的数值，重做上述测量。取3次测量结果的平均值作为被检测最线的实际常数值。9绝缘电阻的测量可在标推条件下用兆欧表（500V）进行。五检定结果的处理及检定周期
10检定数据应有原始记录，整理并经四舍五入、偶数化整等数学处理，使舍入误差不大于相应级别允许偏差最末一个单位的二分之一后方可作为检定结果。检定证书内应指明测量线圈的实际值。11测量线圈的等级暂分为0.5级、1级。12检定周期为2年。
JJG872—94
检定证书（内页）格式
检定结果
测盘线圈实际值
绝缘电阻
检定时室温
相对湿度
下次送检带上此证书
共5页第5页
