中华人民共和国国家计量检定规程JJG984—2004
接地导通电阻测试仪
Earth-Continuity Testers
2004-03-02发布
2004－06-02实施
国家质量监督检验检疫总局发布JJG984—2004
接地导通电阻测试仪
检定规程
VerificationRegulationof
Earth-ContinuityTesters
JJG 984—2004
本规程经国家质量监督检验检疫总局2004年03月02日批准。并自2004年06月02日起施行。
归口单位：
主要起草单位：
参加起草单位：
全国电磁计量技术委员会
广东省计量科学研究所
中国计量科学研究院
武汉龙成电气设备厂
本规程委托全国电磁计量技术委员会负责解释本规程主要起草人：
罗旭东
李晓莉
吴进祥
参加起草人：
曹云飞
JJG984—2004
（广东省计量科学研究所）
（广东省计量科学研究所）
（广东省计量科学研究所）
（广东省计量科学研究所）
（中国计量科学研究院）
（武汉龙成电气设备厂）
引用文献·
概述·
计量性能要求·
最大允许误差
准确度等级
分辨力…
报警预置误差
试验电流设置（调节）误差·
通用技术要求
外观·
泄漏电流·
介电强度.
计量器具控制
检定条件·
检定项目.
检定方法·
检定结果的处理·
检定周期：
JJG984—2004
（1）
（1）
（1）
（1）
（1）
（2）
（2）
（3）
（3）
（3）
（3）
（3）
（3）
（3）
（3）
（3）
（4）
（4）
（９）

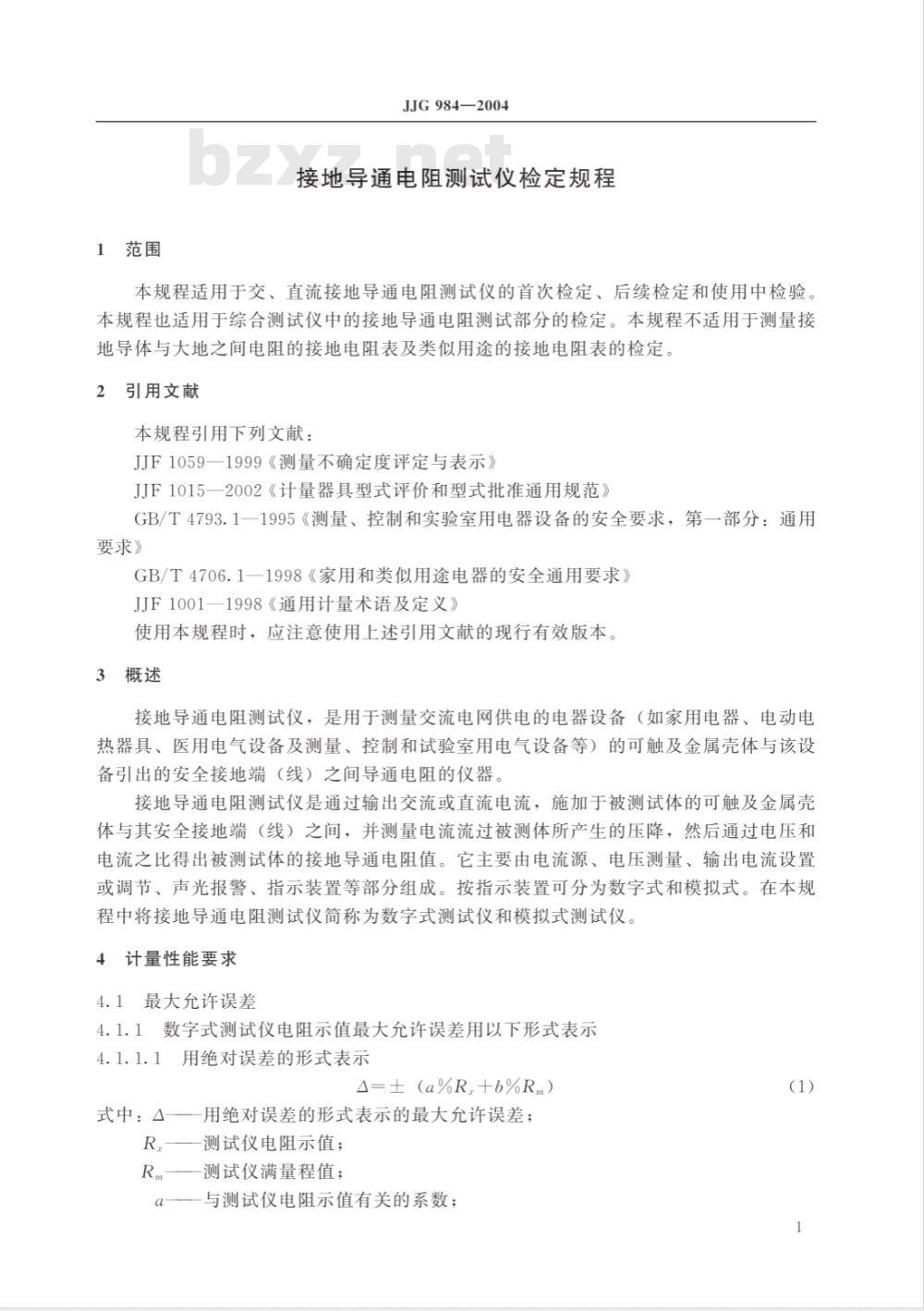

1范围
JJG984—2004
接地导通电阻测试仪检定规程
本规程适用于交、直流接地导通电阻测试仪的首次检定、后续检定和使用中检验。本规程也适用于综合测试仪中的接地导通电阻测试部分的检定。本规程不适用于测量接地导体与大地之间电阻的接地电阻表及类似用途的接地电阻表的检定、2引用文献
本规程引用下列文献：
F1059一1999《测量不确定度评定与表示》JJF1015一2002《计量器具型式评价和型式批准通用规范》GB/T4793.1一1995《测量、控制和实验室用电器设备的安全要求，第一部分：通用要求》
GB/T4706.1一1998《家用和类似用途电器的安全通用要求》JF1001一1998《通用计量术语及定义》使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
接地导通电阻测试仪，是用于测量交流电网供电的电器设备（如家用电器、电动电热器具、医用电气设备及测量、控制和试验室用电气设备等）的可触及金属壳体与该设备引出的安全接地端（线）之间导通电阻的仪器。接地导通电阻测试仪是通过输出交流或直流电流，施加于被测试体的可触及金属壳体与其安全接地端（线）之间，并测量电流流过被测体所产生的压降，然后通过电压和电流之比得出被测试体的接地导通电阻值。它主要由电流源、电压测量、输出电流设置或调节、声光报警、指示装置等部分组成。按指示装置可分为数字式和模拟式。在本规程中将接地导通电阻测试仪简称为数字式测试仪和模拟式测试仪。4计量性能要求
4.1最大允许误差
4.1.1数字式测试仪电阻示值最大允许误差用以下形式表示用绝对误差的形式表示
△=±（a%R+6%Rm）
式中：△
用绝对误差的形式表示的最大允许误差；R.
测试仪电阻示值；
测试仪满量程值；
与测试仪电阻示值有关的系数；(1)
JJG984—2004
与测试仪满量程值有关的系数
用相对误差的形式表示
式中：
用相对误差的形式表示的最大允许误差；测试仪电阻示值；
测试仪满量程值；
与测试仪电阻示值有关的系数；与测试仪满量程值有关的系数。(2)
模拟式测试仪电阻示值最大允许误差用以满量程为特定值的引用误差表示，其计算公式如下：
式中：m
R-R。
用引用误差表示的测试仪最大允许误差；测试仪的电阻示值；
R。——测试仪电阻示值的实际值；R.
测试仪满量程值。
4.2准确度等级
数字式测试仪的准确度等级根据与测试仪电阻示值有关的系数α的大小来划分，4.2.1
共分为1级、2级和5级三个级别，每个等级的系数a和系数b应符合表1的规定，表1
数字式测试仪准确度等级的要求准确度等级
试验电流的允许误差
注：α一与测试仪电阻示值有关的系数；b一与测试仪满量程值有关的系数。模拟式测试仪的准确度等级分为5级和10级，每个等级的最大允许误差应符合4.2.2
表2的规定。
模拟式测试仪准确度等级的要求表2
准确度等级
4.3分辨力
最大允许误差
试验电流的允许误差
数字式测试仪的分辨力应不低于准确度等级的1/5，其基本量程应使0.12在该量2
JJG984—2004
程至少有3位数的显示；模拟式测试仪的基本量程应使0.12的刻度在该量程满刻度的2/3以上。
4.4报警预置误差
具有声光报警功能的测试仪，其接地导通电阻的报警预置误差应不超过测试仪该点电阻示值的最大允许误差。
4.5试验电流设置（调节）误差
4.5.1测试仪输出的试验电流应为直流电流或交流电流。数字式测试仪试验电流的允许误差应符合表1的规定。模拟式测试仪试验电流的允许误差应符合表2的规定4.5.2测试仪的试验电流每分钟的波动应不超过允许误差绝对值的1/5。4.5.3测试仪电流源的空载电压应不超过12V，医用等专用接地导通电阻测试仪的空载电压参照有关标准执行。
5通用技术要求
5.1外观
5.1.1测试仪的面板、机壳或铭牌上应有以下主要标志和符合：产品的名称及型号、制造厂名称或商标、制造许可证编号及标志、制造日期、出厂编号。所有的标志应清晰明显，接线端子完好，无影响仪器性能的损坏。5.1.2所有开关及按钮应灵活可靠。数字式测试仪显示笔划应完整无缺；模拟式测试仪指示表头的指针应升降平滑，无卡针现象。5.2结构
测试仪应有四端测试的功能或零位补偿的功能。5.3泄漏电流
在测试仪电源带电极与机壳之间施加供电电源额定电压1.06倍的试验电压，测试仪泄漏电流不超过0.5mA。
5.4介电强度
测试仪电源带电极与机壳之间施加50Hz、有效值为1.5kV的试验电压，击穿电流整定为10mA，历时1min，不应出现飞弧和击穿现象。6计量器具控制
包括：首次检定、后续检定和使用中检验。6.1检定条件
6.1.1环境条件
检定时的环境条件应符合下列规定：6.1.1.1环境温度：23℃士5℃；6.1.1.2相对湿度：40%～75%；
6.1.1.3电源电压：变化不超过电源额定电压的士10%；6.1.2检定设备
检定设备依据所采用的检定方法不同而不同，主要标准设备有：3
交、直流标准电阻器；
真有效值标准电压表；
真有效值标准电流表；
耐电压测试仪；
泄漏电流测试仪。
JJG984—2004
6.1.3检定装置、环境条件、辅助设备等应能保证检定时的测量扩展不确定度不超过被检测试仪准确度等级指标绝对值的1/3。注：本规程所提及的测量扩展不确定度，置信概率均取p=95。6.1.4标准电阻器应具有四端测量功能，其准确度等级应不超过被检测试仪准确度等级指标的1/5。
6.1.5有效值标准电压表、电流表在实际测量范围内的允许误差应不超过被检测试仪允许误差的1/5。
6.1.6交、直流标准电压源在实际测量范围内的允许误差应不超过被检测试仪允许误差绝对值的1/5，稳定性及调节细度应不超过被检测试仪允许误差绝对值的1/10。6.1.7由直流标准电压源的纹波和噪声引起的测量不确定度应不超过被检测试仪允许误差绝对值的1/10。对于平均值响应的测试仪，交流标准电压源失真度引起的测量不确定度分量应不超过被检测试仪允许误差绝对值的1/10；对有效值响应的测试仪交流标准电压源失真度引起的测量不确定度应不超过被检测试仪的允许误差绝对值。6.1.8泄漏电流测试仪及耐电压测试仪的准确度等级不低于5级。6.2检定项目
接地导通电阻测试仪检定项目见表3。表3接地导通电阻测试仪检定项目检定类别
检定项目
外观结构
电阻示值误差
试验电流设置（调节）误差
试验电流波动
报警预置误差
试验电流源空载电压
泄漏电流
介电强度
首次检定wwW.bzxz.Net
后续检定
注：符号“十”表示必须检定，符号“一”表示可不检定。6.3检定方法
6.3.1外观结构
使用中检定
JJG984—2004
通过目测观察，外观和结构应符合第5.1条及第5.2条的要求。6.3.2电阻示值误差的检定
电阻示值误差的检定：可以采用标准电阻器法、电流电压法或标准电压源法。仲裁检定时应采用标准电阻器法。
6.3.2.1电阻示值检定点的选取
检定点应在量程的2%～100%之间均匀选取。在基本电流量程（没有特别说明时，一般以25A为基本电流量程），对于模拟式测试仪，有数字的刻度必须检定：对于数字式测试仪，检定点不少于5个点。在其它电流量程，电阻示值的检定点不少于2个点。6.3.2.2标准电阻器法
标准电阻器法的检定原理线路如图1所示。I+o
被检测试仪
标准电阻器
图1标准电阻器法检定电阻示值误差的原理线路数字式测试仪电阻示值误差的检定：按图1所示，被检数字式测试仪的电流输出端和电压采样端分别与标准电阻器的电流端和电压端相接，调节标准电阻器至检定点相应的标称值，当被检测试仪的输出电流稳定后，读取被检测试仪的指示值。数字式测试仪电阻示值的绝对误差按式（4）计算：△=R-R。
式中：△——测试仪示值的绝对误差；R——测试仪电阻示值；
R。—标准电阻器实际值。
数字式测试仪电阻示值的相对误差按式（5）计算：(R-Ro)×100%
式中：—测试仪电阻示值的相对误差；R——测试仪电阻示值；
R。——标准实际电阻器值。
模拟式测试仪电阻示值误差的检定：（4)
与图1的接法相同，被检模拟式测试仪的电流输出端和电压采样端分别与标准电阻器的电流端和电压端相接：当被检测试仪的输出电流稳定后：调节标准电阻器，使被检测试仪的指针指示在相应的刻度上，读取此时标准电阻器的指示值模拟式测试仪电阻示值的误差按式（6）计算：5
JJG984—2004
R-R。
式中：—
测试仪示值的引用误差；
测试仪电阻示值：
R。标准电阻器实际值；
Rm——测试仪满量程值。
6.3.2.3电流电压法
电流电压法的检定原理线路如图2所示，测试仪的电流输出端和电压采样端分别接负载电阻R的电流端和电压端，标准电流表串联在电流回路，标准电压表并联在电压回路。测试仪输出相应的试验电流，记下此时测试仪电阻示值、标准电流表和标准电压表的读数，则测试仪电阻示值的实际值按式（7）计算：U。
式中：R。—测试仪电阻示值的实际值；U。—标准电压源的读数；
I。标准电流表的读数。
改变负载电阻R，可测得不同检定点的实际值。数字式测试仪电阻示值误差按式（4）和式（5）计算；模拟式测试仪电阻示值误差按式（6）计算。标准
电流表
被检测试仪
标准电压表
图2电流电压法检定电阻示值误差的原理线路图6.3.2.4标准电压源法
标准电压源法的检定原理线路如图3所示。测试仪的电流输出端串联一相应的负载电阻R，然后接标准电流表；电压采样端接标准电压源。测试仪输出相应的试验电流：调节标准电压源使模拟式测试仪电阻表头的指针指到相应数字的刻度（数字式测试仪则使其电阻表头显示相应的标称值），记下此时测试仪电阻示值、标准电流表和标准电压源的读数，则测试仪电阻示值的实际值按式（8）计算：
标准电压源。
JJG984—2004
被检测试仪
J+o0-9
标准电流表
图3标准电压源法检定电阻示值误差的原理线路图R。
式中：R。——测试仪电阻示值的实际值；U。—标准电压源的读数；
I。——标准电流表的读数。
数字式测试仪电阻示值误差按式（4）和式（5）计算；模拟式测试仪电阻示值误差按式（6）计算。
6.3.3接地导通电阻报警预置误差的检定报警预置误差一般在0.12点检定，可根据实际情况或用户的要求增加检定点。可采用可调式标准电阻器法或标准电压源法，接线方法与电阻示值的检定相同。由测试仪输出预定的试验电流，缓慢调节标准电阻器（或标准电压源的输出电压）直至测试仪报警装置报警，报警预置误差按式（9）计算：Yi
式中：1—报警预置误差；
R——报警预置的电阻值：
R。报警时电阻的实际值。
(R-Ro)×100%
6.3.4测试仪输出试验电流设置（调节）误差的检定(9)
测试仪输出的试验电流示值误差的检定，可采用电阻电压法或标准电流表法。可调试的电流源应在量程的20%～100%之间均匀选取3～5个检定点。6.3.4.1电阻电压法
接线如图4所示，测试仪的电流输出端及测试仪的电压采样端分别与标准电阻器的电流端和电压端相接，标准电阻器阻值调节为测试仪的测量上限值。标准数字电压表与标准电阻器的电压端并联。接通测试仪测试开关，试验电流从标准电阻器流过，记下此时标准电压表的读数U。和测试仪的试验电流的示值I。试验电流的实际值按式（10）计算：7
