本规程适用于新制的、修理后以及使用中的分度值为1μm和0.2μm的光学计的检定。

中华人民共和国国家计量检定规程JJG 45—1999
光学计
Optimeter
1999-10-18发布
2000-03-15实施
国家质量技术监督局发布

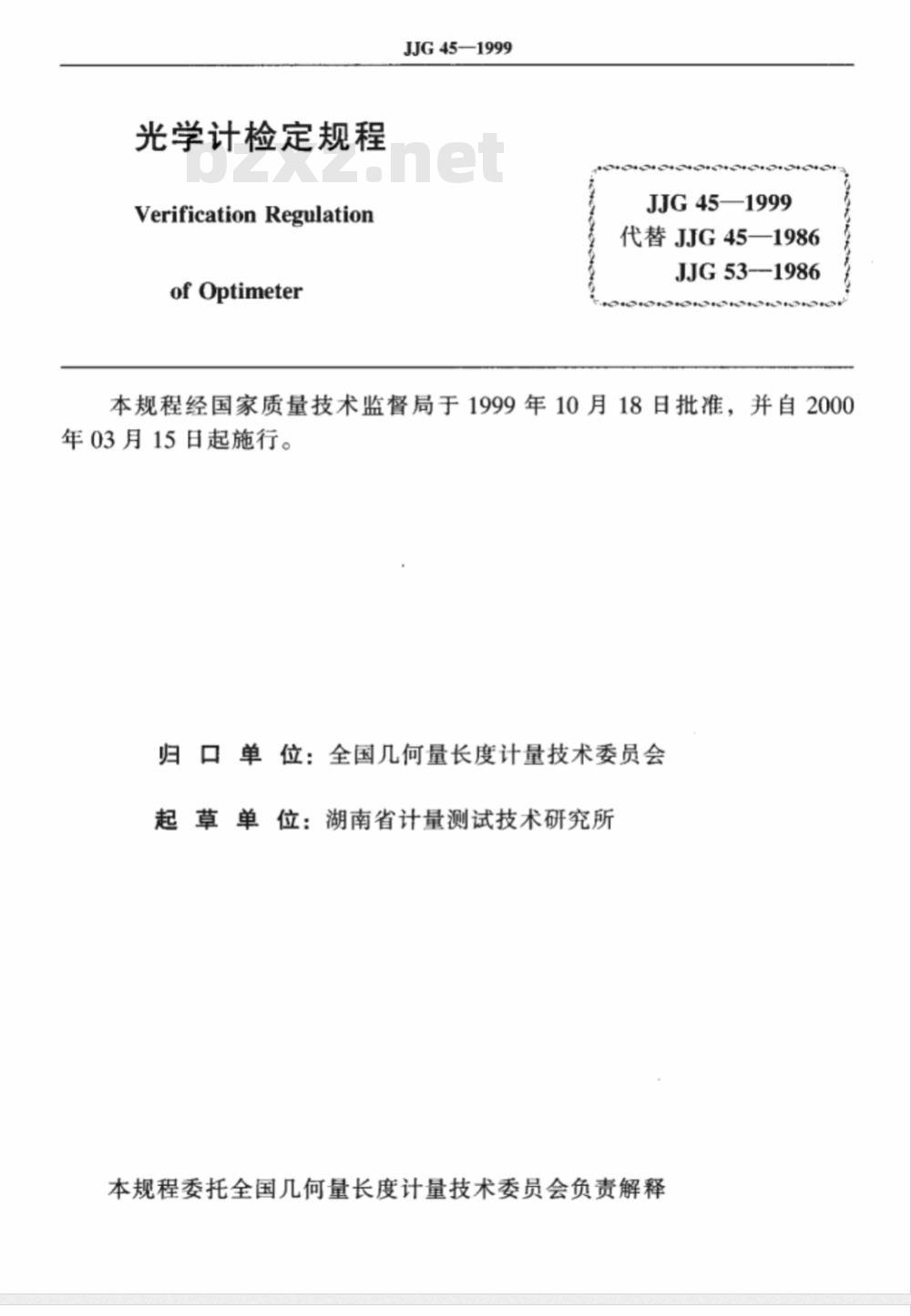

光学计检定规程
VerificationRegulation
ofOptimeter
JJG45—1999
JJG45—1999
代替JJG45—1986
JJG53--1986
本规程经国家质量技术监督局于1999年10月18日批准，并自2000年03月15日起施行。
归口单位：全国几何量长度计量技术委员会起草单位：湖南省计量测试技术研究所本规程委托全国几何量长度计量技术委员会负责解释本规程主要起草人：
参加起草人：
姜余福
JJG45-1999
（湖南省计量测试技术研究所）（湖南省计量测试技术研究所）（新天精密光学仪器公司）
2检定项目和检定条件..
JJG45—1999
仪器检定项目和检定用的主要工具2.1
检定条件..
3技术要求和检定方法：
3.1外观及各部分相互作用.
工作台工作面的平面度..
工作台的可调性
筋形工作台中间筋与其他筋的相对位置球筋工作台测头和筋条的相对位置辅助工作台和筋形工作台、球筋工作台的相对位置，筋形工作台中间筋对测量轴线的位置...固定式工作台面与测量轴线的垂直度光管紧固螺钉固紧时所引起的示值变化平面测帽测量面与工作台面之间的平行度光管刻度尺在目镜视场内的位置指标线或刻度尺微调机构的作用测力
光管测量杆和尾管测量杆受径向力时对示值的影响尾管测量杆径向调整机构的作用工作台工作的可靠性
光管和尾管的同轴度
平面测帽测量面之间的平行度
示值变动性
示值误差
内测附件工作的可靠性
平面测帽测量面的平面度
检定结果的处理和检定周期·
检定结果·
检定周期·
JJG451999
光学计检定规程
本规程适用于新制的、修理后以及使用中的分度值为1um和0.2um的光学计的检定。
1概述
光学计是一种准确度较高的长度计量用的光学机械式仪器。按其分度值分为精密光学计（0.2um光学计）和1um光学计；按其结构型式可分为带投影装置的和不带投影装置的光学计以及投影光学计：按其使用方式可分为立式光学计、卧式光学计。各类光学计的外形如图1、图2、图3、图4所示，其示值范围和测量范围见表1。光学计的用途一般是用标准器以比较法测量工件的尺寸。图1超级光学计
1一基座；2一工作台制动爆钉；3一臂架升降用螺母；4一臂架制动螺钉；5立柱；6一照明装置；7一光管；8一工作台
图2投影精密光学计
1—基座；2—工作台；3臂架：
4一光管：5—立柱；6一照明装置；7一光管制动螺钉
(a)带投影装置
JJG45—1999
(b)不带投影装置
图3立式光学计
(c)投影式
1基座；2—升降螺母；3—制动螺钉；4—臂架；5投影筒；6—立柱；7—照明装置；8光管；9—工作台：10—刻度尺微调用的旋钮表
仪器名称
精密光学计
立式光学计
卧式光学计
结构型式
超级式
投影式
带投影装置
不带投影装置
投影式
轴形导轨式
平面形导轨式
示值范围（μm）
0~±83
0 ～±20
0～±100
0~±100
0～±100
0～±100
0～±100此内容来自标准下载网
测量范围（mm）
外尺寸
内尺寸
外尺寸
内尺寸
JJG45—1999
（a）轴型导轨式
（b）平面型导轨式
图4卧式光学计
1—基座：2—导轨；3一照明装置；4一投影简；5—光管；6置物工作台：7一尾管；8支架；9制动螺母；10置物工作台移动手轮；11一置物工作台升降手轮2检定项目和检定条件
仪器检定项目和检定用的主要工具2.1
列于表2。
2.2检定条件
应符合表3的规定。
检定项目
外观及各部分相互作用
工作台工作面的平面度
工作台的可调性
筋形工作台中间筋与其他
筋的相对位置
球筋工作台测头和筋条的
相对位置
辅助工作台和筋形工作
台、球筋工作台的相对位
筋形工作台中间筋对测量
轴线的位置
固定式工作台面与测量轴
线的垂直度
光管紧固螺钉固紧时所引
起的示值变化
平面测帽测量面与工作台
面间的平行度
光管刻度尺在目镜视场内
的位置
指标线或刻度尺的微调机
构的作用
JJG45—1999
主要检定用的工具
$60mm开槽2级平
晶、$100mm和150
mm2级平晶、$60mm
1级平晶、1级刀口直
（5~10）mm4等量块
（5~10）mm开槽量
（5~10）mm开槽量
175mm1级刀口直
尺、（1，1.01，1.05)
mm5等量块
（5~10）mm开槽量
块、8mm4等量块、
1级三针
60mm、10
mm的4等量块
检定项
光管测量杆和尾管测量杆
受径向力时对示值的影响
尾管测量杆径向调整机构
的作用
工作台工作的可靠性
光管和尾管的同轴度
平面测帽测量面间的平行
示值变动性
示值误差
内测附件工作的可靠性
平面测帽测量面的平面度
JJG45—1999
表2(续)
主要检定用的工具
分度值0.05N的测力
计或码和测力装置
2N径向加力工具、
（5~10）mm开槽量
块、4等量块
50mm3等量块
千分尺
30mm.60mm、100mm
300mm4等量块
（5~10）mm4等量块
2等量块或3等量块
2级平晶
注：“+”和“”
表示应该检定，“_”表示可不检定。表3
仪器室内的温度（℃）
室温每小时变化(℃）
仪器在室内平衡温度的时间（h）标准器具在室内平衡
温度的时间(h）
精密光学计
立、卧式光学计
3技术要求和检定方法
3.1外观及各部分相互作用
3.1.1要求
JJG45-1999
3.1.1.1在仪器的各工作面上不应有锈迹、碰伤、显著划痕以及影响准确度的其他缺陷。在非工作面上应无脱漆和镀层脱落现象。3.1.1.2各部分的配合应紧松适度。各活动部分的移动和转动应平稳方便，无跳动或阻滞现象。紧固螺钉作用应切实有效。3.1.1.3光学系统成像应清晰，视场内影屏上的亮度应均匀，应无油迹、灰尘、水渍、霉点、擦痕、麻点以及影响读数的其他缺陷。3.1.1.4刻度尺的刻线和指标线应平直，不应有大于该刻线宽度-半的断线、线结和变粗现象。
3.1.1.5刻度尺和指标线的相对位置应正确。刻度尺的刻线与指标线应平行，刻度尺的倾斜量，在其全长上不超过短刻线长度的十分之一。箭头式指标线应盖住短刻线长度的十分之七，且不超过短刻线的长度。刻度尺刻线与指标线间应无目力可见的视差3.1.1.6仪器上应标明制造厂名或厂标、仪器型号及出厂编号及MC标志。3.1.1.7使用中和修理后的仪器，应无影响仪器准确度的缺陷。3.1.2检定方法：目力观察与试验。3.2工作台工作面的平面度
3.2.1要求
3.2.1.1所有工作台工作面不允许呈凹形。3.2.1.2圆形平面工作台、圆形带筋工作台和方形固定式带筋工作台工作面的平面度不超过1.0μm
3.2.1.3辅助工作台工作面的平面度不超过3.0um3.2.1.4筋形工作台（七筋或五筋）的平面度。台面的平面度（不包括中间筋）不超过0.6um。中间筋的平面度，用平晶检定时不应出现于涉条纹。
3.2.1.5球筋工作台的平面度不超过0.6um3.2.2检定方法
3.2.2.1圆形平面工作台和圆形带筋工作台的平面度用直径不小于工作台面的2级平晶以技术光波干涉法检定。
3.2.2.2方形固定式带筋工作台工作面的平面度用直径为150mm的2级平晶以技术光波干涉法检定。
3.2.2.3辅助工作台的平面度用1级刀口直尺以标准光隙比较法检定。3.2.2.4筋形工作台和球筋工作台的平面度用直径为60mm的开槽2级平晶以技术光波于涉法检定。中间筋的平面度用直径为60mm的1级平晶检定。3.3工作台的可调性
3.3.1要求
JJG45—1999
用直径为8mm的平面测帽，调整工作台与测帽测量面的平行度，应能方便地达到0.3um以内。
3.3.2检定方法
在仪器测量杆上安装直径为8mm的平面测帽，在工作台上放置一块（5～10）mm的4等量块，调整仪器，使测帽与量块接触，并使仪器的示值处于零位或邻近的某值，借助工作台调整螺钉将工作台面调至与测帽测量面平行。用量块的同一部位与平面测帽的四个方位接触，测帽每一方位的接触位置为其直径的四分之一，同时观察示值变化，可调工作台应能方便调整至任意两读数差不大于0.3μum。3.4筋形工作台中间筋与其他筋的相对位置3.4.1要求
中间筋应高于其他筋（0.3~0.6）μmo3.4.2检定方法
在测量杆上装上球面测帽，将上下测量面平行度不大于0.1um的（5～10）mm开槽量块放置在仪器工作台上如图5所示I、Ⅱ两个位置上进行检定，两次示值之差即为中间筋的高出度。
1开檀量块；2筋形工作台
3.5球筋工作台测头和筋条的相对位置3.5.1要求
测头应高于筋条（2～3）μm。
3.5.2检定方法
用开槽量块进行检定，检定方法与3.4.2相同。3.6辅助工作台和筋形工作台、球筋工作台的相对位置3.6.1要求
辅助工作台应低于筋形工作台、球筋工作台（0.01~0.05）mm。3.6.2检定方法
将1mm和1.01mm的5等量块分别放在筋形或球筋工作台和辅助工作台上，再将175mm的1级刀口直尺与两量块接触，并观察刀口直尺与两量块的接触情况。若刀口7
